Герметизация спаренного пулемета ПКТ танка «Объект 432».

Механизм закрывания люка воздухопритока механика-водителя

Механизм опускания сиденья командира танка «Объект 432».

Автомат системы АС-2 УА ППО, устанавливавшийся в отделении управления на верхнем лобовом листе корпуса.

Броневая защита нагнетателя танка «Объект 432».

Установка нагнетателя в танке «Объект 432».

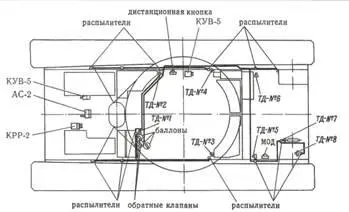

Схема размещения оборудования системы УА ППО в танке «Объект 432».

Установка баллонов с пожаротушащим составом «3,5» системы УА ППО в боевом отделении за стеллажом с аккумуляторными батареями.

Постановка дымовой завесы танком «Объект 432» с помощью системы ТДА.

Защита от быстрых нейтронов обеспечивалась за счет установки внутри машины специального противорадиационного материала (подбоя) на основе полиэтилена. Дополнительной защитой для командира и наводчика являлись также вертикально расположенные заряды артиллерийских выстрелов, а для механика-водителя – дизельное топливо, располагавшееся в левом и правом передних баках. Все эго обеспечило 16-кратное ослабление уровня проникающей радиации. Кроме того, для защиты командира танка было введено «падающее» сиденье. При срабатывании пиропатрона ПП-3 специального механизма сид енье вместе с командиром опускалось вниз под защиту наиболее толстой брони башни.

Для защиты экипажа от радиоактивной пыли при преодолении танком участков радиоактивно зараженной местности были предусмотрены подача нагнетателем в боевое отделение очищенного воздуха и создание внутри обитаемых отделений избыточного давления (подпора), препятствующего проникновению пыли через неплотности корпуса и башни машины. Нагнетатель представлял собой центробежный вентилятор с инерционной очисткой запыленного воздуха в роторе. Он обеспечивал создание избыточного давления не менее 0,29 кПа (0,003 кгс/см² ) и очистку воздуха от пыли примерно на 98%.

Кроме указанного оборудования, в систему ПАЗ входили радиометрический блок защиты РБЗ-1М, рентгенметр ДП-ЗБ, МОД, а также электрооборудование системы (электродвигатель нагнетателя МВ-67, коробка управления вентилятором и нагнетателем КУВ-5, электромагнит МОД, запалы пиропатронов механизмов закрывания ПП-3 и др.).

Тушение пожара, возникшего в танке, осуществлялось с использованием системы УА ППО трехкратного действия, которая могла работать в автоматическом, полуавтоматическом или ручном режимах. В состав системы входили: автомат системы АС-2, релейно-распределительная коробка КРР-2, две коробки КУВ-5 управления вентилятором и нагнетателем, восемь термодатчиков ТД-1 с распылителями, а также три двухлитровых баллона с составом «3,5», две магистрали трубопроводов, четыре обратных клапана, дистанционная кнопка (в боевом отделении у командира танка), электропривод и МОД. Для тушения незначительных очагов пожаров имелся ручной огнетушитель ОУ-2 (крепился за сиденьем командира танка на борту кабины).

Для постановки дымовых завес в целях маскировки танка он был оборудован системой ТДА многократного действия. Дымопуск разрешалось включать только при движении машины и хорошо прогретом двигателе.

Основу силовой установки танка составлял двухтактный быстроходный дизель 5ТДФ мощностью 515 кВт (700 л.с.) при частоте вращения коленчатых валов 3000 мин -1 . Двигатель крепился в трех точках с помощью двух жестко закрепленных цапф и одной шарнирной опоры. Установка двигателя не требовала центровки и подгонки относительно агрегатов трансмиссии.

Пуск двигателя производился с помощью стартер-генератора СГ-10 мощностью 10 кВт (основной способ)или с помощью сжатого воздуха из двух пятилитровых воздушных баллонов(резервный способ). Зарядка баллонов осуществлялась от компрессора АК-150С, имевшего привод от двигателя. При необходимости пуск двигателя можно было выполнить комбинированным способом (одновременно стартер- генератором и воздухопуском) или с буксира.

Для прогрева силовой установки перед пуском двигателя и поддержания ее в состоянии постоянной готовности к пуску в условиях низких температур окружающего воздуха использовалась система под огрева, совмещенная с системой охлаждения двигателя. В систему подогрева входили малогабаритный форсуночный подогреватель, жаровая труба масляного бака, водяные рубашки двигателя и маслозакачивающего насоса МЗН-2, кран включения топлива и трубопроводы. При включении подогревателя разогрев двигателя и узлов силовой установки осуществлялся подогретой жидкостью, а масла в масляном баке – отработавшими газами подогревателя. Кроме того, для облегчения пуска двигателя производился нагрев воздуха, поступавшего в цилиндры двигателя с помощью электрофакельного подогрева (выключатель электрофакельного подогрева устанавливался на щитке приборов механика-водителя). Для подогрева воздуха в боевом отделении танка в зимнее время использовался обогреватель (калорифер) боевого отделения, который устанавливался на кронштейне котла подогревателя и составлял с подогревателем единый узел. Включение обогревателя производилось выключателем «Обогрев Б/О» на щитке приборов механика-водителя.

Емкость основных (внутренних) топливных баков составляла 815л (левый передний – 170 л, правый передний – 165 л, бак-стеллаж – 170 л, задний левый -178 л, задний правый -132 л), дополнительных (три топливных бака на левой надгусеничной полке) – 330 л. Передние топливные баки и бак-стеллаж составляли переднюю группу баков, задние топливные баки и наружные – заднюю группу баков. При этом наружные топливные баки могли быть отключены от задних внутренних баков с помощью крана на передней стенке левого заднего топливного бака. Внутренние топливные баки сваривались из стальных штампованных листов и внутри покрывались бакелитовым лаком; наружные топливные баки были алюминиевыми.
