– улучшение уплотнения входного редуктора трансмиссии путем установки трех уплотнительных колец вместо двух в уплотнениях ведущего и ведомого валов. Аналогичные изменения внесли в уплотнение узла ведущего вала коробки передач. Одновременно повысили точность изготовления уплотнительных колец и изменили зубчатую муфту (ввели третью кольцевую канавку для кольца);

– в конструкции бортового редуктора улучшили крепление блока шестерен и уплотнение ведомого вала (установили вторую манжету двухстороннего действия), облегчили подвод смазки в подшипники блока (ввели пробку крепления блока шестерен с уменьшенным фланцем), а также заменили стальные кольца сателлитов плавающими бронзовыми, улучившими условия работы узла. Кроме того, увеличили нижний предел уровня смазки в бортовом редукторе со 110 до 142 мм, что позволило улучшить условия смазки деталей редуктора и обеспечило постоянство необходимого уровня смазки;

– повышение потенциальной энергии подвески для обеспечения более высокой скорости движения танка по пересеченной местности. Это было достигнуто путем изменения динамического хода передних опорных катков с 142 до 162 мм за счет увеличения максимального угла закручивания торсионных валов с 48 до 53° и соответственного повышения касательного напряжения в торсионных валах с 873 до 981 МПа (с 8900 до 10000 кгс/см² ). Конструктивно динамический ход опорных катков увеличили за счет изменения координат приварки упоров, ограничивавших ход балансиров вверх. В связи с увеличением хода опорных катков установили измененные опоры балансиров, увеличили угол напрессовки рычага на лопасть гидроамортизатора до 103° (вместо 99,5°) и ввели заневоливание торсионных валов.

Установка смотрового прибора ТНП-165 у наводчика танка Т-55.

Изменение воздухопритока во входных жалюзи танка Т-55.

Установка торсионного валика в приводе воздушного компрессора танка Т-55.

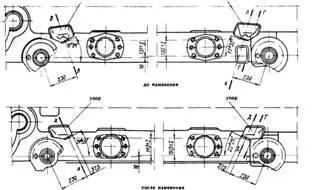

Изменение координат приварки упоров ограничителей хода балансиров с целью увеличения динамического хода опорных катков танка Т-55.

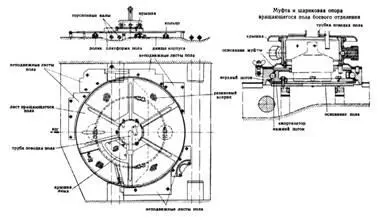

Конструкция измененного вращающегося пола и муфты танка Т-55, 1961 г.

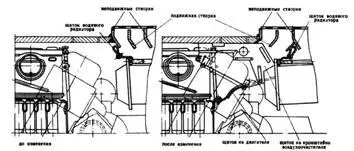

Воздухоприток входного редуктора танка Т-55, 1961 г.

Конструкция клапанов выпускного патрубка до и после изменения.

Схема системы гидропневмоочистки входных стекол смотровых приборов механика-водителя танка Т-55, 1961 г.

Установка ведущего колеса, 1961 г.

Для исключения касания переднего правого опорного катка о направляющее колесо, возможного в случае максимального хода катка вверх при движении танка, на кронштейне ленивца и его кривошипе стали приваривать упоры, ограничивающие поворот кривошипа ленивца при натяжении гусеницы. Танки с увеличенным динамическим ходом опорных катков несли на левом борту (ниже номера танка) три выбитые цифры «162» (с сентября) 95* ;

– введение стопорения пальцев траков гусеницы пружинными кольцами для уменьшения износа головок пальцев. Пружинные кольца устанавливались между проушинами траков, что исключало их соскакивание с пальцев и защищало от механических повреждений. Для предотвращения выхода пальца из трака в случае разрушения стопорного кольца или выхода кольца из канавки отбойные кулаки на бортах и крышках бортовых редукторов были сохранены;

– установка счетчика моточасов «563 ЧП» для учета работы двигателя. Пуск и остановка механизма осуществлялись автоматически с началом и прекращением работы двигателя танка;

– введение габаритных фонарей ГСТ-49ж (желтого света) с целью облегчения наблюдения командира танка за соседними машинами при движении в ночных условиях в развернутом строю. Новые фонари монтировались на корпусе машины рядом с передними габаритными фонарями ГСТ-49з (свет ГСТ-49ж был направлен назад под углом 45° к борту корпуса);

– в комплекте ОПВТ-155 изменили конструкцию выпускных клапанов: при работе двигателя клапаны фиксировались в открытом положении; в случае заглохания двигателя под водой они под действием пружин и давления воды закрывались, предотвращая попадание воды в цилиндры двигателя.

В 1961 г.:

– в боекомплект пушки ввели выстрел ЗУБК4 с кумулятивным снарядом ЗБК5 (ЗБК5М). Соответственно, вместо прицела ТШ2Б-22 стал использоваться прицел ТШ2Б-32 со шкалой для стрельбы данным типом снаряда. В боевом отделении установили вращающий пол и муфту новой конструкции (с января);

– с целью дальнейшего уменьшения нагрева входного редуктора трансмиссии ввели специальную шахту, обеспечившую подвод воздуха для его обдува. Кроме того, верхнюю ребристую крышку входного редуктора начали изготавливать с увеличенной поверхностью охлаждения. Шахта (сечением 45x215 мм) была конструктивно выполнена путем среза фаски на верхней части правого борта и приварки специального направляющего короба над передней частью входного редуктора. Сверху шахта закрывалась специальной крышкой с сеткой. При установке на танк ОПВТ вместо крышки с сеткой монтировалась уплотнительная крышка (заглушка) с резиновой прокладкой. Внутри шахты имелась заслонка, закрывавшая шахту при срабатывании системы ПАЗ. Привод к заслонке был выведен в боевое отделение. Обдув входного редуктора воздухом, поступавшим через шахту, дополнительно снизил температуру его нагрева на 30-35°С. Одновременно применили дистанционный привод управления вытяжным вентилятором (с января);

– повысили надежность работы передних опорных катков, установив их на усиленных подшипниках (размеры шарикового и роликового подшипников увеличили по наружному диаметру и ширине). В связи с этим ступица диска и распорная втулка этих катков отличались от аналогичных элементов в остальных опорных катках. В сборе передние опорные катки были взаимозаменяемыми с остальными опорными катками;
