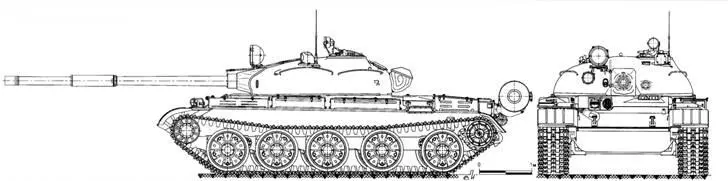

Общий вид танка Т-62.

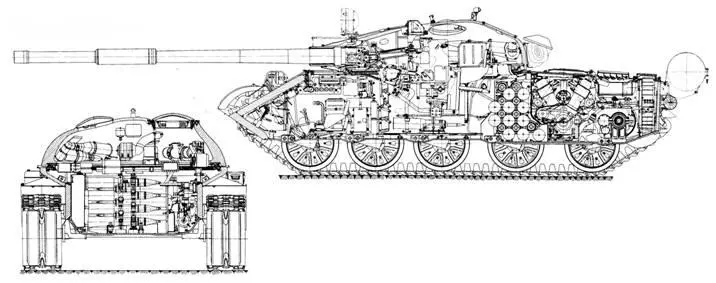

Продольный и поперечный разрезы танка Т-62.

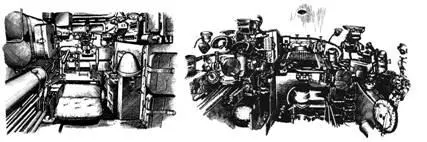

Справа :отделение управления и боевое отделение танка Т-62.

Слева от сиденья командира в башне размещались блок настройки антенны, аппарат ТПУ №1, радиостанция, стопор башни, сигнальный пистолет и ЗИП радиостанции; сзади, в нише башни – электромашинный усилитель стабилизатора ЭМУ-12ПМ, блок питания БП-2А радиостанции, блок питания БТ-3-26 ночного прицела, копир механизма и электропривод крышки люка выброса стреляных гильз, прибор целеуказания ЦГ, воздухопровод и нагнетатель системы ПАЗ. Слева от сиденья командира на борту корпуса крепились стеллажи для сигнальных патронов и гранат, ручной огнетушитель ОУ-2, релейно-распределительная коробка КРР-2 системы УА ППО, щиток включения подогревателя, магазины-коробки к пулемету и головка ночного прицела. На днище корпуса устанавливался подогреватель и несъемный водооткачивающий насос.

С левой стороны пушки монтировалось съемное ограждение командира танка. Справа от пушки в башне располагались пополнительный бак «БП» стабилизатора, бачки для воды, запасная головка прибора ТКН-2, распределительная коробка «К» стабилизатора, коробка управления механизма выброса стреляных гильз, преобразователь напряжения ПТ-200Ц, сумка с ЗИП пушки, кронштейн сиденья заряжающего, аппарат ТПУ №3, два артвыстрела, сумка для документов, сумка с ЗИП стабилизатора и сумка с ЗИП пулемета.

Над сиденьем заряжающего в крыше башни имелся люк с броневой крышкой, впереди которого устанавливался смотровой прибор МК-4. На правом борту корпуса находились стеллажи для гранат, один артвыстрел, передняя рама прожектора ОУ-ЗК с белым защитным стеклом, магазин-коробка к пулемету и средний топливный бак (у перегородки МТО). За сиденьем в нише башни располагались коробка управления нагнетателем КУВ-3, рукоятка для открывания клапанов нагнетателя системы ПАЗ и рычаг троса уплотнения погона башни.

Для удаления из боевого отделения пороховых газов в процессе стрельбы предназначались два вентилятора: вытяжной, монтировавшийся на перегородке МТО, и нагнетающий – в кормовой части башни.

На перегородке МТО, помимо вытяжного вентилятора, крепились артвыстрелы, рукоятки (механизма отключения эжекционной системы очистки воздухоочистителя, заслонки шахты над входным редуктором трансмиссии, открывания заслонок вентилятора, привода заслонки клапана притока воды водооткачивающего насоса) и магазин-коробка пулемета.

За перегородкой МТО размещались двигатель с обслуживающими его системами, насосный агрегат системы ТДА, агрегаты трансмиссии и баллоны системы УА ППО (два баллона в кормовой части и один баллон возле воздухоочистителя).

В башне танка устанавливалась 115-мм стабилизированная в двух плоскостях наводки гладкоствольная пушка У-5ТС (2А20) «Молот» со спаренным 7,62-мм пулеметом СГМТ. Автоматическое удержание спаренной установки оружия в вертикальной и горизонтальной плоскостях обеспечивалось двухплоскостным апектрогидравлическим стабилизатором «Метеор» (2Э15) с зависимой линией прицеливания (более подробно см. «ТиВ» №1/2009 г.).

Для прямой наводки пушки наводчик использовал дневной шарнирный телескопический прицел ТШ2Б-41 или ночной прицел ТПН- 1-41-11, при стрельбе с закрытых огневых позиций – боковой уровень и азимутальный указатель поворота башни. Углы наводки спаренной установки составляли от -6° до +16°. Максимальная дальность стрельбы прямой наводкой была равна 4000 м, с помощью бокового уровня – 5800 м. Непоражаемое пространство при стрельбе из пушки составляло 20 м, из спаренного пулемета – 19 м. Боевая скорострельность достигала 4-5 выстр./мин.

Наводка пушки в цель осуществлялась при помощи пульта управления стабилизатора или рукояток подъемного механизма пушки и ручного привода механизма поворота башни. Скорости наводки спаренной установки от пульта управления стабилизатора «Метеор» в вертикальной плоскости составляли от 0,07 до 4,5 град./с, в горизонтальной плоскости – от 0,07 до 16 град./с. При включенной системе целеуказания командира танка скорость горизонтальной наводки равнялась 16 град./с как в автоматическом, так и полуавтоматическом режимах работы.

Подъемный механизм пушки имел фрикционное устройство (сдающее звено) типа кулачковой муфты, предохранявшее его детали от поломок и наминов при сотрясениях и толчках во время движения танка с приведенной в боевое положение пушкой. Устройство было отрегулировано на момент пробуксовки 4500-5100 Нм (45000-51000 кгс-м). В подъемном механизме также предусматривалась подвижная зубчатая муфта, позволявшая отсоединять вал с шестерней от червячного колеса при работе со стабилизатором.

Механизм поворота башни был спроектирован по принципиальной кинематической схеме аналогичного механизма танка Т-55 и отличался от него меньшим размером по высоте и, соответственно, конструктивным исполнением. Крутящий момент в зависимости от режима работы механизма передавался по двум независимым потокам через планетарный ряд к шестерне люфтовыбирающего устройства. Механизм поворота имел два фрикциона, один из которых являлся сдающим звеном механизма поворота башни, а второй – предохранял вал исполнительного двигателя от поломок при обесточивании цепи привода. На болтах, крепивших верхний погон опоры башни и МПБ, устанавливались резиновые амортизаторы, воспринимавшие усилие отдачи при выстреле.

Командирская башенка танка Т-62.

Установка прибора ТКН-2 в командирской башенке танка Т-62.

МТО танка Т-62.

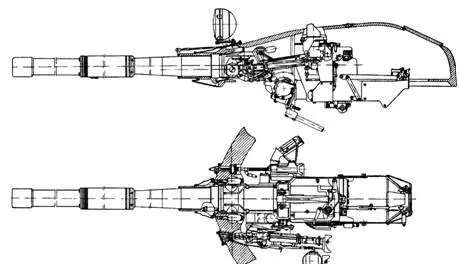

Установка 115-мм гладкоствольной пушки У-5ТС и спаренного пулемета СГМТ в башне танка Т-62.

Установка спаренного пулемета СГМТ в башне танка Т-62.
