Конструктивно «Коммунар» первоначально представлял собой практически точную копию немецкого прототипа, незначительно отличаясь от него производственным исполнением. Постепенно с целью улучшения тяговых и скоростных показателей в конструкцию машины стали вносить изменения, выражавшиеся в совершенствовании ходовой части, силовой установки, трансмиссии, а также ряда узлов и агрегатов. Кроме того, отдельные нововведения испытывались на опытных образцах.

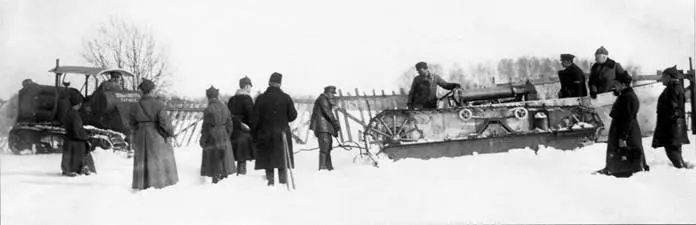

На испытаниях опытного вездехода Ветчинкина (построен на базе трактора «Фордзон» с доработанным гусеничным ходом «Траксон») в качестве машины сопровождения использовался трактор «Коммунар» первой партии серии 9Г.

Отличительной чертой тракторов «Коммунар» серии 9Г был гусеничный ход типа «Ганомаг» и указатели уровня топлива по бокам бака.

Истребитель И-5 системы «Звено-2а» закатывают на крыло ТБ-3 с помощью трактора «Коммунар» серии 9Г.

Трактор оснащался четырехцилиндровым четырехтактным двигателем с вертикальным расположением цилиндров. Цилиндры двигателя, каждый со своей головкой и водяной рубашкой, отливались раздельно и монтировались попарно. У цилиндров в литой части рубашки имелись лючки, закрытые съемными металлическими крышками, что позволяло производить легкую очистку водяного пространства рубашки от земли и грязи при отливке в ходе изготовления, а также от накипи, образовавшейся во время эксплуатации. Камера сгорания не обрабатывалась, что являлось одним из существенных недостатков конструкции, поскольку размеры камер (и, соответственно, мощность) на разных цилиндрах были неодинаковы. Шероховатая поверхность литья способствовала образованию нагара, вызывающего преждевременны вспышки смеси или «самопал».

Коленчатый вал был трехопорным и изготавливался из хромоникелевой стальной болванки (откованной, прямоугольной, с хвостами с обеих сторон) путем высверливания и вырезания колен. На переднем конце вала, снаружи за подшипником, насаживались последовательно шестерня распределения, муфта регулятора, корпус регулятора, шкив вентилятора и кулачковая муфта для пуска двигателя в ход. На заднем конце коленчатого вала имелась конусная заточка для отбрасывания масла, шейка для войлочного сальника с отводящей в картер масло винтовой канавкой, фланец для крепления маховика и хвостовик для направляющей втулки муфты сцепления.

Распределительный механизм приводил в движение распредвал, магнето и водяную помпу. Рапредвал нес на себе кулачки, управляющие открытием и закрытием клапанов, которые снабжались подъемными толкателями и удерживающими пружинами.

Картер двигателя состоял из двух частей с разъемом по горизонтали в плоскости оси коленвала.

Верхняя половина картера представляла собою основание, на котором собирался весь двигатель. По бокам верхнего картера были прилиты четыре лапы крепления двигателя. Спереди на верхнем картере крепился картер распределительного механизма. В верхнем левом углу картера имелись пять приливов для подшипников распредвала. Нижняя часть картера служила масляным резервуаром.

Смазка осуществлялась под давлением двух расположенных один над другим в общем корпусе шестеренчатых насосов. Насосы приводились в действие от распредвала.

Охлаждение двигателя было водяным, принудительным. Вода от помпы по трубе с четырьмя отводами подводилась к нижней части рубашек двигателей со стороны, противоположной клапанным коробкам. Вода последовательно омывала цилиндр с головкой, подклапанное пространство выхлопа и клапанную коробку, а затем выходила через отводы от каждого цилиндра в сборную трубку, откуда по резиновому шлангу поступала в верхний бак радиатора. На первых 20 тракторах выпуска 1924 г. применялся радиатор, подобный радиатору трактора «Ганомаг». Позднее внедрили новую конструкцию радиатора, в которой каждая секция состояла из поставленных вертикально 49 латунных трубок с надетыми на них через равные расстояния 179 латунными гофрированными пластинками. Концы трубок заделывались в верхние и нижние промежуточные бачки. Секции устанавливались уступом в трех стойках (применительно к одной стороне). Две крайние боковые стойки служили одновременно для крепления радиатора к раме трактора, а передние стойки – для защиты радиатора от случайных повреждений. В данной конструкции радиатора вода из верхнего бака поступала в распределительные бачки секций. Подводящие и отводящие трубы изготавливались из красной меди. От нижнего штуцера радиатора вода поступала по резиновому шлангу и металлической трубке к помпе.

Вентилятор системы охлаждения был четырехлопастным и приводился ремнем через шкив.

Водяная помпа производительностью 120 л/мин приводилась от кулачковой муфты шестерни ведущего вала магнето.

Расположенный за местом тракториста на высоких кронштейнах топливный бак изготавливался из 1,5-мм олуженного железа. Бак разделялся на два отделения: для керосина (270 л) и бензина (40 л). Подача топлива осуществлялась под давлением. Отличительной чертой тракторов раннего выпуска были стеклянные индикаторы (трубки) уровня топлива, расположенные по бокам бака.

На «Коммунаре» был установлен карбюратор «Зенит». Подогрев смеси производился в прилегающей к карбюратору всасывающей трубе двигателя. В этом месте всасывающая труба имела двойные стенки, через которые проходили отработанные газы.

На коленчатом валу устанавливался центробежный регулятор.

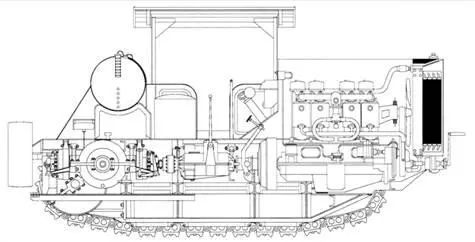

Продольный разрез трактора «Коммунар» серии 9Г.

Трактор «Коммунар» серии 3-90.

Зажигание осуществлялось от магнето «Бош ZR4».

На маховике монтировалась ведущая часть обратного фрикционного конуса сцепления с обкладками из ферродо. Ведомая часть конуса соединялась с карданом трансмиссии. Карданный вал соединялся с трехскоростной двухходовой коробкой передач, которая через кулачковую муфту подключалась к валу фрикционов. От фрикционов приводились последовательно бортовые конические и конечные цилиндрические передачи.
