Рама трактора была клепаной, металлической конструкции и состояла из жестко соединенных четырьмя (двухшвелерными с листом между ними) поперечными балками рам гусеничных ходов и центральной рамы.

Рама гусеничного хода состояла из двух основных листов, соединенных между собой горизонтальным листом. Прикрепленные к поперечным балкам листы образовывали четыре вертикальные перегородки и разделяли раму гусеницы на три отдельные, открытые снизу коробки, в которых помещались подпружиненные каретки опорных роликов.

Для тяги грузов имелся задний пружинный сцепной прибор, который при необходимости мог быть снят и заменен шкивом для привода машин.

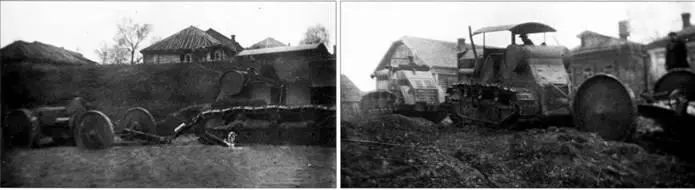

Тракторы «Коммунар» серии 3-90 на испытаниях. Слева: попытка тяги орудийной тележки на речном песке окончилась неудачей. Справа: вывоз орудийной тележки на скользком подъеме тракторами «Коминтерн» (на фото слева) и «Коммунар».

Серия 9Г (иногда обозначалась как «Г-50» или модель «35/50») выпускалась в 1924-1930 гг. Тракторы этой серии, хотя и носили одно обозначение, отличались конструкцией радиатора, гусеничного хода и ряда других узлов и агрегатов.

Необходимость совершенствования конструкции и внесение принципиальных изменений привели к появлению новых серий тракторов, что нашло отражение в их обозначениях.

Новые варианты тракторов регулярно испытывались военными. В частности, в 1930 г. на основании постановления РВС было проведено несколько масштабных испытаний «Коммунаров» и других тракторов.

Следует отметить, что «Коммунары» разных серий существенно различались по тяговым и скоростным показателям. Это определяло характер их применения в военных целях.

Трактора серии 9ГУ предназначались для тяги старых систем АРГК. Наиболее тяжелыми грузами, которые мог буксировать «Коммунар» этой модификации, были две повозки 280-мм гаубицы Шнейдера весом до 11,5 т или 203-мм гаубица марки А («Мидваль») с передком весом 10 т.

Трактора серии 9ЕУ служили главным образом для перевозки зенитных артсистем с повышенными скоростями. Это могла быть зенитная установка механической тяги обр. 1925 г. с прицепной повозкой на 1,75 т или зенитная установка обр. 1926 г. для конной и механической тяги с прицепной повозкой на 3 т.

Помимо тракторов серии 9ЕУ, в 1930 г. в войсках имелись четыре трактора серии 9А. В противоположность 9ЕУ, в данной, версии была предпринята попытка повышения тягового усилия в ущерб динамике.

Основным назначением тракторов серии 3-90 являлась «тяга артиллерийских грузов с повышенными скоростями впредь до получения специальных типов тракторов (среднего и тяжелого) по системе вооружения». В этой модификации были комплексно внедрены все положительные изменения, опробованные в ранних сериях. Трактор серии 3-90 стал самой массовой модификацией «Коммунара» и с незначительными изменениями выпускался до 1935 г. Тракторы 3-90 хорошо известны благодаря фотоснимкам парадов на Красной площади 2* .

Существенным недостатком при изготовлении «Коммунаров» являлось свойственное ХПЗ индивидуальное по сути производство, поэтому взаимозаменяемости не было даже в пределах одной серии машин. При заказе на заводе вновь устанавливаемых узлов и деталей, например двигателя, помимо каталожного номера требовалось указывать и серийный номер трактора. Это затрудняло снабжение запасными частями, усложняло эксплуатацию и удорожало производство. С течением времени ситуация постепенно менялась в лучшую сторону, но, тем не менее, эта проблема не была решена при выпуске и других изделий завода до начала войны.

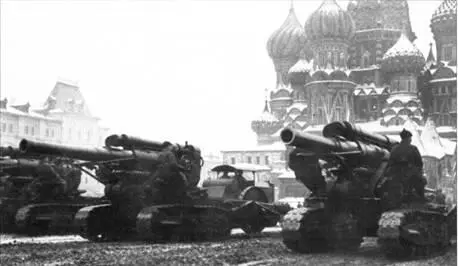

Буксировка тракторами «Коммунар» 203-мм гаубиц Б-4 во время парада на Красной площади. 1934 г.

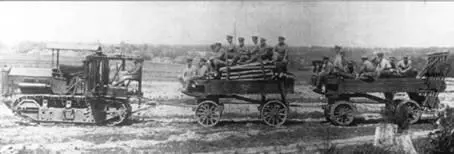

Комплект для установки проволочных заграждений.
