Слева от сиденья механика-водителя на борту корпуса крепились рычаг ручной подачи топлива, спидометр, рукоятка управления жалюзи, антенна радиостанции в чехле, два баллона со сжатым воздухом, аптечка и воздушный манометр.

Впереди люка механика-водителя устанавливались два перископических прибора наблюдения. Для вождения танка в ночных условиях у механика-водителя вместо левого смотрового прибора монтировался ночной прибор ТВН-2.

В носовой части танка справа располагался передний топливный бак. Сзади переднего топливного бака устанавливались два бака- стеллажа, в которых помимо топлива размещалась часть боекомплекта к пушке. Между сиденьем механика-водителя и левым баком- стеллажом находился стеллаж с аккумуляторными батареями.

В боевом отделении размещались комплекс вооружения танка с частью боекомплекта и рабочие места трех членов экипажа: слева от орудия – наводчика и командира танка; справа от него – заряжающего. Перед сиденьем наводчика в башне располагались часть агрегатов стабилизатора пушки, телескопический прицел, ночной прицел ТПН-1, механизм поворота башни, релейная коробка КРП-2 системы ПАЗ, аппарат ТПУ №1 и ЗИП к стабилизатору и приборам ночного видения. Слева от сиденья наводчика на борту корпуса крепились магазины-коробки к спаренному пулемету, один выстрел к пушке, а также устанавливался радиометрический блок защиты (РБЗ-1) системы ПАЗ.

Над рабочим местом командира танка на крыше башни монтировалась командирская башенка с входным люком. В командирской башенке размещались прибор наблюдения ТПКУБ (с апреля 1959 г. – прибор ТПКУ-2Б) и четыре смотровые призмы. При ведении боевых действий в ночных условиях вместо прибора ТПКУБ устанавливался прибор ночного видения командира ТКН-1, а на броневой защите прибора в специальном кронштейне – инфракрасный прожектор ОУ-3. Слева от сиденья командира в башне размещались аппараты ТПУ №1 и 2, блок настройки антенны, штыревой стопор башни, радиостанция и сигнальный пистолет с патронами. Сзади сиденья командира в нише башни находились блок питания ночного прицела, блок питания радиостанции, рукоятка механизма затяжки уплотнения опоры башни, выстрелы к пушке. Слева от сиденья командира на борту корпуса танка крепились релейно-распределительная коробка ППО, головка ночного прицела и один выстрел к пушке.

90* Без учета машин, предназначавшихся для переоборудования в командирские и огнеметные танки, а также под установку плавсредств, выпуск которых приводился отдельно – в таблице 4 (см. «ТиВ» №6/2008 г.), в графе Т-55 указано общее количество выпущенных машин. – Прим. авт.

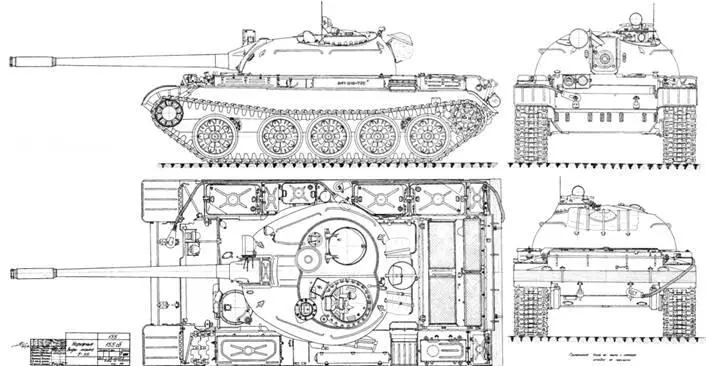

Общий вид танка Т-55.

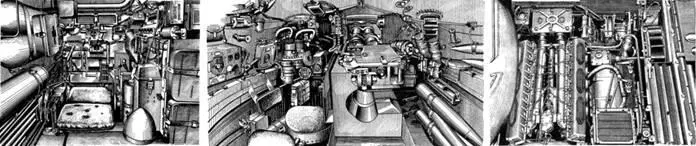

Отделение управления, боевое отделение и МТО танка Т-55.

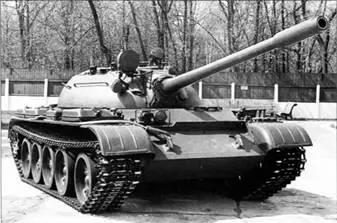

Танк Т-55 последних годов выпуска.

Входной люк заряжающего находился в крыше башни над его сиденьем. Перед люком заряжающего устанавливался смотровой прибор МК-4. Справа от пушки в башне крепились силовой цилиндр стабилизатора пушки, пулемет, нагнетатель-сепаратор, коробка управления вентилятором, автомат АК-47, аппарат ТПУ №3, два выстрела к пушке, магазины к автомату. На правом борту корпуса монтировались: стеллаж для ручных гранат, четыре выстрела к пушке и средний топливный бак. На поводке ВКУ размещались четыре магазина-коробки к спаренному пулемету и преобразователь стабилизатора. На перегородке МТО крепились два магазина-коробки к спаренному пулемету, выстрелы к пушке, рукоятка механизма отключения эжекционной системы очистки воздухоочистителя, вытяжной вентилятор, ручной огнетушитель и прибор ночного видения командира танка ТКН-1. На днище корпуса устанавливался подогреватель.

За моторной перегородкой в кормовой части корпуса размещалось МТО танка, в котором находились узлы и агрегаты силовой установки и трансмиссии.

Состав оружия танка Т-55 отличался от состава оружия Т-54Б отсутствием зенитного пулемета. В башне танка монтировалась 100-мм стабилизированная в двух плоскостях танковая пушка Д-10Т2С с компенсирующим механизмом и спаренным пулеметом СГМТ. Вылет ствола пушки составлял 2,8 м. Стабилизатор пушки СТП-2 «Циклон» и приборы ночного видения существенных изменений не претерпели.

Для наводки пушки и спаренного пулемета на цель применялись телескопический шарнирный прицел ТШ2А-22 и ночной прицел ТПН-1 с инфракрасным прожектором Л-2. При стрельбе с закрытых огневых позиций использовались боковой уровень и азимутальный указатель. Наводка пушки в цель осуществлялась с помощью пульта управления стабилизатора СТП-2 или рукояток подъемного механизма пушки и механизма поворота башни. Углы наводки спаренной установки по вертикали при выключенном стабилизаторе составляли от -5-1 до +18± 1°, при включенном стабилизаторе эти углы уменьшались, соответственно, на 45' и 3°45'. Поворот башни обеспечивался как в стабилизированном, так и в полуавтоматическом (нестабилизированном) режимах наведения. Скорость горизонтальной наводки пушки при работающем стабилизаторе составляла от 0,07 до 15 град./с, при управлении от командира танка – 15 град./с. Дальность прямого выстрела по цели высотой 2 м равнялась 1080 м (наибольшая прицельная дальность – 6900 м), максимальная дальность стрельбы (с помощью бокового уровня) – 14600 м.

Для стопорения пушки в походном положении в башне имелся стопор, обеспечивавший закрепление пушки в трех различных положениях по углу возвышения. Стопорение башни в одном из двух положений (пушкой вперед и пушкой назад) осуществлялось с помощью штыревого стопора.

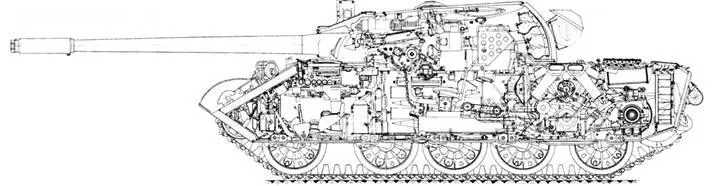

Продольный разрез танка Т-55.

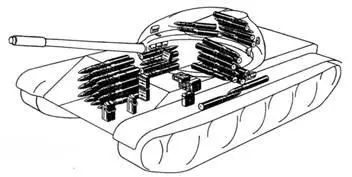

Укладка выстрелов в баках-стеллажах и у моторной перегородки танка Т-55.

Укладка боекомплекта в танке Т-55.

Боекомплект к пушке увеличили с 34 до 43 унитарных выстрелов за счет отмены двух средних баков (у танка Т-54), место которых заняла поперечная стеллажная боеукладка для 10 выстрелов (у перегородки МТО). В носовой части корпуса в двух баках-стеллажах размещались 18 выстрелов вместо стеллажной укладки для 20 артвыстрелов. Стеллажная укладка на 5 выстрелов устанавливалась в нише башни. Хомутиковые укладки для 10 выстрелов располагались: две – на левом борту корпуса танка, четыре – на правом борту корпуса, по одной – на перегородке поперечной стеллажной боеукладки и на перегородке МТО, две – на правом борту башни.
