В системе воздушного пуска устанавливался электропневмоклапан, пусковая кнопка которого («Воздухопуск») размещалась на щитке приборов механика-водителя. При неисправной электросети электропневмоклапан можно было привести в действие механическим путем – нажатием на рычажок, располагавшийся на его корпусе.

Запас сжатого воздуха также мог быть использован для выполнения различных работ при обслуживании танка. Для этой цели служил кран отбора воздуха, а в ЗИП танка придавался специальный шланг со штуцером.

В качестве дублирующего устройства для пуска двигателя использовался стартер СТ-16М мощностью 11 кВт (15 л.с.), устанавливавшийся в ложе площадки картера входного редуктора.

Схема системы воздушного пуска двигателя танка Т-55.

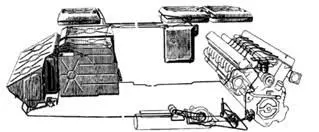

Топливная система двигателя танка Т-55.

Система смазки двигателя танка Т-55.

Для обеспечения пуска двигателя в условиях низких температур окружающего воздуха использовался танковый форсуночный подогреватель. Помимо подогревателя, в систему подогрева входили: водяные рубашки картера и блоков цилиндров двигателя, водяная рубашка маслозакачивающего насоса МЗН-2, змеевик масляного бака, кран отключения подогревателя и трубопроводы.

В топливной системе двигателя была предусмотрена последовательная выработка топлива из всех топливных баков (за исключением переднего бака) без переключения топливораспределительного крана. Это позволило исключить возможность остановки танка из-за несвоевременного переключения подачи топлива с одной группы баков на другую. Благодаря плотной компоновке удалось увеличить суммарную емкость забронированных топливных баков до 680 л (вместо 532 л у танка Т-54), что составляло 50% общего возимого запаса топлива. Суммарная емкость всех топливных баков достигала 960 л. В результате запас хода танка по шоссе на одной заправке увеличился до 485-500 км. При установке двух дополнительных 200-литровых бочек с топливом запас хода по шоссе составлял 650-715 км.

В системе воздухоочистки использовался один воздухоочиститель ВТИ-4 с автоматическим (эжекционным) удалением пыли из пылесборника. Он располагался в МТО у правого борта корпуса танка со стороны носка коленчатого вала двигателя.

Система смазки двигателя танка Т-55 выпуска 1958 г. отличалась от системы смазки Т-54Б наличием специальной магистрали для подвода масла (самотеком) к воздушному компрессору. От компрессора масло отводилось в дренажную трубку, соединявшую картер двигателя и маслобак. Первоначально для тонкой очистки масла, поступавшего в двигатель, в системе смазки использовался фильтр «Кимаф-СТЗ». С апреля 1959 г. вместо фильтра «Кимаф- СТЗ» стал применяться центробежный маслоочиститель МЦ-1 (центрифуга) и духсекционный маслофильтр МАФ. Для увеличения ресурса работы двигателя перед его пуском включался маслозакачивающий насос МЗН-2, который подавал масло к коренным и шатунным шейкам коленчатого вала двигателя. Масляный радиатор емкостью 4 л имел поверхность охлаждения 9 м² . Заправочная емкость масляного бака составляла 60 л.

В системе охлаждения использовались водяной радиатор с заправочной емкостью 80 л и регулируемые входные и выходные жалюзи.

В механической трансмиссии танка применялись усовершенствованный входной редуктор, многодисковый сухого трения (сталь по стали) главный фрикцион, пятиступенчатая коробка передач, два ПМП, а также двухрядные комбинированные бортовые редукторы с одним планетарным рядом.

Танк Т-55 с установленным комплектом ОПВТ-155.

Коробка передач (разрез) с приводом воздушного компрессора и вентилятора системы охлаждения и комбинированный бортовой редуктор танка Т-55.

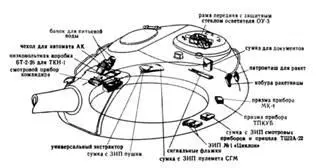

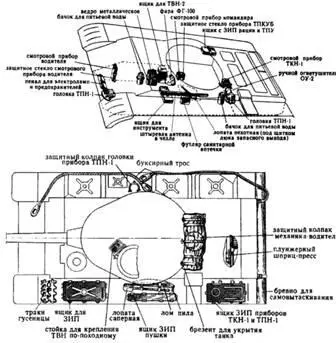

Укладка ЗИП в башне и в корпусе танка Т-55.

Укладка ЗИП снаружи корпуса танка Т-55.

Усовершенствованный входной редуктор с передаточным отношением 0,7 (для уменьшения размеров главного фрикциона) по сравнению с конструкцией входного редуктора танка Т-54Б имел картер из алюминиевого сплава с более развитым оребрением для лучшего его охлаждения.

Пятиступенчатая коробка передач – двухвальная, трехходовая, с постоянным зацеплением шестерен и конусными инерционными синхронизаторами на высших передачах (кроме первой передачи и передачи заднего хода). В приливе верхней половины алюминиевого картера коробки передач располагался шестеренчатый механизм привода к воздушному компрессору и вентилятору системы охлаждения двигателя.

Двухступенчатые ПМП, служившие в качестве механизма поворота, имели механические приводы управления с пружинным сервоустройством.

В отличие от одноступенчатого бортового редуктора танка Т-54Б с передаточным отношением 6,778, комбинированный бортовой редуктор имел передаточное отношение 6,706. Усилия, действовавшие на зубья шестерен этого бортового редуктора, были в 3-3,5 раза меньше усилий, возникавших в бортовом редукторе прежней конструкции. Обе конструкции бортового редуктора были взаимозаменяемыми 94 .

Конструкция элементов ходовой части значительных изменений по сравнению с ходовой частью танка Т-54Б не претерпела. В системе подрессоривания применялись индивидуальная торсионная подвеска и рычажно-лопастные гидроамортизаторы двухстороннего действия на крайних ее узлах.

В состав гусеничного движителя входили 10 опорных катков с наружной амортизацией, два направляющих колеса с двухчервячными механизмами натяжения гусениц, два ведущих колеса со съемными зубчатыми венцами и две гусеницы из 90 траков с ОМШ в каждой.

Электрооборудование машины по сравнению с электрооборудованием танка Т-54Б осталось без изменений, за исключением установки генератора Г-5 мощностью 5 кВт с реле-регулятором Р-5М.

Для внешней связи использовалась радиостанция Р-113, а внутренняя связь осуществлялась через танковое переговорное устройство Р-120.
