2. Внутренние литейные дефекты (земляные засоры).

Внутренние литейные дефекты, необнаруженные наружным осмотром, были выявлены на башне лишь в результате ее снарядного обстрела. Такие дефекты были обнаружены в зоне носовой части башни (смотри выстрел 15) и в зоне кормы (ниши) при поражении выстрелом № 33.

В том и другом случае при попадании снарядом в участки пораженные литейным дефектом было обнаружено резкое падение бронестойкости и образование отколов с тыльной стороны башни, но не более 3-х калибров каждой.

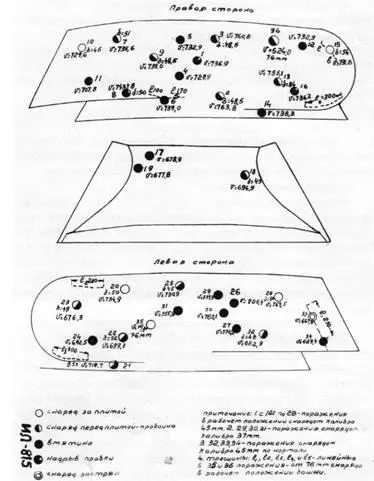

Расположение снарядных поражений при испытании опытной литой башни Т-34.

б) Дефекты по термической обработке.

Различная бронестойкость левого борта в кормовой и особенно носовой частях башни объясняется исключительно термической обработкой. В результате недостаточно равномерных свойств в различных частях башни, последняя имела различную стойкость, причем разность доходила по пределу тыльной прочности (против 45 мм снаряда) до 100 м/с. Такая различная стойкость правого и левого бортов башни указывает на недостаточно отработанную технологию термической обработки литой башни и должна быть в дальнейшем отработана в сторону получения достаточных однородных свойств и метода контроля этой однородности в условиях цеха. [3]

Всесторонне изучив результаты испытаний, а также рассмотрев пояснения бригады, комиссия по полигонным испытаниям опытной литой башни в итоге пришла к следующим выводам:

ЗАКЛЮЧЕНИЕ.

На основании результатов испытаний и объяснений бригады (см. приложение) Комиссия вносит в АБТУ КА и 7-е Гл. Управление НКСП следующее решение:

1. Предложить бригаде НИИ-48 и з-да им. ИЛЬИЧА форсировать дальнейшие работы над литыми конструкциями (башня, корма, нос) применительно к реальной конструкции машины А-34 с расчетом окончания работ в 1-м полугодии 1940 г.

2. Главное внимание обратить на отработку технологии литья и термической обработки конструкций, обеспечивающей получение здоровой отливки стандартной по качеству на всех участках конструкции и исключающей получение пятнистой закалки.

3. Для окончательного решения вопроса о принятии литых конструкций на производство считать необходимым в первую очередь изготовить 4 штуки литых башен и отработать на них весь технологический процесс отливки, термической и механической обработки. Одновременно форсировать работу по литым корме и носу.

4. Считать целесообразным провести параллельные сравнительные испытания литой и сварной башни.

5. Обязать Директора завода № 183 обеспечить деловое сотрудничество з-да 183 с бригадой НИИ-48 и з-да ИЛЬИЧА. Разработка чертежей литой башни, кормы и носа должна быть закончена силами КБ з-да 183 не позднее 10 мая с/г. с учетом замечаний работников бригады.

6. Комиссия обращает внимание конструкторов на необходимость максимального упрощения конструкции, исключение резких переходов, излишних приливов, перемычек и т. д.

7. Комиссия считает необходимым постановку вопроса перед соответствующими научно-исслед. организациями о срочной разработке приборов и методов для контроля и дефектировки литых конструкций и выявления пороков литья.

ВЫВОДЫ.

На основании вышеизложенного комиссия констатирует:

1. Бригада НИИ-48 и з-да им. ИЛЬИЧА выбрала правильное направление на создание литой башни из гомогенной брони высокой твердости, обеспечивающей высокую снарядостойкость против действия снаряда калибра 45 мм. Применение литой брони высокой твердости для танковых конструкций, до сего времени в Союзе не применявшейся, открывает большие возможности в деле танкостроения.

2. Применение для литой башни марки стали, идущей так же и на производство катаной брони, упрощает организацию производства (возможность использования металла валовой плавки для заливки форм, единообразие режимов термической обработки).

3. По стойкости против основного калибра -45 мм (черт. 03347), при углах 0° и 30° броня литой башни при толщине стенки50-52мм оказалась эквивалентной стойкости 40 мм катаной плиты той же твердости. Таким образом, на литой башне бригадой не достигнуты показатели стойкости, полученные на опытных плитах в процессе экспериментов. Стойкость стенок башни против 37 мм. снаряда (черт. 3882) при угле 30° оказались несколько выше стойкости 45 мм. катаных плит МЗ-2.

4. Виды поражений при испытании снарядами 37, 45 и 76 мм калибра следует считать вполне удовлетворительными, т. к. отколы имели место только в двух случаях — при попадании в зону литейных дефектов, при этом отколы были небольшого диаметра (70x120 мм.). Расколов не было, исключая нескольких трещин так же в зоне дефектов и конструктивных недостатков. Особенно следует отметить удовлетворительный результат испытаний башни 76 мм. снарядом.

5. Срабатываемость снарядов вполне удовлетворительная. Снаряды 37 и 45 мм. калибра оказались со вскрытыми полостями или в осколках. Снаряды 76 мм. так же в осколках, однако, не удалось установить были ли разбиты корпуса в результате удара о башню или последующими ударами в стенки ловителя.

6. Результаты испытания значительно снижены наличием технологических дефектов, а именно:

а) утончением стенок до 45 мм в двух участках башни идо 36 мм в лобовой части башни (см. выстрелы 10 и 25).

б) Наличием внутри тела башни земляного засора в одном месте и усадочной раковины в другом месте (см. выстрелы 15 и 33).

в) Неравномерной термической обработки — наличием слабого места со значительно сниженной стойкостью (при толщине 51–52 мм.) в сравнении со всеми остальными участками башни, (см. выстрелы 20, 22, 23 и 24).

7. Считать, что трещины, полученные в стыке обечайки с телом башни (см. выстрел 6) явились результатом конструктивного недостатка этого места (входящий угол, переход от массы тела к перемычке в виде обечайки), в литой конструкции трудно выполнимого. [4]

В дальнейшем, на основании выводов комиссии, специалистами бригады были намечены следующие пути решения выявленных проблем.

1. Упрощение конструкции литой башни путем придания ей как можно более простой формы с плавными переходами в местах сопряжения корпуса с обечайкой.

2. Изменение технологии формовки, сборки и заливки форм литой башни для получения здоровой отливки и равномерной толщины в пределах допуска на всех участках литой конструкции.

3. Изменение технологии термической обработки литой башни путем замены закалки под душем, как не оправдавшей себя, на закалку в водяном баке.

Как показало время, эти мероприятия оказались верными и целесообразными. В дальнейшем они легли в основу разработанной бригадой технологии массового производства литых башен.
