12. Установка ОДП производится без переделки броневого корпуса. Допускается вырезка брони в месте установки монитора и вывода трубопровода для дымопуска. При снятии аппаратуры вырезы и отверстия в корпусе должны быть закрыты броней.

13. Расположение механизмов управления ОДП в танке не должно нарушать нормальной работы экипажа и ухудшать управление танком.

14. Монитор и распылитель должны быть обеспечены продувкой. Не допускается подтекание жидкости на корпус танка как горящей, так и не горящей.

15. Устройство и расположение горловин резервуаров должно обеспечивать удобство зарядки авторазливочной станцией и ручными насосами.

16. ОДП снабжается необходимыми контрольно-измерительными приборами (показателями наполнения резервуаров, редукторы, манометры и т. п.).

17. ОДП должен бесперебойно работать при кренах, спусках и подъемах. Остаток жидкости в каждом резервуаре, при горизонтальном положении танка, не должен превышать 1–1,5 литров.

18. Дегазация дымового резервуара и его коммуникаций должна производиться без разборки их.

19. Система жидкостной коммуникации должна быть герметична.

20. Должен быть обеспечен полный слив остатков жидкости из резервуаров и жидкостной коммуникации.

21. Обеспечить безопасный спуск давления сжатого воздуха из резервуаров, снаряженных жидкостью.

22. Предусмотреть установку на этом танке механизмов управления и сцепления танковой хим. прицепки по чертежам этой прицепки.

23. Количество 13-ти литровых баллонов -4 шт. Для размещения воздушных баллонов допускается минимальное уменьшение количества снарядов и пулеметных патронов, но не более 10 % боевого комплекта.

III. Требования на огнеметание.

1. Дальность огнеметания для стандартной смеси не менее 60 метров.

2. Расход огнесмеси 10–12 литров на короткий струевыстрел.

3. Огнеметная установка должна обеспечивать производство одиночных коротких струевыстрелов продолжительностью 1–1,5 секунд и непрерывное огнеметание с полным выбросом всей огнесмеси.

4. Огнеметная установка должна иметь один брандспойт, установленный в передней части танка.

5. Брандспойт должен обеспечивать огнеметание впереди танка в секторе 180°. В случае установки монитора огнемета взамен пулемета сектор обстрела допускается не менее 60°. Угол возвышения брандспойта должен изменяться в пределах от минус 5° до плюс 12°. Угол возвышения должен фиксироваться через каждые 2,5°.

6. Система зажигания струи должна быть безотказной в любое время года и при любой погоде и всегда готовой к немедленному действию. Зажигание должно безотказно производиться при движении танка.

IV. Требование на дымопуск.

1. Расход дымосмеси не более 10 литров в минуту.

2. Рабочее давление не более 10 атмосфер; аппаратура должна обеспечивать дымопуск с перерывами и непрерывно.

3. Для повышения коэффициента использования дымосмеси желательно иметь воду. Диспергированные дымосмесь и вода должны смешиваться вне насадки (насадок). Отношение расходов воды и дымосмеси, соответственно 1:15. [10]

26 апреля 1940 г. на заводе № 183 состоялось совещание, темой которого являлось согласование и уточнение тактико-технических требований на разработку огнеметно-дымового прибора. На совещании присутствовали: от завода № 183 — главный инже

нер С.Н. Махонин, за главного конструктора А.А. Морозов, руководитель конструкторской группы П.П. Васильев; от Химического управления КА — военинженер 3-го ранга Симонов. В ходе совещания было принято решение отказаться от создания аппаратуры дымопуска для Т-34 в рамках будущего договора, а в тактикотактические требования внесли следующие изменения:

1. В тексте т. т. т. «танк А-32» читать «танк А-34».

2. Использовать в качестве второго резервуара (первый рабочий резервуар располагается в носовой части корпуса) верхний передний бак под горючее (Е=105 л.), сообщив его с рабочим резервуаром.

3. Перелив огнесмеси из верхнего бака в рабочий резервуар, после израсходования из него огнесмеси, должен производиться самотеком или под давлением 0,2–0,3 атм. Время для перезарядки рабочего резервуара не должно превышать 0,5 мин.

4. В связи с использованием под огнесмесь бака для горючего и невозможностью использовать его и рабочего резервуара (располагается внутри танка) для дымосмеси, аппаратуру для дымопуска по данным т.т.т. не разрабатывать.

5. К п. I раз. I т.т.т. добавить: «Конструкция установки монитора (брандспойта) должна обеспечивать легкую и быструю замену монитора на пулемет радиста (и наоборот) силами экипажа танка».

Название ОДП изменить на «ОП-34» (огнеметный прибор танка Т-34).

6. К выполнению пункта 22 раз. I т. т. т. приступить после получения чертежей химрицепки от ХИМУ Кр. Ар.

7. Пункт 23, раз. I т.т.т. читать: «Для расположения огнеметной аппаратуры и баллонов (Е-13) допускается минимальное уменьшение количества снарядов и пулеметных дисков, но не более 5 % боевого комплекта».

8. Предусмотреть возможность заполнения баллонов сжатым воздухом, не снимая их с танка. [11]

Общие виды радиостанций 71-ТК-1 (слева) и КРСТБ (справа).

Данные изменения ТТТ были утверждены начальником Химического управления КА комбригом П.Г. Мельниковым 20 мая 1940 г., а сам договор на изготовление опытного огнеметного прибора ОП-34, получивший номер 153/сб/35, был заключен 9 мая. По этому договору завод № 183 был обязан изготовить и подготовить ОП-34 к полигонным испытаниям не позднее 15 сентября 1940 г.

1. РГВА. Ф. 31811. Оп. 3. Д. 2061. Л. 45–46.

2. РГВА. Ф. 31811. Оп. 3. Д. 2061. Л. 54–56.

3. РГВА. Ф. 31811. Оп. 3. Д. 1921. Л. 4–5.

4. РГВА. Ф. 31811. Оп. 3. Д. 1921. Л. 8, 8-об.

5. РГВА. Ф. 31811. Оп. 3. Д. 2169. Л. 1.

6. РГВА. Ф. 31811. Оп. 2. Д. 1129. Л. 116.

7. РГВА. Ф. 31811. Оп. 2. Д. 1181. Л. 51–56.

8. РГВА. Ф. 31811. Оп. 2. Д. 1129. Л. 208-об-209.

9. РГВА. Ф. 31811. Оп. 2. Д. 1129. Л. 210–211.

10. РГВА. Ф. 31811. Оп. 2. Д. 888. Л. 137–141.

11. РГВА. Ф. 31811. Оп. 2. Д. 1180. Л. 84–85.

Александр Кириндас

Фото из архива автора.

См. «ТиВ» № 8,9/2009 г.,

№ 3–5,7,8,10/2010 г. № 2/2011 г.

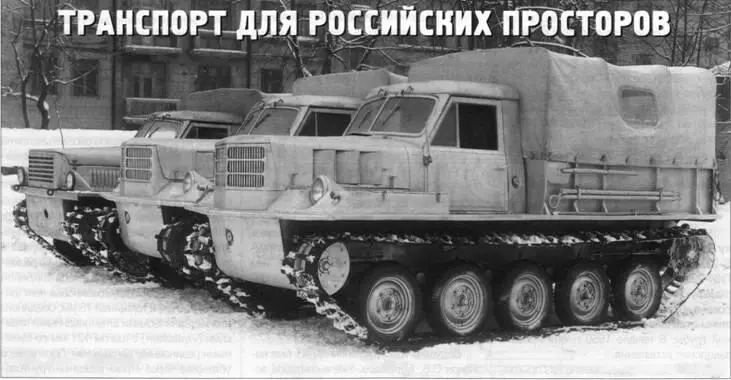

В 1946–1949 гг. в ходе проведения опытно-конструкторских работ были изготовлены и прошли испытания опытные образцы вездеходных машин, которые в силу несоответствия требованиям заказчика не могли быть приняты на вооружение или использоваться в народном хозяйстве. С целью разрешения проблемы оснащения Вооруженных Сил и народного хозяйства вездеходным транспортом Совет Министров СССР 11 июля 1949 г. своим постановлением поручил ряду министерств, ведомств и конструкторских коллективов создание образцов транспортных средств высокой проходимости.
