В результате работ по научной теме № 47 в ГИИ была создана и прошла заводские и государственные испытания машина нового типа — снегоболотоход С-21 (см. «ТиВ» № 2/2011 г.). По итогам испытаний его рекомендовали к серийному производству с устранением выявленных производственных и конструктивных недостатков. Но еще до завершения испытаний С-21,18 июня 1949 г., НПО ГИИ и ГЛАВТУ ВС, несколько предвосхитив решение Совета Министров СССР, заключили договор № 1334-К-15 на разработку «снего-болотохода». Машина получила военное наименование С-22 и «фирменное» — ГИИ-22 (позднее, после реорганизации ГИИ в политехнический институт, ее переименовали в ГПИ-22).
Главным конструктором и руководителем работ был М.В. Веселовский. В создании отдельных узлов и выполнении расчетов участвовали С.В. Горин, Л.Р. Поль и С.В. Рукавишников. Командование АВТУ направило в ГИИ своего водителя-испытателя П.С. Пантелеева.
С-22 позиционировался как специальная армейская машина, предназначенная для работы в снежных районах и на местности, изобилующей большим количеством болот. Фактически С-22 представлял собою доработанную серийную версию С-21 и отличался более тщательным (насколько это было возможно для слабой производственной базы института) производственным исполнением и конструкцией отдельных узлов. Были усовершенствованы и усилены узлы и агрегаты, связанные с движением по болотам и воде. Незначительно изменилась общая архитектура снегоболотохода.
Как и предшественник, С-22 получил закрытую деревянную кабину ГАЗ-51 раннего выпуска с доработанной нижней частью. Конструкция водоизмещающего корпуса повторяла конструкцию корпуса С-21 и отличалась формой передней части. Металлическая грузовая платформа с откидным задним бортом была выполнена зацело с корпусом. Изменилась конструкция капота, который оснащался закрывающимися жалюзи, регулируемыми из кабины.
Снегоболотоход С-22 имел торсионную подвеску опорных катков. В качестве опорных катков использовались колеса автомобиля «Москвич». В целом конструкция движителя и трансмиссии новой машины была подобна С-21.

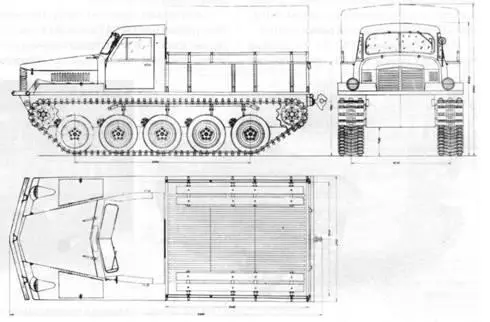

Общий вид снегоболотохода ГИИ-22 (проект).

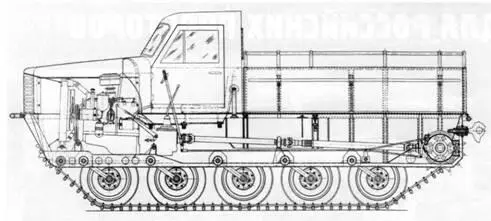

Продольный разрез снегоболотохода С-22 (проект).

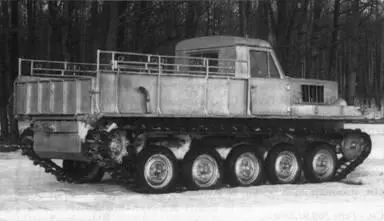

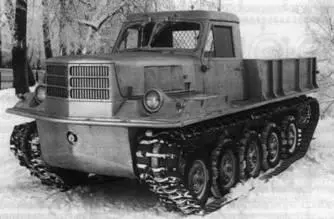

Снегоболотоход ГИИ-22. Внизу — машина в первоначальной конфигурации.
На опытном производстве ГИИ к началу 1950 г. изготовили два экземпляра С-22, получивших обозначения ГИИ-22А и ГИИ-22С. Снегоболотоход ГИИ-22С имел стальную обшивку, а ГИИ-22А — комбинированную, из стали и дюраля. Внешне машины отличались расположением выхлопной трубы. В начале 1950 г. они прошли заводские испытания.
Практически одновременно на Горьковском автозаводе в рамках реализации задания АВТУ велась разработка полугусеничного автомобиля ГАЗ-41 (военное обозначение АП-41). Созданию этой машины предшествовали инициированные военным испытателем Гречухиным в 1948 г. работы НИИАТП по изготовлению опытных образцов полугусеничных автомобилей на базе ЗИС-150 и ГАЗ-51, осуществлявшиеся в подмосковных Бронницах. Силами экспериментального завода полигона к автомобилям приспособили гусеничные хода трофейных немецких полугусеничных вездеходов. Образцы конструкции НИИАТП незначительно превосходили полноприводные машины по проходимости, показав при этом неудовлетворительную надежность. Однако по настоянию ряда ответственных работников НИИАТП заводам ГАЗ и ЗИС поручалось разработать аналогичные автомобили с перспективой освоения их серийного производства (подробный рассказ о полугусеничных автомобилях НИИАТП и ЗИС выходит за рамки статьи).
Полугусеничный ГАЗ-51 постройки НИИАТП доставили на ГАЗ, где он прошел комплекс испытаний, показавших нецелесообразность проведения опытно-конструкторских работ в данном направлении. Тем не менее, на основании постановления Совета Министров СССР 26 июля 1949 г. МАТП СССР приказом № 163 обязало ГАЗ изготовить полугусеничный автомобиль по требованиям ГЛАВТУ.
Ведущим конструктором АП-41 был назначен С.Б. Михайлов. Уже в сентябре эскизный проект отправили в ГУ МАТП для предъявления заказчику. Одновременно с эскизным проектом разрабатывался технический проект, утвержденный в декабре. Учитывая исключительно сжатые сроки, отведенные на выпуск опытных образцов, завод одновременно с подготовкой проектов приступил к изготовлению узлов и деталей трех машин, внося изменения по ходу постройки согласно замечаниям военных.
ГАЗ-41 был спроектирован в трех вариантах. Расположение ведущих зубчаток и ленивцев, как и их крепление, на всех машинах было одинаковым. Подвеска катков — торсионная, независимая. Детали подвески катков и ленивцев во всех вариантах были взаимозаменяемыми. Колея гусеничного хода составляла 1750 мм, передних колес — 1585 мм. Предложенные варианты отличались между собой конструкцией катков, гусениц и ведущих зубчаток.
Техническим проектом предусматривалось управление ГАЗ-41 как поворотом передних колес, так и подтормаживанием гусениц, однако в первых опытных образцах механизм синхронизации поворота передних колес и подтормаживания гусениц не был реализован. Проектная скорость по шоссе составляла 42–45 км/ч, запас хода — 400 км. Снаряженная масса АП-41 с грузом в 1,5 т оценивалась в 5500 кг. Предполагалось, что АП-41 сможет буксировать по шоссе прицеп массой 2500 кг и по бездорожью — 1500 кг. В кабине предусматривались места для водителя и пассажира. Кузов рассчитывался на 12 мест. АП-41 имел длину 5525 мм, ширину 2200 мм, высоту по кабине 2130 мм и по тенту — 2600 мм.
В первом варианте ГАЗ-41 гусеничный ход был подобен снегоходам Т-42, С-20, С-21, С-22 и «Bombardier». Использовались опорные катки и ленивцы («авиаколеса с пневматиками высокого давления») с размером резины 570x140. Гусеница шириной 500 мм состояла из двух резиновых лент шириной 150 мм и толщиной 15 мм, соединенных металлическими штампованными планками («траками») с шагом 121 мм со съемными резиновыми башмаками. Допускалась установка через «трак» развитых грунтозацепов. Удельное давление без погружения в грунт должно было составлять 0,31 кг/см², а с погружением в грунт на 100 мм — 0,21 кг/см². Ведущая зубчатка движителя была двойная, штампованная, с литым зубчатым венцом. Ширина хода гусеничного движителя равнялась 2250 мм.
