В разработке технического проекта танка «Объект 430» КБ завода № 75 существенную помощь оказало большое количество организации из различных отраслей промышленности:

— ЦНИИ-173, ЦКБ-393, завод № 9 — по созданию нового прицела-дальномера, двухплоскостного стабилизатора и системы автоматического выброса стреляных гильз;

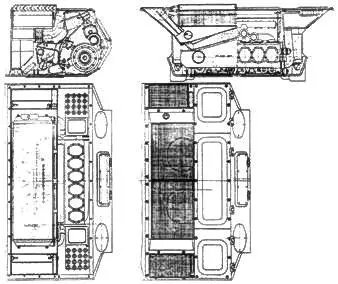

Компоновка двигателя 8Д12П в МТО танка «Объект 430». Проект КБ завода № 75, 1956 г.

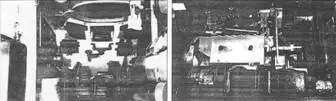

Макет рабочего места командира (слева) и наводчика танка «Объект 430», 1956 г.

Макет рабочего места механика-водителя (слевва) и МТО танка «Объект 430», 1956 г.

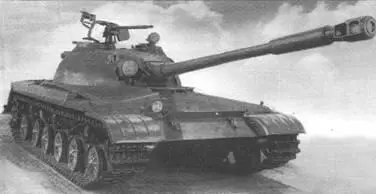

Деревянный макет танка «Объект 430», 1956 г.

— Военная академия им. Сталина — по созданию подвески, гидроамортизатора, опорного катка, дисков трения фрикционных элементов трансмиссии и системы бустеров, подогревателя и других узлов. При этом сотрудники академии участвовали в выборе конструкции, оказали помощь в проведении предварительных испытаний узлов на стендах академии, а также обеспечили заводские испытания необходимой аппаратурой и операторами;

— ЦНИЛАС и ВИАМ — по металлокерамическим и асбокаучуковым фрикционным накладкам;

— ЦНИИ-48 — по выбору общей схемы защиты и сварных соединений;

— ФЦНИИ-48 и завод им. Ильича — по созданию носового и бортового узлов корпуса, сваренных электрошлаковой сваркой; по катаным бортам корпуса с профилем переменного сечения; по снарядным испытаниям и отработке бронестойкости всех основных элементов защиты корпуса и башни;

— Харьковское высшее авиационное военно-техническое училище и завод № 255 — по созданию новых малогабаритных электромоторов и отдельных элементов электрооборудования;

— ХПИ — по созданию нового зацепления гусеницы и ведущих колес и новых шарниров траков;

— НИИШП и Ленинградский завод РТИ — по новым резиновым материалам для амортизаторов катков, теплостойких шлангов и др.;

— ЦКБ-1 — по датчикам для автоматического закрытия щелей и отверстий в танке;

— ВНИИ-100 и ФВНИИ-100 — по эжекционным системам охлаждения, подвеске, элементам сварки корпуса, литым блокам корпуса и новым литым маркам стали.

Первый опытный образец танка «Объект 140», предназначавшийся для заводских испытаний, собрали на заводе № 183 во второй половине мая 1957 г. Он был отправлен на заводские испытания, которые 15 августа прервали в связи с высоким температурными режимами двигателя и коробки передач, а также неудовлетворительным переключением передач с третьей на четвертую. С начала испытаний машина прошла всего 86 км. С нее сняли систему охлаждения двигателя, коробку передач с ПМП и бортовыми редукторами. Демонтированные узлы и агрегаты установили на специальные стенды для снятия тепловых характеристик, отработки синхронизаторов переключения передач и устранения других дефектов. В процессе доводки системы охлаждения изготовили новый эжектор.

В ходовой части были выявлены недостатки, связанные с применением опорных катков меньшего диаметра и дисками из алюминиевого сплава, которые заключались в износе внутренних буртов дисков и быстром разрушении резиновых бандажей, а также недостаточной прочности поддерживающих катков. При оценке результатов первых пробеговых испытаний танка «Объект 140» и его чертежно-конструкторской документации в сентябре 1957 г. начальник отдела моторных установок ВНИИ-100 А.А. Останин и начальник отдела трансмиссий этого же института к.т.н. А.П. Крюков выявили серьезные недостатки не только в обслуживающих системах двигателя (охлаждения и очистки воздуха), но и в его трансмиссии с системой смазки и гидроуправления (по их заключению, трансмиссия в существующем виде не являлась работоспособной). В соответствии с предложениями ВНИИ-100 заводу N«183 также надлежало провести конструктивную доработку ряда узлов и систем МТО.

Одновременно с доработкой узлов и агрегатов первого образца на заводе № 183 продолжалась сборка второго танка «Объект 140». По состоянию на 20 августа 1957 г. на нем были смонтированы ходовая часть, двигатель, приводы управления, баки-стеллажи, оборудовано отделение управления, а башня подготовлена для установки пушки. Кроме того, изготовили корпус для проведения испытаний обстрелом, башню к которому завод N“200 представил только в сентябре того же года. Обстрел одной из башен в октябре 1957 г. выявил ряд ее недостатков. Расчеты, выполненные во ВНИИ-100 в конце 1957 г. по результатам обстрела, позволили оценить броневую защиту танка «Объект 140». Так, видимая проекция башни машины даже при обстреле кумулятивными гранатами ПГ-2 и ПГ-82 не имела курсовых углов непробития. При обстреле кумулятивными снаряда калибра 76,2 и 85 мм башня также пробивалась со всех дистанций под любыми курсовыми углами.

Верхние и нижние лобовые детали носа корпуса танка «Объект 140» не пробивались гранатами ПГ-2 и ПГ-82, но носовая проекция корпуса пробивалась миной МК-11 и снарядами калибра 76,2 и 85 мм, при этом курсовые углы непробития составляли: для мины МК-11 — ±54°, для снарядов — ±36° и ±66°. У борта корпуса курсовые углы непробития для ПГ-82 равнялись ±26°, для МК-10 и МК-11 — ±23° и ±20°, для снарядов 76,2 и 85 мм — ±22° и ±11°. Корма корпуса представляла слабую защиту от кумулятивных средств поражения, имея курсовые углы непробития для гранат ПГ-82 — ±114°, для мин МК-10 и МК-11 — ±110° и ±107°, для снарядов калибра 76,2 и 85 мм — ±109° и ±102° соответственно. Одним из существенных недостатков броневой защиты танка «Объект 140» являлось отсутствие замковых соединений в сварных швах, что привело к низкой живучести корпуса при снарядном обстреле.

Сборку второго образца опытного танка «Объект 140» завершили в конце декабря 1957 г. Для трех образцов, предназначавшихся для полигонных испытаний, успели изготовить только борта и крыши корпуса, погоны башен и крышки люков.

Отставание с выполнением работ по созданию танка «Объект 140» было вызвано тем, что завод № 183 в процессе проектирования встретился со значительными трудностями, связанными с выполнением заданных ПТ. В виду отсутствия достаточного количества опытных конструкторов, ОКР выполнялись в основном молодыми конструкторскими кадрами, не имевшими достаточного опыта работы. В результате отдельные узлы и агрегаты оказались недостаточно работоспособными.
