Ремонт четырехтактного двигателя

Удерживая коленчатый вал от проворота ключом, вставленным в лючок в крышке генератора, головкой «на 9» отворачиваем три болта крепления звездочки ГРМ к распределительному валу.

Поддеваем тонкой отверткой звездочку цепного привода ГРМ и сдвигаем вместе с цепью с посадочного места на распределительном вале (12).

Если не планируется замена цепи или дальнейшая разборка двигателя, для ускорения сборочных работ удобно зафиксировать цепь мягкой проволокой на звездочке. Тогда при сборке не придется тратить время на совмещение меток.

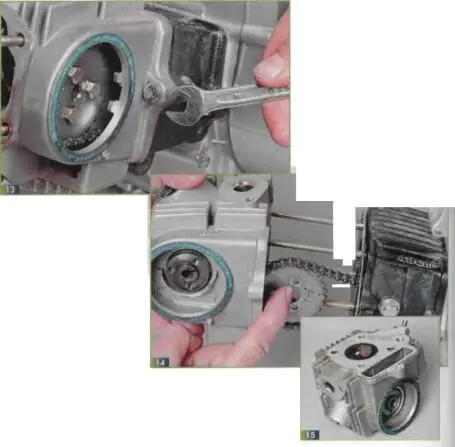

Отворачиваем ключом один болт крепления головки цилиндра к цилиндру (13).

Обстукиваем головку цилиндра деревянной или резиновой киянкой и сдвигаем по шпилькам, как по направляющим. Стык головки и цилиндра уплотнен металлоасбестовой прокладкой. Отделять головку следует осторожно, чтобы не повредить прокладку (14).

Прокладка имеет заформованное резиновое кольцо. При повреждении кольца, а также после нескольких снятий головки, чтобы не допустить течи масла, прокладку следует заменить.

С левой стороны цилиндра расположен болт, служащий осью роликового успокоителя цепи. При снятии головки цилиндра выворачивать этот болт нет необходимости.

Промываем головку цилиндра в бензине или очистителе двигателя, обращая внимание на камеру сгорания (15).

При обнаружении на ее поверхности нагара, удаляем его с помощью специального очистителя. Возможна очистка механическим способом — скребком, изготовленным из тонкой стали или проволочной щеткой (лучше перед этим оставить на полчаса в камере сгорания тряпку, смоченную ацетоном). При удалении нагара следует соблюдать требования техники безопасности.

Чтобы извлечь оси коромысел, устанавливаем распределительный вал в положение, соответствующее ВМТ конца такта сжатия. Если вал находится в другом положении, когда клапан (клапаны) поджаты, монтируем на место звездочку привода ГРМ и фиксируем ее хотя бы одним болтом. Поворачивая звездочку за зубья при помощи отвертки, устанавливаем по меткам нужное положение.

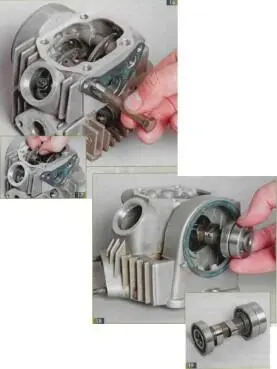

Заворачиваем по очереди в оси коромысел вспомогательный болт с резьбой М8 и извлекаем оси за головку болта (16).

Затем аккуратно вынимаем коромысла (17).

Коромысла и оси впускного и выпускного клапанов одинаковы, поэтому следует пометить их, чтобы не перепутать при сборке.

Легкими ударами выпрессовываем распределительный вал вместе с подшипниками (18).

Осматриваем кулачки вала для оценки их износа. При необходимости заменяем распределительный вал вместе с подшипниками (19).

При установке головки цилиндра на место наибольшую трудность представляет установка цепи и звездочки привода ГРМ. Если звездочка из цепи не извлекалась, протаскиваем ее при помощи проволоки через полость в головке и устанавливаем на посадочное место распределительного вала. Отверстия в звездочке и валу совмещаются только в одном (требуемом) положении.

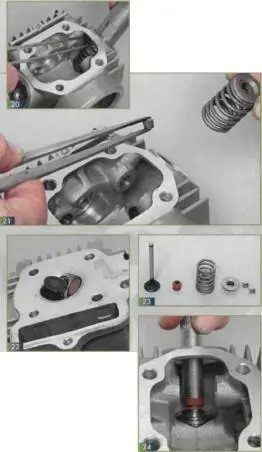

Эту операцию проводят в случае потери герметичности клапанов, для замены масло-съемных колпачков или клапанов. Для сжатия пружины клапана используем специальное приспособление (20).

Сжав пружину, извлекаем пинцетом сухарики и затем тарелку клапана, пружину и нижнюю опору пружины (21)

Затем аккуратно извлекаем из головки цилиндра сам клапан (22).

Детали фиксации впускного и выпускного клапанов одинаковы, однако их при сборке желательно не перепутать (23).

Сборка головки цилиндра производится в обратном порядке.

Эту работу производят в случае износа или повреждения маспосъемных колпачков. Признаком служит дымление двигателя и повышенный расход масла.

Для замены маслосъемных колпачков аккуратно поддеваем их отверткой и снимаем со стержня клапана. Осматриваем каждый клапан: если его стержень имеет следы износа, клапан следует заменить. При установке новых колпачков следует использовать специальную оправку. Колпачок должен устанавливаться с легким натягом (24).

Притирку клапанов производят в случае прорыва газов между рабочей кромкой клапана и седлом клапана, а также после замены клапанов. Для проверки герметичности соединения головку цилиндра располагаем по очереди вверх впускным и выпускным каналом и заливаем в канал керосин. Если появляются потеки жидкости со стороны камеры сгорания, то клапаны нуждаются в притирке.

Тщательно очищаем головку цилиндра, седла и клапаны от нагара. Наносим равномерно на рабочую поверхность тарелки клапана немного притирочной пасты. Вставляем клапан в направляющую втулку, на стержень клапана со стороны пружины надеваем резиновый шланг длиной около 100 мм. Зажимаем шланг между ладонями. Перемещая ладони одну относительно другой, вращаем через шланг стержень клапана в разные стороны. Периодически следует приподнимать клапан вверх и опускать на место. Притирка каждого клапана занимает 10–20 минут. После ее завершения очищаем от притирочной пасты клапан и его седло. Для вращения клапана вместо шланга можно также использовать различные приспособления с присосками, которые присасываются к тарелке клапана со стороны камеры сгорания.

Устанавливаем на место пружину клапана и тарелку пружины, затем при помощи специального приспособления сжимаем пружину и вставляем в тарелку два сухарика. Удаляем приспособление и проверяем клапан на герметичность.

Снимаем головку цилиндра, как описано выше, и прокладку под ней. Выворачиваем болт, служащий осью успокоителя цепи (25).

Извлекаем резиновый ролик успокоителя. Цилиндр вместе с головкой притягивается к картеру двигателя четырьмя гайками через шпильки, а также одним болтом непосредственно к картеру двигателя с левой стороны. Откручиваем ключом этот болт (26).
