Ремонт четырехтактного двигателя

В крышке расположен сальник коленчатого вала, который при необходимости изменяем (44).

Для замены цепи ГРМ в случае ее чрезмерного растяжения (износа) требуется:

— снять головку цилиндра (сам цилиндр снимать не требуется);

— снять левую крышку картера;

— снять ротор генератора и детали цепного привода коленчатого вала от электростартера (сам стартер изымать не требуется);

— снять крышку левой половины старте разъединять половины картера не требуется).

Для доступа к цепи ГРМ крестообразной отверткой отворачиваем два винта крепления крышки левой половины картера (опeрацию целесообразно производить ударной отверткой) (43).

В крышке расположен сальник коленчатого вала, который при необходимости изменяем (44).

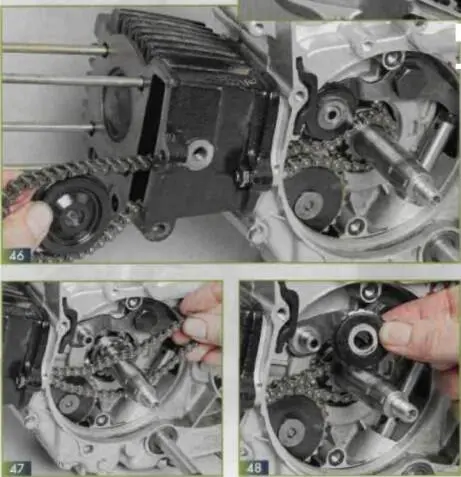

Отворачивает ключом палец направляющего шкива привода ГРM, который находится с левой стороны цилиндра. Извлекаем палец с подкладной шайбой (45) и в направлении к головке цилиндра извлекаем направляющий ролик цепи ГРМ (46).

Удаляем подвижное колесо натяжителя ГРМ (47) и извлекаем цепь через полость картера (48).

После установки новой цепи, а также при извлечении коленчатого вала, необходимо совместить метки в приводе ГРМ:

метка "Т" на роторе генератора должно находиться посредине смотрового отверстия в крышке генератора (49);

метки на звездочке распределительного вала должны располагаться и предписанном положении.

Проверка совпадения меток производится после сборки двигателя. Следует иметь в виду, что попытки провернуть коленчатый вал при несовпадающих метках могут привести к поломке деталей двигателя;

Вначале сливаем масло из картера двигателя и сообщающейся с ней полости коробки передач, вывернув пробку в нижней части картера. Снимаем рычаг кик-стартера, предварительно ослабив стяжной болт.

Для доступа к механизму сцепления, как и при полной разборке двигателя, необходимо снять правую крышку картера. Отворачиваем восемь болтов крепления крышки картера. Стык крышки и картера уплотнен картонной прокладкой. Перед снятием крышки двигатель укладываем на рабочий стол так, чтобы плоскость разъема крышки и картера располагалась горизонтально. Обстучав крышку, аккуратно ее снимаем (50).

Под крышкой открывается доступ к деталям полуавтомата выжима сцепления, т. е. к тарелке с тремя завальцованными в нее шариками, пружиной и плоским кулачком с приклепанным к нему основанием (51). Внутрь основания вставлена втулка с пружиной. Рычаг полуавтомата, сидящий на шлицах вала переключения передач, снимается свободно (52).

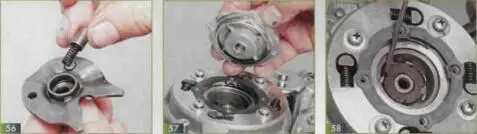

Для извлечения корпуса сцепления необходимо снять детали полуавтомата выжима: толкатель (пластину с шариками) (53), пружину (54), рычаг сцепления (55), двойную разделительную пластину с роликом и пружиной (56).

Отворачиваем четыре винта торцевой крышки сцепления и удаляем крышку (57).

При этом открывается доступ к гайке корпуса сцепления, которая зафиксирована шайбой-фиксатором. Отверткой с тонким жалом отгибаем усик шайбы (58).

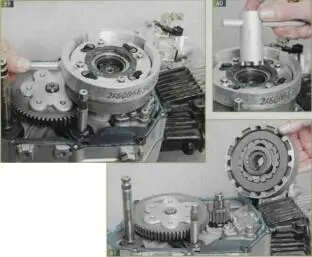

Надеваем приспособление для удержания корпуса сцепления на наружную поверхность корпуса сцепления (59) и специальным корончатым ключом отворачиваем гайку корпуса сцепления (60).

Из-под гайки извлекаем пружинную шайбу (на ее выпуклой стороне должна быть видна надпись out side, в противном случае шайба установлена неправильно) и корончатую шайбу.

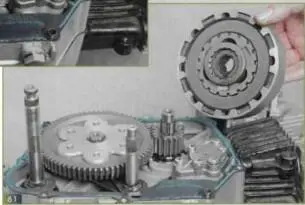

Со шлицевого конца коленчатого вала снимаем корпус сцепления (61).

Под корпусом расположена первичная ведущая шестерня, которая концами зубьев входит в ведущую втулку сцепления. Эта ведущая шестерня свободно снимается с шейки коленчатого вала. После снятия корпуса сцепления открывается доступ к масляному насосу.

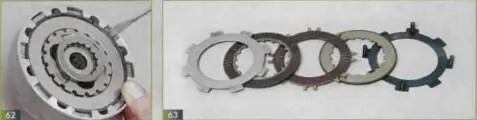

Поддеваем отверткой стопорное пружинное кольцо, расположенное у наружного края колпака сцепления (62).

Извлекаем пять дисков (ведущие и ведомые), разных по конструкции и расположению; при обратной сборке важно их не перепутать. На усики последнего (ведущего) диска надеты четыре пружинки (63). Извлекаем из корпуса сцепления ведомый диск и ведущую втулку. Отворачиваем крестообразной отверткой четыре винта крепления торцевой крышки и удаляем крышку (64).

Для доступа к центробежным грузикам тонким лезвием отвертки извлекаем четыре пружинки (65). Удаляем колпак, который преграждает доступ к деталям ведущего диска — пружинам и центробежным грузикам, которые удерживаются стопорным кольцом (66). При сборке вставляем ведущую втулку в ведомый диск так, чтобы выступы втулки попали в профильные пазы диска, а затем надеваем собранный узел на цилиндрическую поверхность ведущего диска. Детали полуавтомата монтируем в обратной последовательности. При установке рычага полуавтомата на шлицы вала следует следить за тем, чтобы носик рычага попал в прорезь плоского кулачка и расположился по оси его симметрии. Устанавливаем крышку. Важно, чтобы углубления регулировочной пластины попали на шарики тарелки полуавтомата.
