Следует заметить, что МТО с В-92С2 не является моноблочным, как того требует современная бронетанковая мода. Это является серьезным недостатком машины, но скорее в маркетинговом плане, нежели в боевом и техническом. Прямое сравнение скорости замены двигателя в МТО В-92С2 с моноблочными установками, казалось бы, явно не в пользу уральской конструкции. Однако не следует забывать, что МТО В-92С2 обладает в разы большей надежностью, ремонтопригодностью и, что немаловажно в современной ситуации, — существенно более низкой стоимостью. Высокие скоростные показатели замены моноблочного МТО в сложной полевой обстановке, на маршах, в условиях отсутствия механизированной технической поддержки не могут служить серьезным ар]ументом. В то же время экипаж российского танка всегда может устранить неисправность или выполнить несложный ремонт самостоятельно, не дожидаясь подхода машин техподдержки, и продолжить выполнение боевой задачи.

Учитывая важность сокращения времени на монтаж (демонтаж) силовой установки, конструкторами УКБТМ были разработаны организационно-технические мероприятия, позволившие сократить этот цикл для В-92С2. Так, время демонтажа двигателя уменьшено до 3,5 ч, что было наглядно продемонстрировано на территории инозаказчика 15* . Как пример можно отметить внедрение быстроразъемных соединений трубопроводов. Наряду с новым двигателем в состав унифицированного МТО вошли модернизированный входной редуктор (гитара), усиленная бортовая коробка передач (БКП) и усовершенствованная система охлаждения.

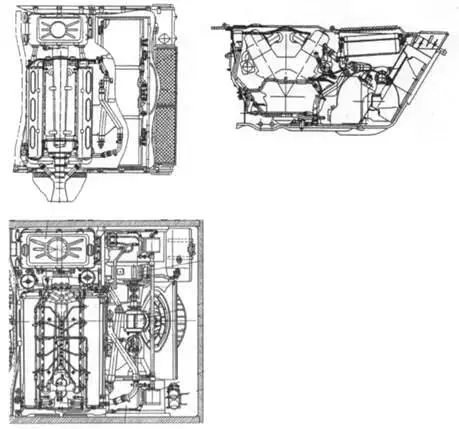

Унифицированное МТО с дизелем В-92С2.

МТО с дизелем В-84МС, устанавливаемое на ранних сериях Т-72БА.

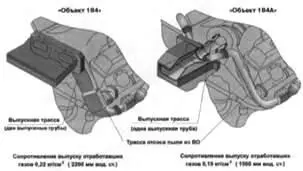

Совершенствование системы выпуска выхлопных газов.

Выхлопное устройство Т-72БА с двигателем В-92С2. Машина прошла ремонт в 2005 г.

Выхлопное устройство Т-72БА с двигателем B-84MC.

Диаграмма улучшения разгонных характеристик танка с двигателем В-92С2.

Усиление БКП заключается в увеличении числа пар трения во фрикционных элементах управления, линейных размеров роликов на осях сателлитов и количества сателлитов в планетарном ряде бортового редуктора, замене подшипника опоры солнечной шестерни на подшипник, имеющий большую динамическую грузоподъемность. Усилена заделка шпилек фрикционов, произведена унификация манжет и шариков разгрузочных устройств фрикционов.

В системе охлаждения применены новые алюминиевые водяные и масленые радиаторы повышенной теплоотдачи. По сравнению с медно- латунными радиаторами с сердцевиной трубчато-ленточного типа, которые применяются на танках Т-72Б в системах охлаждения и смазки, радиаторы пластинчато-ленточного типа обеспечивают в габаритах штатных радиаторов больший отвод тепла. Кроме того, был модернизирован фрикцион вентилятора системы охлаждения.

Конструктивные особенности двигателя В-92С2 позволили перекомпоновать систему выпуска отработанных газов, что привело к существенному снижению сопротивления выпуску (с 0,22 кг/см² до 0,15 кг/см²), а также добиться лучших аэродинамических условий прохода воздуха на участке между воздухоочистителем и турбокомпрессором.

Модернизированная ходовая часть Т-72БА, унифицированная с ходовой частью Т-9 °C/А, включает следующие элементы:

— гидроамортизатор повышенной на 30–40 % энергоемкости, заправленный специальной амортизаторной жидкостью 132–316;

— высокопрочный торсионный вал с повышенным уровнем допустимых значений за счет применения обработки методом ДСМ (деформационное старение маргенсита) для обеспечения увеличенных полных ходов опорных катков;

— уширенный опорный каток 750x190У с повышенным уровнем механических свойств, с пониженным уровнем тепловых напряжений, с наружным пониженным массивом из резины 4Э-1386, с креплением массива резины клеями «Хемосил»;

— ведущее колесо со специальной подпорной поверхностью, выполняющей роль ледорубов для очищаемости траков гусеницы от образования льда в периоды с отрицательными температурами;

— направляющее колесо с усиленными дисками с измененными ледорубами, с подковообразными отбуртовками вокруг окон и ребрами жесткости переменной высоты, расположенными подледорубами, с наибольшей высотой у ступицы;

— гусеницу с повышенным ресурсом, параллельными резинометаллическими шарнирами (РМШ), со штампованными траками, дающими возможность установки асфальтоходных башмаков, со стальными иглами на пальцах гусеницы, обеспечивающими электропроводность и снятие статического электричества с РМШ при движении танка;

— отбойник для предотвращения схода гусеницы с ведущего колеса в сторону бортовой передачи (борта); на корпусе в районе ходовой части приварен дугообразный упор, расположенный против входа гусеницы на ведущее колесо 16*.

При ремонте надгусеничные полки дорабатываются до варианта, принятого на Т-72Б с 1989 г., при этом передние металлические грязевые щитки заменяются на «мягкие» резинометаллические 17* .

Новая гусеница с параллельным РМШ.

Модернизация фрикциона вентилятора системы охлаждения СУ.

Усиленная бортовая коробка передач танка Т-72БА.

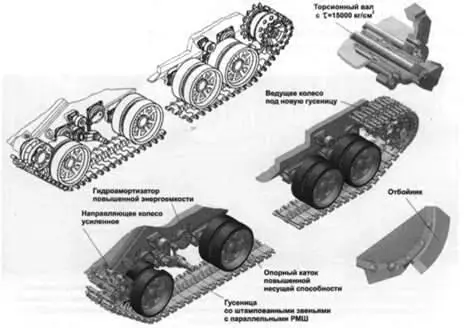

Ходовая часть танка Т-72БА до и после модернизации.

Для обеспечения командной управляемости на танке установлен комплекс средств связи «Абзац», который включает УКВ радиостанцию Р-173, радиоприемник Р- 173П, блок антенных фильтров и АВСК Р-174. Радиостанция обеспечивает дальность связи не менее 20 км как на месте, так и в движении по среднепересеченной местности.
