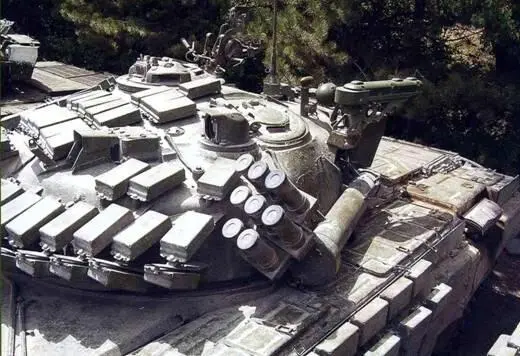

Башня грузинского танка Т-72Б, модернизированного

Ниже приведены элементы грузинских модернизированных танков типа Т-72.

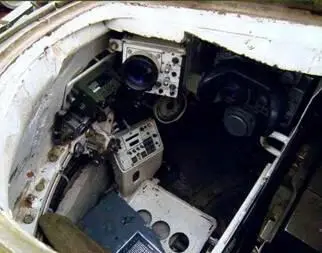

Рабочее место наводчика:

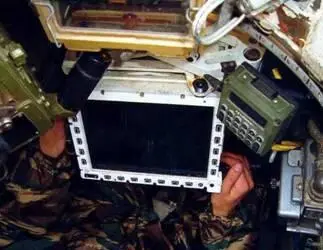

Рабочее место командира.

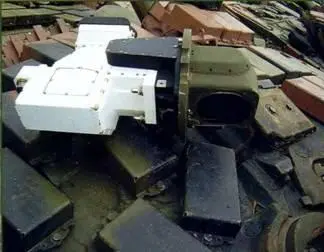

Тепловизионный прицел (Израиль).

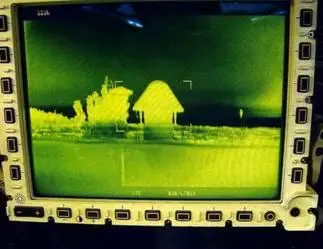

Отображение информации с тепловизионного прицела на мойитофкомандира в режиме «Дубль»

Е.И. Прочко, Р. Г. Данилов

В статье использованы фото из архивов ОГК СТЗИЛ и авторов.

Продолжение. Начало см. в «ТиВ» № 7/2009 г.

З

ЗИС-Э134 макет № 1

Летом 1954 г. перед только что сформированным СКБ ЗИС, первоначально насчитывавшем всего 20 человек, была поставлена задача: в короткий срок создать принципиально новый средний многоцелевой четырехосный (8x8) автомобиль сверхвысокой проходимости (он же быстроходный артиллерийский тягач АТК-6) грузоподъемностью 5–6 т.

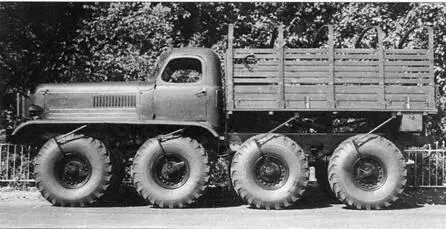

Поскольку опыта разработки таких машин не было, то для изучения вопросов повышения проходимости колесных автомобилей, а также для оценки влияния отдельных конструктивных параметров на проходимость в течение июля-августа 1955 г. был построен опытный четырехосный (8x8) грузовой автомобиль ЗИС-Э134 макет № 1.

В разработке и последующих испытаниях этого автомобиля участвовали конструкторы В.А. Грачев, М.В. Кашлаков, С.Г. Вольский, В.И. Соколовский, В.А. Паренков, С.Ф. Румянцев, Б.М. Дышман, Б.С. Карелин, П.С. Фомин, В.А. Вязьмин, Е.М. Гоникберг, ЕА Степанова, инженеры-исследователи ГА Матеров, Л.С. Липовский, В.Б. Лаврентьев, Г.Т. Крупенин, Н.Е. Каледин, ГА. Семенов, водители-испытатели А.В. Борисов, И.И. Дмитриев, В. Журавлев.

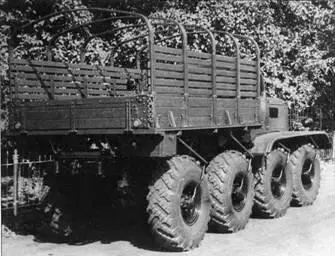

Автомобиль ЗИС-Э134 макет № 1. Вид 3/4 сзади.

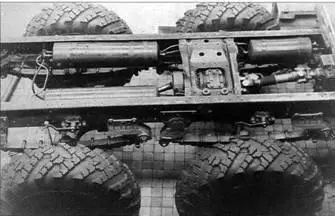

Рама и подвеска задних мостов автомобиля ЗИС-Э134 макет № 1.

Вид на сошку руля и размещение гидроусилителя (вид слева).

Маятниковый рычаг рулевого привода (вид справа).

При постройке автомобиля Э134 макет № 1 использовались главным образом детали и агрегаты серийных автомобилей, выпускаемых в то время московским автозаводом им. Сталина.

К раме автомобиля ЗИС-Э134 на восьми полуэллиптических рессорах были подвешены четыре моста от бронетранспортера ЗИС-152В. Все мосты являлись ведущими, а два передних, кроме того, и управляемыми. Управление четырьмя передними колесами осуществлялось с помощью трех продольных и двух поперечных тяг. С целью снижения нагрузок на водителя в систему рулевого привода включили гидроусилитель Львовского завода «Автопогрузчику действующий на первую продольную тягу руля. Для управления передними колесами между рулевыми приводами ввели маятниковый рычаг.

Передача крутящего момента от двигателя к колесам осуществлялась последовательно через гидротрансформатор, коробку передач, раздаточную коробку, коробки отбора мощности и мосты. Соединительные карданные валы были изготовлены из соответствующих изделий автомобилей ЗИС-150, ЗИС-151 и ЗИС-110.

Верхнеклапанный двигатель ЗИС-120ВК, установленный на ЗИС-Э134 макет № 1, был выполнен на базе мотора ЗИС-120 и отличался от серийного образца измененными блоком цилиндров, его головкой, системой газопроводов и клапанным механизмом. Расположение всех клапанов — верхнее, с приводом через штанги и коромысла от нижнего распределительного вала. Впускной и выпускной газопроводы размещались с противоположных сторон двигателя, причем впускной газопровод имел водяной подогрев.

Непосредственно за двигателем размещался гидротрансформатор (трехколесный; состоял из насосного колеса, неподвижного реактора и турбинного колеса) от опытного образца автобуса ЗИС-155. В корпус гидротрансформатора было вмонтировано сцепление, обеспечивающее блокировку гидротрансформатора или его включение. Управление гидротрансформатором и сцеплением — электропневматическое.

Наличие гидротрансформатора на автомобиле значительно облегчало работу водителя — не требовалось частое переключение передач и автоматически обеспечивалось непрерывное и необходимое тяговое усилие (плавно изменяло передаточное отношение в соответствии с нагрузкой). Отсутствие жесткой связи между двигателем и трансмиссией (наличие гидравлического звена) исключало опасность остановки двигателя при больших перегрузках и демпфировало возможные вибрации. Указанное свойство благоприятно сказывалось на повышении долговечности агрегатов трансмиссии. В корпус гидротрансформатора была вмонтирована небольшая шестеренчатая передача, обеспечивающая реверс. Выходной вал гидротрансформатора соединялся с помощью короткого карданного вала с первичным валом коробки передач.

Коробка передач серийная — от автомобиля ЗИС-150 (но с измененными передаточными отношениями). Крышку коробки передач позаимствовали у бронетранспортера ЗИС-152, потому что на ней был предусмотрен рычаг переключения с изгибом вперед (изгиб рычага позволял водителю удобно переключать передачи в смещенной назад коробке).

От коробки передач момент с помощью укороченного карданного вала подводился к раздаточной коробке, на верхнем выходном валу которой был смонтирован ленточный тормоз с механическим управлением из кабины водителя. От раздаточной коробки крутящий момент с помощью двух карданных валов подводился к специально изготовленным коробкам отбора мощности, установленным на втором и четвертом мостах.
