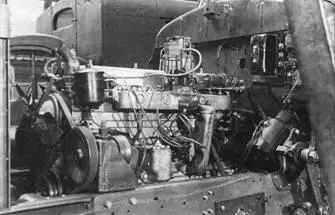

Двигатель ЗИС-120ВК и насос гидроусилителя руля (вид слева).

Гидротрансформатор от опытного образца автобуса ЗИС-155, установленный на автомобиле ЗИС-Э134 макет № 1.

Компоновка основных агрегатов шасси автомобиля ЗИС-Э134 макет № 1.

Привод от раздаточной коробки к коробке отбора (на четвертом мосте) и от коробки отбора к третьему мосту.

Вращение колес первого моста в ту же сторону, что и у второго, достигалось наличием в коробке отбора мощности паразитной шестерни. В связи с тем, что третий мост был перевернут назад, момент к нему подводился карданным валом от паразитной шестерни задней коробки отбора мощности. Задние мосты имели ручную блокировку дифференциалов.

Рама ЗИС-Э134 отличалась от рамы автомобиля ЗИС-151 тем, что в ее передней части к лонжеронам приваривались угловые усилители, позволяющие спрямить нижнюю полку лонжеронов и выдержать одинаковую высоту лонжеронов на всем их протяжении. Это было продиктовано установкой подвески от бронетранспортера ЗИС-152. Поперечины рамы для крепления коробки передач и раздаточной коробки установили в новых местах, а саму раму укоротили сзади на 600 мм. На переднюю и заднюю подвески были установлены амортизаторы от ЗИС-151.

Платформу, имевшую металлическое (ферменное) основание, позаимствовали у автомобиля ЗИС-121 В. Кабина использовалась серийная, от ЗИС-150. Для вывода в нее рычагов управления гидротрансформатором, тормозами, коробкой передач и раздаточной коробкой в полу и между сидениями вырезали специальные люки (в связи с этим кабина стала двухместной). Нижнюю часть проемов дверей переделали с учетом расположения колес второго моста.

Автомобиль оснащался системой регулирования давления воздуха в шинах размером 14.00–18. Прокладка воздухопроводов, крепление их и ряд деталей системы регулирования давления воздуха в шинах были выполнены по месту. Блок шинных кранов использовался от амфибии ЗИС-485, с добавлением к нему на специальном переходнике еще двух кранов. От них через шланги в поводках воздух подводился к головкам на колесах, причем углы наклона и поворотов установили на основании проверки кинематики подвески.

После переезда передними колесами через препятствие ЗИС-Э134 макет № 1 проявил тенденцию к раскачиванию (галопированию) относительно горизонтальной оси.

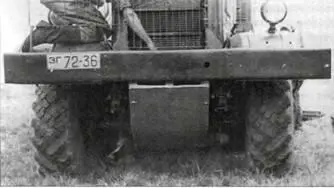

Размещение поддона на автомобиле ЗИС-Э134 макет № 1.

Испытания ЗИС-Э134 макет № 1 с поддоном на заболоченном лугу.

Постройка опытного четырехосного автомобиля-макета завершилась 17 августа 1955 г., после чего началась его обкатка.

В ходе пробега протяженностью 1000 км по шоссе Москва — Минск велись наблюдения за работой агрегатов и их температурными режимами. Движение в направлении от Москвы осуществлялось без груза со средней скоростью 42 км/ч; путь обратно — с нагрузкой в 2,5 т при средней скорости 43,7 км/ч. Расход топлива при движении без груза составил 59 л/100 км, с грузом — 63,3 л/100 км.

Температура всех агрегатов была нормальной (только в начале наблюдалась несколько повышенная температура коробок отбора мощности). Отмечалось, что при движении по шоссе без груза автомобиль слегка водит. При осмотре выяснилось, что изогнут шток гидроусилителя руля и погнулась первая поперечная рулевая тяга. После устранения всех дефектов в рулевом приводе автомобиль был вновь опробован на шоссе и показал хорошую устойчивость на всех скоростях движения.

После переезда передними колесами через препятствие (при давлении воздуха в шинах ниже 1,5 кг/см 2 ) четырехосный автомобиль проявил тенденцию к раскачиванию (галопированию) относительно горизонтальной оси, проходящей через середину базы второго и третьего мостов. При малых оборотах двигателя чрезвычайно трудно было осуществить на месте поворот колес из-за недостаточной производительности насоса гидроусилителя. Кроме того, невозможно было повернуть рулевое колесо на месте при неработающем двигателе или при буксировке ЗИС-Э134 другим автомобилем.

В работе гидротрансформатора дефектов в процессе обкатки не выявилось, однако вначале, когда сопротивления в агрегатах были повышенными, переключение гидротрансформатора напрямую, при включенной 4-й передаче в коробке передач, не происходило. Переход напрямую в гидротрансформаторе был возможен только при передаче в коробке передач не выше 3-й.

После прохождения половины пути (500 км) переход гидротрансформатора напрямую при 4-й передаче в коробке передач стал производиться при скорости движения автомобиля около 37 км/ч.

В момент преодоления автомобилем препятствия на пониженных передачах, при достижении определенных оборотов двигателя, происходило переключение гидротрансформатора напрямую, сопровождающееся рывком. Это вызывало пробуксовку колес, для устранения которой в указанных режимах следовало блокировать центробежный регулятор.

При работе только на режиме гидротрансформатора температура рабочей жидкости быстро росла и при движении по шоссе достигала предельно допустимого значения 120 °C уже после пробега в 1–2 км.

При движении по сильно заболоченному лугу площадью 30x70 м со слабым покровом глубиной до 400 мм автомобиль без блокировки дифференциалов при давлении воздуха в шинах 0,3–0,4 кг/см 2 уверенно прошел заболоченный участок вдоль и поперек.

На болоте с трясиной глубиной 1,5 м, покрытом травой и мхом, ЗИЛ-Э134 с нагрузкой 3 т при давлении воздуха в шинах 0,2 кг/см 2 смог преодолеть расстояние около 5 м, без нагрузки — вдвое больше, но погрузился мостами в болото и забуксовал. Основной причиной этого стало сопротивление приподнятой и застрявшей части покрова болота между колесами и рамой, которое превосходило силу тяги автомобиля. Попытки двигаться по болоту с внутренним давлением в шинах 0,05 кг/см 2 также успеха не имели.
