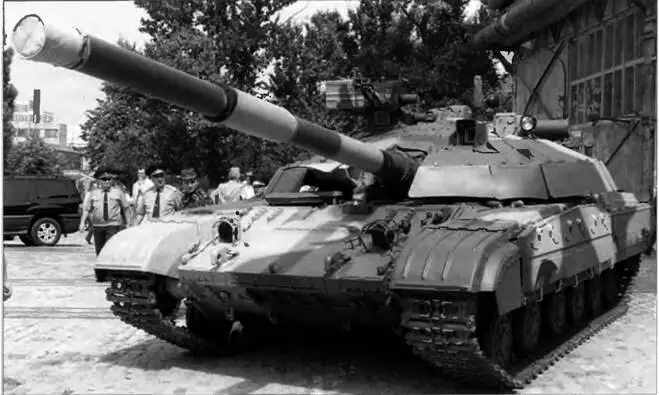

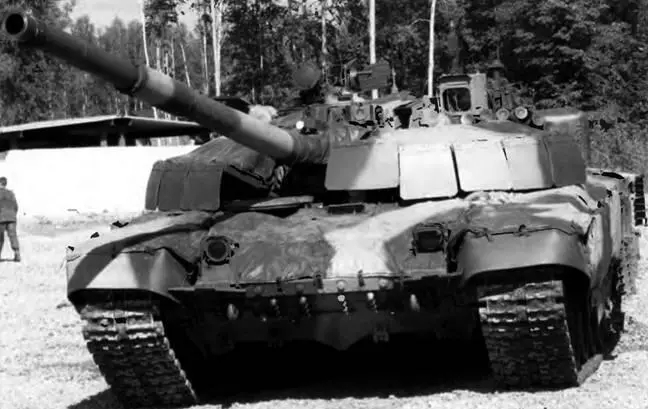

Вверху: модернизированный танкТ-64Б (БМ «Булат»); внизу: модернизированный танк Т-72Б «Рогатка». Фото А. Гина и Д. Затонского.

На башне танка Т-90 установлены семь контейнеров и один блок динамической защиты, которые? перекрывают примерно 50% лобовой проекции башни при нулевых курсовых углах обстрела. В связи с неудачной (по мнению автора) схемой установки прожекторов- постановщиков помех из состава КОЭП «Штора-1» большой участок проекции башни в наиболее угрожающих секторах обстрела не прикрыт динамической защитой. Участки по бокам от амбразуры также прикрыты весьма слабо – одним контейнером и одной секцией уменьшенного размера. В результате весьма противоречивых решений защиту от заявленных разработчиками противотанковых средств обеспечивает менее половины лобовых участков башни. Особенно стоит заметить, что мало внимания уделено защите ослабленных зон башни в районе амбразуры. К сожалению, не видно прогресса в этом вопросе и на Т-90 последних серии со сварной башней.

Решения по обеспечению защиты башни танка Т-84 выгодно отличаются от российского аналога: на башне установлены 21 контейнер и четыре блока (либо 25 контейнеров) динамической защиты. Контейнеры выполнены для индивидуального размещения двух элементов кумулятивной защиты ХСЧКВ 34, что значительно повышает живучесть башни при обстреле, так как при срабатывании элементов не происходит резкого снижения защищенности перекрываемой лобовой проекции тапка. Прожектора-постановщики помех из состава КОЭП «Варта» установлены поверх контейнеров динамической защиты. Внимание также уделено защите участков в районе амбразуры башни, которые но конструктивным причинам имеют несколько меньшую защиту, чем другие участки.

Нужно отметить, что ситуация в плане увеличения перекрываемой ДЗ площади башни значительно улучшена на модернизированном Т-72В с комплексом ДЗ модульного типа «Реликт». В отличие от Т-90, это т танк пе комплектуется прожекторами-постановщиками помех, которые на Т-90 установлены вместо части контейнеров ДЗ, тем самым снижая защиту башни в наиболее опасных направлениях обстрела, а также при своей работе демаскирующими танк в ИК-диапазоне. В целом танк Т-72Б «Рогатка» наряду с танками Т-84 и Т-64БМ является примером комплексного многоуровневого подхода к вопросам защиты.

В России планируется крупномасштабная модернизация танков Т-72В и Т-80В с оснащением их комплексами ДЗ нового тина. Стоит заметить, что украинские Т-64В, модернизированные с применением модульной ДЗ, демонстрировались еще в 1999 г. однако за последние семь лет в силу различных причин (скорее относящихся к политической, чем к технической сфере) было модернизировано не более 50 машин. Данное положение весьма тревожно в условиях существенного отставания бронезащиты танка Т-64Б, составляющих основу танковых войск Украины, от современных ПТС (производство Т-64Б/БВ завершилось в 1987 г.).

Особенности размещения динамической защиты на танках Т-90 (Российская Федерация) и Т-84 (Украина).

Т-90

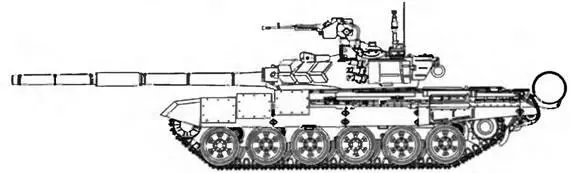

Силовые экраны, защищающие борта корпуса Т-90 и Т-84.

Размещение контейнеров ДЗ на башне

Установка элементов динамической защиты на ВЛД корпуса

Т-84

Установка контейнеров с кумулятивными защитными устройствами на башню.

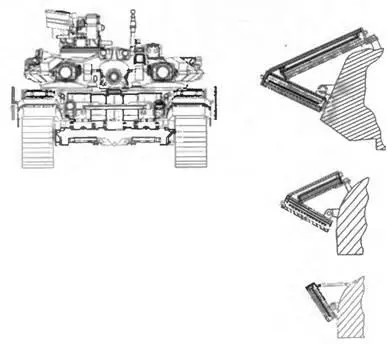

Размещение контейнеров ДЗ на башне Т-84 и Т-90.

Схематически показан сектор перекрытия проекции контейнерами ДЗ

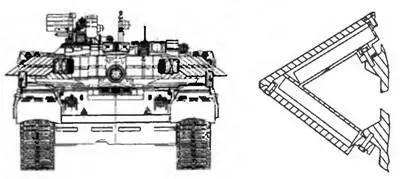

Установка элементов защиты на ВЛД корпуса

Элементы кумулятивной защиты (ЭКЗ) ХСЧКВ 19иХСЧКВ34

На верхней лобовой детали (ВЛД) корпуса тапка Т 90 установлена встроенная динамическая защита, которая является неотъемлемой частью самого корпуса. Д\я своего времени это было передовое решение, однако сейчас оно требует усовершенствования. Основной причиной этого является сложность ремонтно-восстановительных работ при поражении и сложности при проведении модернизации. Кроме тою, при срабатывании элементов динамической защиты, расположенных в ячейке, вследствие фугасного воздействия возможно разрушение сварных швов, что ведет к выходу из строя как сработавшей ячейки, так и ячеек, смежных с пей. Эго обуславливает большую трудоемкость восстановительных работ после срабатывания элементов динамической защиты. Кроме того, оборудование танка комплексом «Контакт-5» производится в процессе изготовления танка в заводских условиях, что затрудняет его модернизацию и обслуживание.

Модульная структура защиты ВЛД Т-84 и Т-64БМ и танков, оснащенных ДЗ «Реликт», обеспечивает ряд преимуществ, таких как легкость в обслуживании (в том числе возможность замены поврежденных модулей в полевых условиях), большая проекция ВЛД, перекрываемая модулем, возможность быстрой модернизации большого количества танков.
