Силовые экраны корпуса Т-90 выполнены из цельных стальных плит. Подобные экраны обладают существенным недостатком – значительно меньшим перекрываемым ими участком бортовой проекции. Силовые экраны корпуса Т-84 выполнены разрезными, перекрываемая ими площадь значительно больше, чем у экранов Т-90, однако защита, обеспечиваемая ими, несколько меньше, чем у экранов Т-72Б/Т-90.

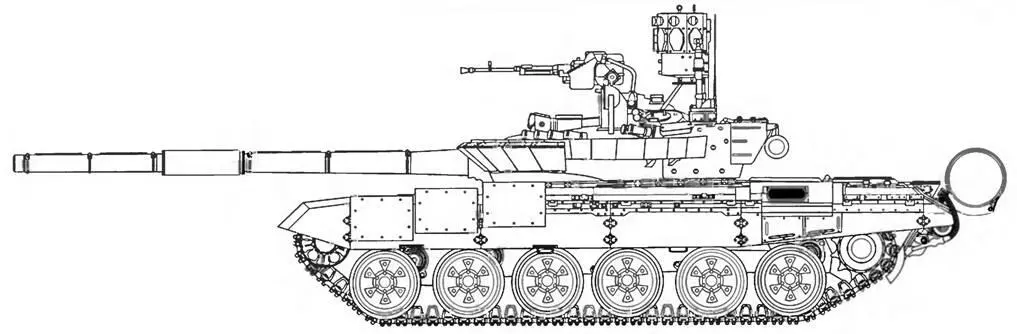

Установка КАЗ «Арена» на танк Т-90.

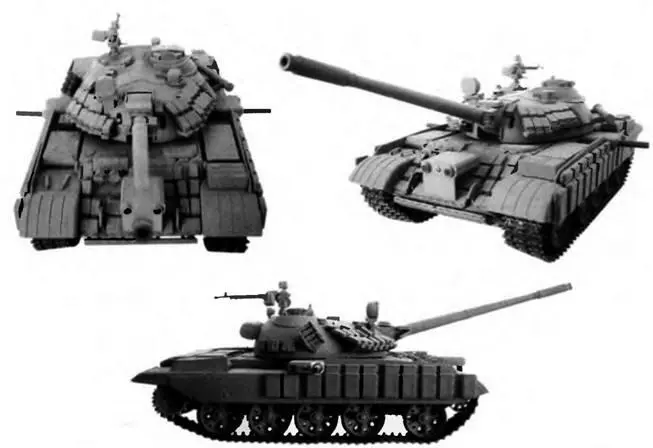

КАЗ «Заслон» может быть установлен на все типы отечественных и зарубежных основных и средних танков, а также на БМП и БТР, в том числе и устаревших образцов (на модели пример размещения КАЗ «Заслон» на танке Т-54). При использовании КАЗ на танке ствол пушки комплектуется защитным кожухом из композитного материала.

Установка комплексов активной защиты на существующие образцы БТТ всегда было сложной задачей. При разработке состоящих на вооружении танков возможность применения на них КАЗ изначально не предусматривалась. В связи с этим возникает ряд проблем, связанных с установкой довольно значительных объемов дополнительного оборудования на танк. Кроме того, установка существующих КАЗ также усложняется их негибкой компоновкой, которая требует изменения размещения использующегося на танке оборудования, прежде всего динамической защиты.

Танк Т-90 с КАЗ «Арена» был продемонстрирован в 2002 г. ходе выставки «Russian Expo Arms». В связи с установкой этого комплекса значительно возросла заметность образца – на башне размещена РЛС больших габаритов. Вместо верхних секций контейнеров ДЗ установлены заглушки, так как наличие пусковых шахт комплекса препятствует полноценному размещению ДЗ.

Не смогли найти оптимального решения и израильские специалисты, о чем свидетельствовал продемонстрированный па выставке LIC-2005 танк «Меркава» МкЗ с комплексом «Трофи». При установке комплекса пришлось ослабить основное модульное бронирование башни. Одним из вариантов решения может быть использование модульной структуры КАЗ «Заслон». Это дает возможность устанавливать его на надгусеничных полках и на кормовой части башни танка и позволяет, в отличие от существующих аналогов, но увеличивать заметность тапка и его габаритов по высоте. Это выгодно отличает «Заслон» от таких аналогов, как «Арена», на котором массивным и плохо защищенный радар размещен па крыше башни, и если он будет поражен, комплекс становится бесполезным. Бронекорпус модулей «Заслон» обеспечивает защиту от пуль стрелкового оружия и осколков снарядов, а при поражении одного из модулей остальные продолжают функционировать.

Как известно, первые серьезные разработки по комплексам активной и динамической защити в СССР начались еще в 1960-е гг., и уже тогда танкистов начали волновать вопросы тактического характера, связанные с взаимодействием пехоты и танков, оснащенных КАЗ. Со времен Великой Отечественной войны было принято, что вместе с танками идет в атаку и пехота, либо в пешем порядке, либо «на броне» тапка. В ранее предложенных и разрабатываемых сейчас КАЗ при подрыве контрбоеприпасов поражающие элементы при разлете выводят из строя на своем пути и легкобронированную технику, и живую силу. По сути, широкое внедрение КАЗ повлечет за собой значительное переосмысление тактики взаимодействия танков с пехотой. Однако в современном бою мощные противотанковые боеприпасы при определенных условиях способны уничтожить любой танк, даже оснащенный динамической защитой. При этом уничтожается сам танк, его экипаж, а вместе с ним (в результате воздействия осколков корпуса боеприпаса и вторичных осколков) гибнет и находящаяся рядом пехота. Если на тапке будет активная защита, то ему будет обе спечена высокая степень защиты от всех существующих ПТС. Правда, при этом тоже возможны потери сопровождающей танк пехоты, но сам танк и его экипаж будут продолжать бой.

Еще одной проблемой является воздействие динамической защити и осколков атакующего ПТС на защищаемый объект. Осколки ПТС и вторичные осколки, образующиеся при взаимодействии снаряда с корпусом танка и динамическом защитой, являются серьезным фактором, воздействие которого на ствол танковой пушки необходимо учитывать. Многочисленные испытания, проведенные в период конца 1960 – середины 1980-х гг., свидетельствовали о значительном вреде, наносимом стволу танковой пушки осколками, образующимися в результате попадания ПТС (и срабатывания ДЗ), что может привести к потере боеспособности.

Этот серьезный вопрос оставался без внимания долгое время, и решения но защите пушек отечественных танков от данной угрозы появились лишь недавно Был предложен защитный кожух из высокоэффективного композитного материала, который обеспечивает не поражаемость ствола при подрыве мощного осколочного боеприпаса (и воздействия поражающих факторов при срабатывании КАЗ и ДЗ) в непосредственной близости.

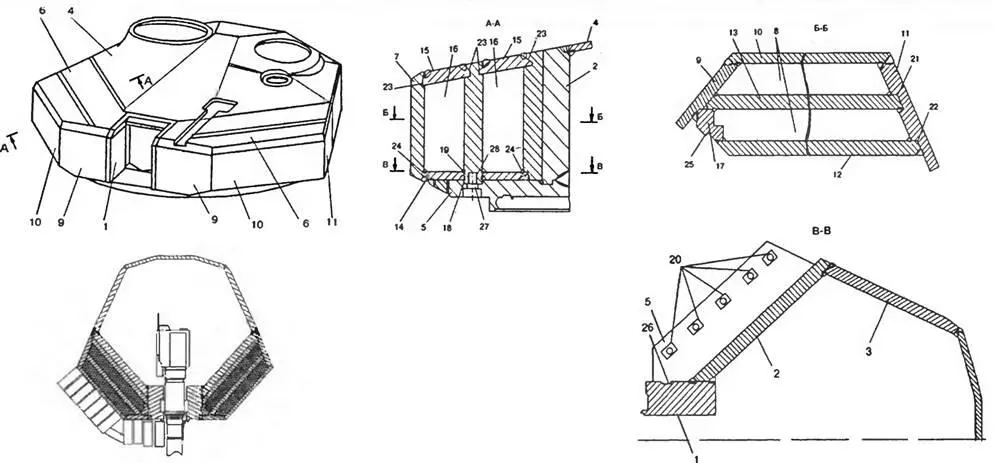

Модульная бронезащита башни:

7 – амбразура; 2 – передняя стенка; 3 – борт; 4 – крыша; 5 – донный лист; 6 – модуль; 7 – сварной корпус, 8 – ячеистый наполнитель; 9, 10, 11, 12 – боковые и тыльные стенки; 13 – перегородка; 14-донный лист модуля; 15 – крышки; 16 – полость для наполнителя; 17 – опорная деталь; 18 – выступы 19 – сквозные отверстия 20 21 – пазы 22 – паз боковой стенки; 23, 24 – пазы; 25 – выступ; 26 – паз 27 – отвороты с резьбой; 28 – отверстия

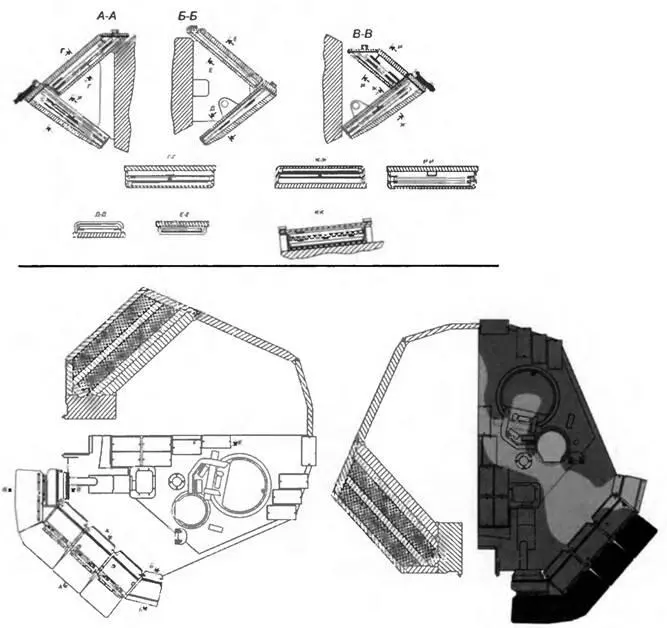

Схема башни танка «объект 478БЭ» (Т-80УД со сварной башней, поставлявшиеся на экспорт в Пакистан) с динамической защитой «Контакт-5».

Дальнейший рост защищенности танков, по мнению специалистов, связан с применением модульной конструкции броневой защиты корпуса и башни танка. Такая конструкция позволяет без изменения толщины и массы брони повысить противоснарядную стойкость, обеспечивает возможность совершенствования брони на протяжении жизненного цикла танка и возможность замены старых модулей новыми, изготовленными из брони, созданной с учетом последних технологических достижений. Защитные модули могут быстро заменяться в случае их повреждения. Причем эти работы могут выполняться в полевых условиях. Кроме того, возможно изготовление защитных модулей в условиях массового производства, которое значительно снижает их стоимость.
