При установке с вертолета ПДМ-1М, снаряженные взрывателями со штангами, размещаются в специальном подвесном контейнере, из которого мины сбрасываются в воду автоматически в определенной последовательности путем подачи команды с пульта управления минированием.

Установка мины вручную производится с берега вброд двумя саперами На берегу с предохранительного механизма снимается колпачок, мина берется за вырезы в балластной плите, Заносится в воду на отмеченное вешками место и опускается па дно.

При установке этих мин учитывается, что время растворения сахарного предохранителя в диапазоне рабочих температур от +30 до 0 С составляет от 8 мин до 2,5 ч соответственно.

В результате воздействия десантно-высадочных средств противника, например плавающего танка, на штангу она наклоняется вместе с головной частью взрывателя, при этом срабатывает исполнительный механизм, вызывая взрыв запала МД-10 и дополнительного детонатора заряда ВВ, поражая цель фугасным действием взрыва.

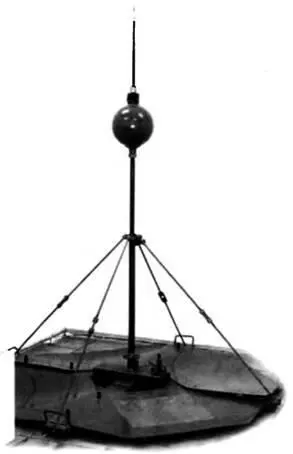

Противодесантная донная мина ПДМ-2 (рис.2) имеет мощный заряд ВВ, сферическую боевую часть, штангу, взрыватель ВПДМ-2 с увеличенным усилием срабатывания и балласт в виде подставки, состоящей из крестовины, закрепляемых на ней четырех металлических листов, телескопической стойки для регулирования глубины установки и растяжек, обеспечивающих устойчивость при волнении моря.

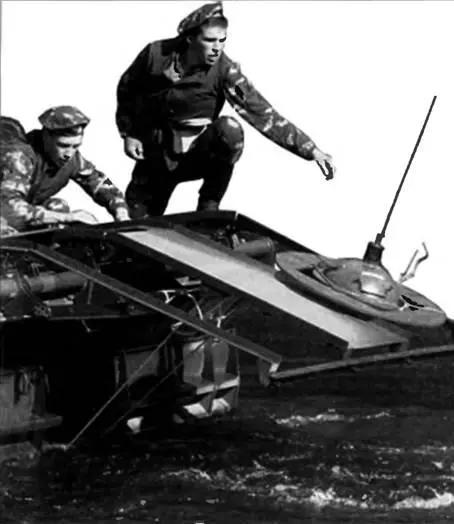

Рис. 1. Противодесантная донная мина ПДМ-1М, СССР.

Рис.2. Противодесантная донная мина ПДМ-2, СССР.

Рис.З. Якорная речная мина ЯРМ, СССР.

Мина ПДМ-2 устанавливается с плавсредств и вручную вброд.

Якорная речная мина ЯРМ (рис.3) состоит из сварного стального корпуса с зарядом ВВ конической формы с воздушной полостью для обеспечения плавучести, контактного механического взрывателя типа ВРМ с датчиком цели в виде крестовины и якоря с механизмом автоматической установки на заданное заглубление.

Установка мины ЯРМ производится с плавсредств, оборудованных простейшими приспособлениями.

Последующая разработка – мина ПДМ-3Я – имеет сварной корпус сферической формы с зарядом ВВ сегментной формы и воздушной полостью. Конструкция мины включает три контактных электрозамыкателя, электродетонатор ЭДП р, источник тока, сахарную рвушку, предохранительный прибор, осушитель, самоликвидатор- взрыватель ЭХВ-7 с электроконтактной пробкой, а также якорь.

Контактные электрозамыкатели этой мины являются датчиками цели Сахарная рвушка служит для удержания в служебном обращении предохранительных колпачков контактных электрозамыкателей в снаряженной мине и автоматического освобождения колпаков после установки мины в воду. Предохранительный прибор предназначен для создания разрыва в электрической цепи – обеспечения безопасности обращения с миной при снаряжении и установке и для автоматического замыкания электрической цепи мины после ее установки в воду. Осушитель, содержащий окись калия, используется для поглощения влаги из воздуха внутри корпуса мины. Самоликвидатор, выполненный в виде электрохимического взрывателя ЭХВ-7, предназначен для взрывания мины или перевода ее в безопасное положение по истечении заданного времени замедления. Якорь выполнен в виде двухосной тележки для перемещения мины в процессе сборки и установки в воду, имеет закрепленную на ней вьюшку с минрепом.

Установка ПДМ-ЗЯ производится с плавсредств путем сталкивания их вручную по рельсам и скату за борт. Схема установки этих мин приведена па рис 4.

Конструкции описанных выше отечественных противодесантных мин к настоящему времени устарели, тем не менее, они имеют требуемые ТТХ регулируемую глубину установки, штормоустойчивость, взрывоустойчивость при срабатывании соседней мины, безопасность в серийном производстве и в обращении.

Стоит отметить, что создание противодесантных мин – процесс достаточно сложный. При проектировании необходимо учитывать глубину установки мины, ее штормоустойчивость, заиливание, эффективную глубину подрыва, характеристики цели поражения и многие другие факторы. Для этих целей служат методы математического и физического моделирования процессов функционирования противодесантной мины.

В 1990-е гг. прошлого века в нашей стране была создана кассета КПДМ-4 с противодесантной якорной миной ПДМ-4 для дистанционной установки вертолетной системой минирования ВСМ-1 (рис.5, а, б).

ПДМ-4 снабжена предконтактным взрывателем с датчиком цели индукционного принципа действия, имеет механическую и пиротехническую ступени предохранения, электронный самоликвидатор, встроенный ампульный источник тока, а также якорь с регулируемой перед применением глубиной установки. Эта мина поражает десантно-высадочные средства, плавающие танки и бронетранспортеры вероятного противника фугасным действием взрыва мощного заряда ВВ.

Следует подчеркнуть, что но всем параметрам ПДМ-4 соответствует требованиям дополненного Протокола II Женевской Конвенции в части ограничений по применению мин, отличных от противопехотных

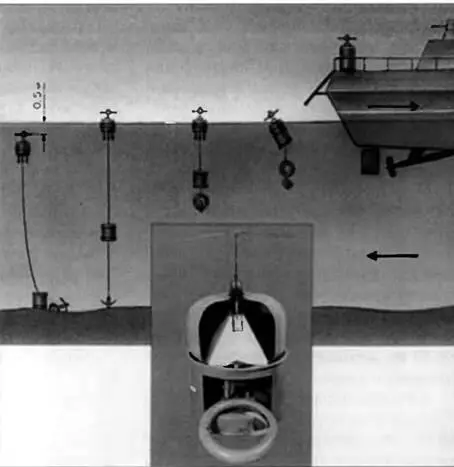

Рис.4. Схема установки мин ПДМ ЗЯ:

1-5 – положения мин в процессе установки.

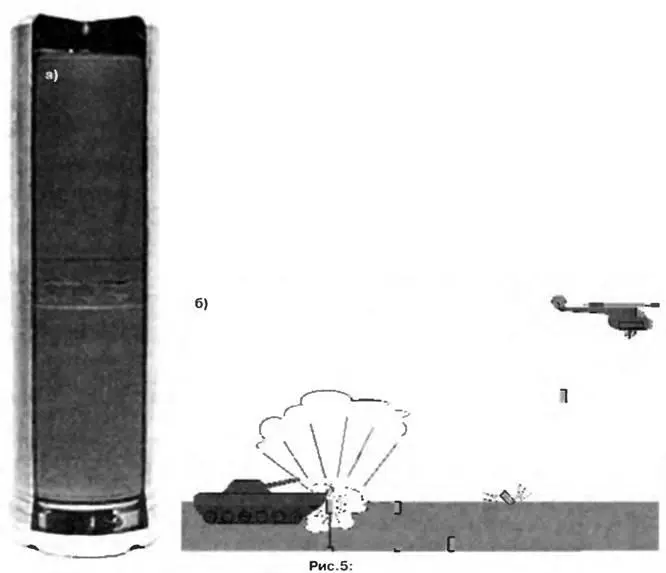

а – кассета КПДМ-4 с противодесантной якорной миной ПДМ-4 дистанционной установки, Россия;

б – схема установки мины ПДМ-4

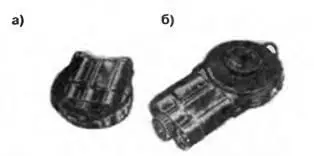

Рис.6. Речная донная мина, Нидерланды:

а – корпус мины; б – мина в сборе

Страны НАТО уделяют особое внимание средствам минирования водных рубежей.

В 1960-е гг в Нидерландах была разработать речная донная мина, которая считается более эффективной по сравнению с известной речной сплавной миной, созданной во Франции Общий вид мины показан на рис. 6, основные ТТХ приведены в таблице.

Мина имеет следующие основные части: заряд ВВ с присоединяемым корпусом, чувствительный элемент, коаксиальный кабель и якорь с тросиком Она разработана па базе известной противотанковой мины №26 для использования в двух вариантах: как речной и противотанковой.
