Мина №26 используется в качестве заряда ВВ К ней с помощью хомута присоединяется корпус, имеющий три отделения: д\я якоря с тросиками, источника питания с предохранительно- исполнительными механизмами и для чувствительного элемента.

Чувствительный элемент – неконтактного типа, реагирующий на металлическую массу переправляющихся средств. Он заключен в обтекаемый корпус и соединен с миной коаксиальным кабелем, по которому осуществляется питание электронной схемы чувствительною элемента и подается команда на подрыв. Для фиксации мины в месте установки применяется якорь.

В Италии в послевоенные годы разработано несколько моделей противодесантных мин, предлагаемых д\я своей армии и продажи другим странам. Характерным д\я этих устройств является использование в качестве их основы противотанковых мин, у которых обычный (пневмомеханический или механически») взрыватель заменяется специальным.

Разработаны следующие модели:

– EPR3.6- инициативная разработка фирмы Misar, выполнена на базе противотанковой неметаллической мины ТС 3,6 и оснащена электронным взрывателем. Может использоваться в качестве диверсионной, срабатывающей через заданный срок после взведения;

– MAS 22 (рис.7) – донная мина, предназначена для вывода из строя боевых машин, преодолевающих водные преграды, и плавсредств. Имеет полусферический корпус, сверху которого расположен механический взрыватель с приводом в виде штыря. В нижней части корпуса кренятся три заостренных штыря, служащих для фиксации мины на дне водной преграды. Общая масса мины – около 23 кг, масса ВВ – 18 кг.

– противодесантная мина «Манта» – донная, служит для вывода из строя мало- и среднетоннажных десантных судов (водоизмещением до 1300 г), а также плавающих машин и танков Может устанавливаться на мелководье с вертолетов. плавсредств или доставляться к месту установки аквалангистами. Имеет корпус в форме усеченного конуса, в котором размещены заряд ВВ и магнитоакустический взрыватель с источником питания. В составе взрывателя имеются приборы кратности и блок самонейтрализации с регулируемым сроком срабатывания от 1 до 511 суток (с интервалом 1 сутки).

Бурное развитие микропроцессорной техники и военной промышленности позволил разработать новую концепцию противодесантных мин – появились самонаводящиеся мины. Основное требование – обеспечение возможности прикрытия одной миной участка побережья большой протяженности.

В 1990-е гг. в США фирмой «ЭКО» в инициативном порядке создана противодесантная кумулятивная мина MOWAM 1*повышенной эффективности (рис. 8) Боевая часть этой мины – самонаводящаяся, что позволяет, по оценкам американских военных специалистов, заменить одной новой MOWAM 50 устаревших противодесантных мин.

Противодесантная мина MOWAM устанавливается с плавсредств и с вертолета. После установки на морское дно включаются дежурный сейсмический и гидродинамический датчики цели взрывателя, предназначенные для обнаружения и классификации объекта поражения. Данные обрабатываются микропроцессором. При обнаружении цели включается основной магнитный канал взрыва геля. При попадании цели в зону поражения включается стартовый двигатель, мина движется в сторону цели и поражает ее кумулятивно-фугасным действием взрыва боевой части.

По мнению зарубежных специалистов, этот вид вооружения имеет следующие перспективы:

– создание унифицированных для НАТО образцов донных и якорных управляемых мин с многоканальными взрывательными устройствами, построенными на различных принципах реагирования;

– расширение масштабов использования и совершенствование систем дистанционного управления состоянием (с помощью акустических сигналов).

Конструктивные особенности перспективных противодесантных мин

– модульная конструкция, что позволяет устанавливать мины различных типов одними и темп же средствами, менять модули в зависимости от тактической ситуации и типа цели;

– изготовление корпусов мин с пониженной отражательной способностью и нетрадиционных форм;

– повышенно тралоустойчивости мин.

1* Данные о принятии на вооружение отсутствуют.

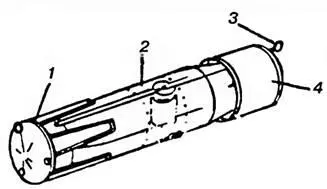

Рис. 8. Противодесантная мина MOWAM (эскиз), США:
