В I квартале 1958 г. филиал ВНИИ-100 разработал методику анализа защитных свойств танков от проникающей радиации, с помощью которой была проведена оценка защитных свойств танков Т-54 и Т-10, а также выполнен расчет защитных свойств комбинированных преград — броня-замедлитель нейтронного пучка (излучения). На основе выполненных исследований филиалом ВНИИ-100 были подготовлены рекомендации по обеспечению противорадиационной защиты членов экипажа вновь разрабатываемых танков, которые заключались в замене отдельных броневых деталей деталями из стеклопластика или комбинацией из брони и стеклопластика, использовании подбоев из полиэтилена и терплена, а также в применении локальной защиты (щитки, шлемы, нагрудники). В качестве одного из способов защиты экипажа от проникающей радиации предлагалось переместить членов экипажа в нижние пояса танка и обеспечить рациональное размещение горюче-смазочных материалов.

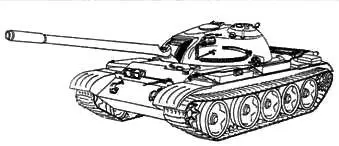

Размещение оборудования системы противоатомной защиты в танке Т-55.

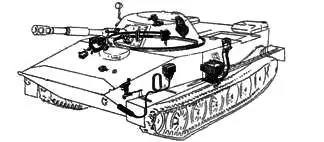

Размещение оборудования системы противоатомной защиты втанке ПТ-76Б.

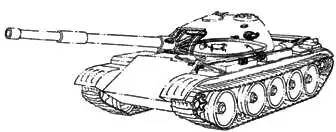

Размещение оборудования системы противоатомной защиты в танке Т-62.

Установка надбоя и подбоя на танке Т-55А с усиленной противорадиационной защитой.

Дальнейшие НИР по усилению противоатомной защиты серийных танков Т-55 и Т-10М развернулись на заводах промышленности (ЛКЗ, ЧТЗ, № 183 и № 174) в соответствии с постановлением Совета Министров СССР от 4 марта 1961 г. № 203-36. Эти НИР стали продолжением работы, которой еще в 1956–1957 гг. занималось ГС ОКБ-43 Министерства оборонной промышленности, исследуя возможность использования подбоя из поропласта для защиты от радиоактивного излучения за счет введения специальных добавок.

Активное участие в этих работах принял филиал ВНИИ-100, в котором совместно с ЦНИИ-12 в 1956–1962 гг. выполнили ряд крупных НИР, включавших испытания танков Т-54, Т-55, Т-10М при 32 взрывах ядерных боеприпасов малого и среднего калибров. Результаты испытаний позволили получить представление о поле радиации, возникавшем внутри бронированной машины в результате ядерного взрыва и при излучении РЗМ. Результатом этих НИР стало создание филиалом ВНИИ-100 и НИИПМ противорадиационных подбоев (надбоев) с оптимальным сочетанием защитных свойств — полиэтиленполиизобутиленовых смесей с наполнителями (свинец, нитрид бора и др.) и добавками, обеспечивавшими невозгораемость в открытом пламени. Для снижения дозы вторичного гамма-излучения, возникавшего при взаимодействии нейтронов с материалами защиты, были разработаны специальные боросодержащие материалы и методы их нанесения на броню. В результате применения противорадиационного материала доза облучения экипажа была снижена в несколько раз. ОКР по установке усиленной противорадиационной защиты на танках Т-54 и Т-55 в 1962 г. выполнило КБ завода № 174. Были изготовлены опытные образцы танков «Объект 611»(отработка установки системы ПАЗ и усиленной противорадиационной защиты для танков Т-54 обр. 1951 г., Т-54АиТ-54Б) и «Объект 609» (отработка усиленной противорадиационной защиты для танка Т-55), которые после проведения испытаний рекомендовали к серийному производству.

Усиленную противорадиационную защиту внедрили сначала на танке Т-55, принятом на вооружение в 1962 г. под маркой Т-55А, а затем она стала неотъемлемой частью защиты всех создаваемых танков. На ранее выпущенных танках Т-54 обр. 1951 г., Т-54А, Т-54Б и Т-55 мероприятия по установке системы ПАЗ и усиленной противорадиационной защите проводились на ремонтных заводах Министерства обороны при плановом капитальном ремонте машин. Подбой крепился к броне внутри обитаемых отделений путем приклейки листов специальным клеем, разработанным НИИПМ с дополнительным прижатием их болтами через шайбы. Снаружи танка на крышках люков для посадки и высадки членов экипажа и на бортах корпуса в районе стыка башни и корпуса устанавливался надбой. Листы подбоя и надбоя изготавливались из противорадиационных материалов ПОВ-20 и ПОВ-20/5 °C. Материал ПОВ-20 состоял из смеси 20 % по массе полиэтилена и 80 % полиизобутилена, содержащей большое количество водорода и значительно ослаблявшей дозу нейтронов. Материал ПОВ-20/5 °C представлял собой ту же смесь, в которую было введено 50 % по массе свинцового порошка, повышавшего защитные свойства материала против гамма-лучей в 2 раза. Материал имел с одной стороны припрессованную бельтингткань для лучшего склеивания с броней, а с другой стороны был припрессован негорючий слой, предохранявший подбой от воздействия открытого пламени. При больших толщинах брони применялся материал ПОВ-20 толщиной 20–30 мм, а при малых толщинах брони — ПОВ-20/5 °C толщиной 40–60 мм.

Однако подбой удалось установить не на всех серийных средних танках. Так, например, резерв по массе у среднего танка Т-62 был настолько небольшим, что не давал возможности установить противорадиационный подбой без ухудшения условий работы членов экипажа. В декабре 1962 г. на заводе № 183 в Нижнем Тагиле изготовили два опытных танка Т-62П («Объект 166П») с подбоем для усиления противорадиационной защиты, которые в феврале-марте 1963 г. прошли испытания на НИИБТ полигоне. Установка подбоя в отделении управления существенно ухудшила условия размещения и работы механика-водителя. Во время испытаний имелись случаи травмирования рук механика-водителя и потери управляемости танка. После установки подбоя ухудшились удобство работы остальных членов экипажа и обзорность из танка. Кроме того, боевая масса машины возросла до 37,3 т. Поэтому танк «Объект 166П» не был рекомендован к принятию на вооружение.

Система ПАЗ в сочетании с усиленной противорадиационной защитой обеспечивала длительные действия советских танков на РЗМ. Система защищала экипаж от воздействия радиоактивной пыли при движении танка на РЗМ за счет создания специальным нагнетателем избыточного давления воздуха не менее 343 Па (35 мм водяного столба) внутри обитаемых отделений и непрерывной подачи очищенного от пыли воздуха и удаления пыли, отсепарированной нагнетателем, наружу танка.

Расчеты показали, что при наличии предварительной очистки воздуха от радиоактивной пыли и автоматического удаления ее основной массы наружу, доза облучения экипажа будет ничтожно мала по сравнению с дозой облучения на РЗМ. Было доказано, что при производстве тридцати выстрелов из 115-мм пушки танка Т-62 с автоматическим открытием крышки люка для выброса стреляной гильзы после каждого выстрела доза облучения экипажа танка при действии на РЗМ будет ниже пороговой. Эти расчеты приняли во внимании при разработке системы коллективной защиты танка Т-72.
