В Остехбюро и основанных на его базе организациях в 1930-е гг. работали такие крупнейшие отечественные специалисты и организаторы работ в области телемеханики как В.И. Бекаури, В.Ф. Миткевич, А.И. Архаров, Ф.В. Щукин и др.

Телеуправляемый танк ТТ-26 обр. 1932 г.

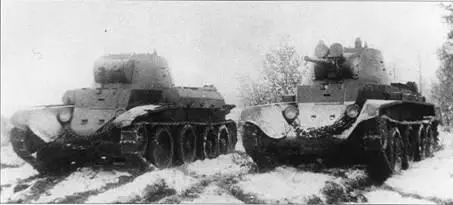

Телемеханическая группа танков А-7 (ТТ-БТ-7 и ТУ-БТ-7).

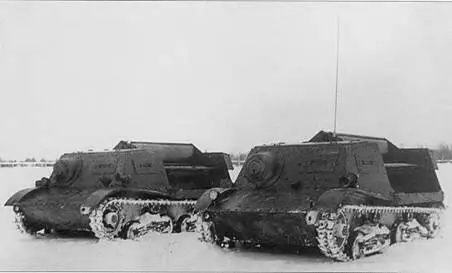

Телемеханическая группа бронированных тракторов Т-20 (ТТ-20 и ТУ-20).

Работы над телеуправлением танка Т-18 «Остехбюро» начинало в инициативном порядке, и когда было получено задание на аппаратуру для танков Т-26, здесь уже имелся некоторый опыт. В основе систем телемеханического управления разработки «Остехбюро» были так называемые приборы «А» и «У», настроенные на одинаковые комбинации частот и предназначавшиеся для осуществления низкочастотной селекции сигналов. С помощью приборов генерировались используемые для формирования сигналов (команд) комбинации частот. При нажатии кнопки на пульте управления замыкалась соответствующая электроцепь, питающая приборы «У». Под действием питающего тока прибор «У» возбуждался и генерировал колебания в субмодуляторе (усилителе низких частот), которые передавались на модулирующие устройства передатчика. На управляемом объекте принятая приемником команда поступала в дешифратор с приборами «А». Прибор «А», настроенный на соответствующую комбинацию частот, возбуждаясь, подавал сигнал на реле, замыкающее цепь рабочего электромагнита. Электромагнит запускал секцию устройства вторичной селекции, которое расшифровывало принятый сигнал и направляло его на соответствующее реле, которое в свою очередь включало исполнительные цепи или механизмы управляемого объекта. Те же принципы построения системы телеуправления использовались и много позже с изменениями комплектующих и схемных решений.

Приборы «А» и «У» применялись в управляемых по радио телетанках, телекатерах, телесамолетах, телефугасах, составляя основной секрет шифратора и дешифратора. 7 августа 1932 г. вышло постановление Совета Труда и Обороны, которым «Остехбюро» обязывалось организовать массовое производство приборов «А» и «У». Специально организованный для этой цели цех за 1933–1935 гг. выпустил 5000 таких приборов.

Работы «Остехбюро» — НИИ-20, а также Всесоюзного государственного института телемеханики и связи (НИИ-10) позволили впоследствии создать более совершенные и сложные телемеханические системы для танков, выполнявшие до 24 команд, а дальность их надежного действия достигла 1500–2000 м.

В начале телетанки управлялись со стационарных пультов ПАУТ (пост автоматического управления танком), затем надежность телемеханической аппаратуры значительно возросла, что позволило передавать команды телетанку со специально разработанного танка управления (это обычные танки со штатным вооружением, дополненные оборудованием, позволявшим экипажу передавать команды телетапку). Это предоставляло оператору возможность перемещаться по полю боя под защитой брони.

Телетапк (ТТ) с приемным устройством и приводами управления, танк управления (ТУ) с аппаратурой управления в сочетании с линией управления составляли так называемую телемеханическую группу (ТГ).

В боевой обстановке экипаж, находясь в танке управления, вел телетанк по выбранному маршруту. Телемеханические группы действовали только в пределах зрительной связи («визуальное телеуправление»). Это затрудняло дистанционное управление танком, поскольку находившийся на ТУ оператор плохо видел местность впереди телетанка. Интересно, что в те же годы велись опыты по военному использованию телевидения. Так, в воспоминаниях бывшего командира 4-й тяжелой таковой бригады И.В. Дубинского упоминается осмотренный им на Кировском заводе танк Т-28, в опытном порядке оснащенный телевизионной аппаратурой. Однако о попытках использования в тот период телевидения для управления телетанками сведений нет.

При отключении телемеханической аппаратуры (что не занимало много времени) телетанки могли действовать как обычные танки, для чего их комплектовали экипажами.

В «Остехбюро» (затем НИИ-20) разработка аппаратуры для танковых телемеханических групп велась под руководством П.Е. Свирщевского при активном участии М.В. Воловшикова, А.И. Деркача, С.П. Заворотищева, Н.Г. Исаенко, А.А. Фина, А.Ф. Махотина, Л.В. Леонова, С.Н. Гарнова, А.П. Земнорея и многих других сотрудников. За разработку телетанков орденами СССР были награждены П.Е. Свирщевский, С.И. Воскресенский, Н.П. Жаворонков, И.Г. Исаенко, Н.И. Кравченко, А.С. Пасхин и А.А. Фин. В НИИ-10 аналогичные работы вел бывший сотрудник «Остехбюро» Л.Б. Гутников. В создании телемеханических групп принимали активное участие и заводы-изготовители танков и их конструкторские бюро. Речь идет о Ленинградском Кировском заводе, ленинградских заводах №№ 174,185 и других заводах серийного производства. Опытные образцы этой техники в 1930-е гг. прошли многочисленные испытания на полигонах и в войсках. Но телетанки того времени еще не были «машинами-роботами»: никакой «автономности» они не имели, полностью управлялись командами оператора.

В 1935 г. московским отделением «Остехбюро» разрабатывается телемеханическая группа танков ТТ-26 и ТУ-26 с аппаратурой TOC–IV (аббревиатура ТОС использовалась для многих изделий «Остехбюро» и расшифровывалась как «техника особой секретности», хотя в ряде источников приводится наименование ТОЗ), которая успешно прошла испытания и была принята на вооружение. В том же 1935 г. заводу «Радиоприбор» (заводу № 192) было поручено серийное производство аппаратуры для танков ТТ-26 и ТУ-26.

Всего промышленностью (изготовитель- завод № 174 им. К.Е. Ворошилова, поставщик аппаратуры — завод № 192 НКСП) было выпущено и поставлено в войска (с 1935 по 1938 г.) 33 телемеханические группы — 33 телетанка и 33 танка управления. Часть из них принимала участие в боевых действиях во время советско-финляндской войны.

Комплекты радиотелемеханической аппаратуры были подготовлены также для танков телемеханической группы из малого плавающего танка Т-38 и легкого бронированного артгягача Т-20, а также для колесно-гусеничного танка ВТ-7 с химвооружением.

О сложности, с которой проходила разработка в НИИ-20 аппаратуры для телемеханизации танков, говорит доклад директора института Захарова начальнику АБТУ от 23 марта 1939 г. (и это всего за полгода до войны с Финляндией).
