Техника и вооружение 2008 12

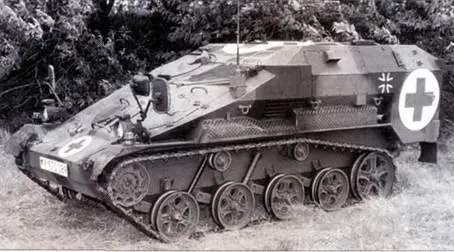

Санитарно-эвакуационная машина на шасси «Визель-2» (SanTrp).

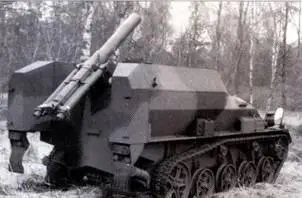

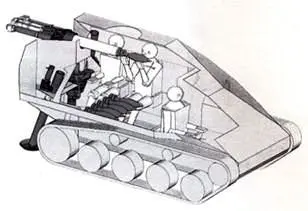

Самоходный миномет на шасси «Визель-2» и его компоновка.

Санитарно-эвакуационная машина «Визель-2» (SanTrp) была продемонстрирована в 1997 г. и заинтересовала бундесвер. Машина имеет увеличенный корпус с большой комовой дверью, экипаж из 2 человек, в кормовой части корпуса можно разместить одного лежачего (на носилках) и двух сидячих раненных, в другом варианте – двух лежачих раненных (в два яруса) и одного сидячего либо четырех сидячих. Кроме медицинского оборудования и средств оказания первой помощи, поставляемых германской фирмой «Бииц», машина может оснащаться подо 1'ревателем для воды, ФВУ и кондиционером.

«Визель-2» предложена и в качества тягача- транспортера для 81-мм или 120-мм миномета, снабженного колесным ходом. Расчет и боекомплект миномета (20 выстрелов для 120-мм или 75 для 81-мм) перевозится внутри корпуса.

Самоходный миномет, представленный компанией «Рейнметалл Ландсистем», имеет экипаж (расчет) 3 человека. 120-мм дульнозарядный миномет с противооткатными устройствами монтируется открыто в корме корпуса «Визеля-2». В корме также смонтированы два откидных домкрата-сошника. В походном положении и для заряжания ствол миномета опускается в горизонтальное положение, что позволяет расчету производить заряжание миномета, остг>паясь под прикрытием брони. Для ускорения подготовки данных для стрельбы и повышения ее точности машина оборудована бортовым компьютером и комплексной навигационной системой. Скорострельность – 3 выстрела за 20 с, дальность стрельбы имеющимися штатными минами – до 6,3 км, перспективной миной с увеличенным сменным зарядом -до 8 км, возимый боекомплект – 20 выстрелов. На том же шасси может быть выполнена гран с – портно-заряжающая машина.

Шасси «Визель-2» оказалось более удобным для продолжения работ над комплексом «ПВО поля боя» или «легкой системой ПВО» (LeFlaSys – Leichles Flugabwehr System), рассчитанным на применение силами быстрого реагирования. Комплекс разрабатывался по заказу бундесвера фирмой STN «Атлас Электроник» с 1995 г.; в 1997 г. был представлен в составе трех машин – самоходного ЗРК, самоходной станции разведки и управления огнем и машины наблюдения. Первые две выполнены на шасси «Визель-2», последняя – на шасси автомобиля «Мерседес-Бенц Вольф» (4x4, автомобиль рассчитан на парашютное десантирование с самолета). Затем была представлена машина командира батареи UF/BF – также на шасси «Визель-2».

Самоходный ЗРК ближнего действия, получивший название «Оцелот» (проходил испытания уже в 2001 г.), нес в кормовой части дистанционно управ;чяемую поворотную пусковую установку (аналогичную испытывавшейся на «Визеле» А1), на которой могут размещаться четыре ЗУР в ТПК от ПЗРК «Стингер». Предлагаются также варианты установки ЗУР от ПЗРК «Игла-1» (оставшиеся от ННА ГДР комплексы используются в бундесвере для обучения) и RBS-70. Дальность стрельбы – до 6 км. Углы поворота пусковой установки по горизонтали – 360", по вертикали – от-10 до + 70°, д\я транспортировки ЗРК «Оцелот» вертолетом СН-53 пусковая установка может опускаться. Перезаряжание установки – вручную.

ЗРК «Оцелот» оснащен также системой ориентирования Gyro МК20 BGT, аппаратурой спутниковой навигации GPS PLGR AN-PSN, аппаратурой радиосвязи SEM 93 VHF, британской пассивной системой предупреждения о воздушных целях ADAD «Тэйлс Оптроникс» (дальность обнаружения цели типа «самолет» – до 18 км, «вертолет» – до 8 км). Это позволяет комплексу действовать самостоятельно без целеуказания со стороны. Расчет ЗРК состоит из механика-водителя и командира. Боевая масса ЗРК «Оцелот» – 4 т.

Самоходная станция разведки и управления огнем оснащена трехкоординатной РЛС сантиметрового диапазона HARD производства шведской «Эриксон Микровэйв Системз» с дальностью обнаружения цели до 20 км, представляющей собой усовершенствованный вариант РЛС шведского ЗРК RBS90, аппаратурой опознавания «свой-чужой» MSR 200 ХЕ и аппаратурой связи. Информация о целях автоматически передается на ЗРК по цифровым каналам связи. Расчет станции – 2 человека (включая механика-водителя).

Каждая батарея системы LeFlaSys должна включать машину командира батареи и три взвода, в каждом – один пункт управления и пять самоходных ЗРК «Оцелот». Для более раннего обнаружения воздушных целей и передачи данных о них по цифровому каналу связи батарее может придаваться машина наблюдения.

Всего было заказано 67 машин данного комплекса на шасси «Визель-2»: 50 самоходных ЗРК, 10 станций разведки и управления и 7 машин командира батареи с окончанием поставок в 2003 г. К производству привлекли концерн «Краусс- Маффей Вегман». Машины для первого взвода были поставлены в начале 2001 г.

На рынке этот комплекс ПВО ближнего действия представлен под обозначением ASRAD. Г реция заказала его на шасси автомобиля «Хаммер», Финляндия – на шасси автомобиля «Унимог 5000» и с ЗУР комплекса RBS-70 (ASRAD-R).

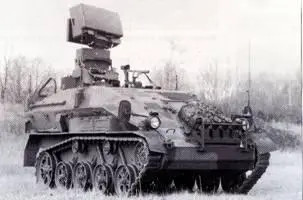

Самоходная станция разведки и управления ЗРК «Оцелот».

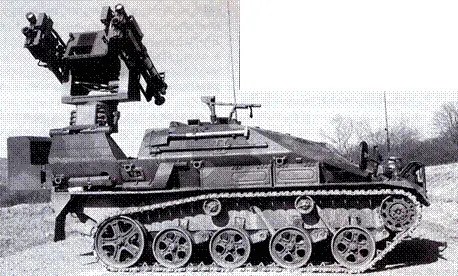

Самоходная ПУ комплекса «Оцелот».

Боевая масса, т 2,8/2,75

Экипаж, чел 3/2

Высота, м 1,897/1.84

Высота по крыше корпуса, м 1,352

Длина, м 3,31

Ширина, м 1,82

Клиренс, м 0,302

Ширина колеи, м 1,62

Вооружение ПТРК "Тоу"/20-мм пушка Mk20 Rh202

Боекомплект ПТУР / 400 выстрелов

Двигатель: марка VW-Audi

тип (число цилиндров), охлаждение Дизельный (5), жидкостное

мощность л.с. при 4500 об/мин

Трансмиссия Автоматическая

Подвеска Индивидуальная торсионная

Тип гусеницы Резиновая армированная

Ширина трака, мм 200

Максимальная скорость хода, км/ч 75-80

Запас хода, км 300

Удельное давление, кг/см² 0,38/0,36

Преодолеваемый подъем 31°

Угол крена 18°

Ширина преодолеваемого рва, м 1,2

Высота стенки, м 0,4

Глубина брода, м 0,5

Способ десантирования транспортного самолета на парашютной платформе или посадочным способом, вертолетом в грузовой кабине или на внешней подвеске

«Рейн металл Ландсистем» представила инженерную разведывательную машину на шасси «Визель-2», оборудованную аппаратурой для разведки водных преград и минных полей, зарядами разминирования, ФВУ и вооруженную пулеметом. С учетом энерговооруженности шасси может быть создана и десантная БРЭМ.
