По данным разработчика, корпус и башня, выполненные из алюминиевого сплава, обеспечивали защиту от бронебойных снарядов калибра 23 мм на дальности 500 м. К тому же, в лобовой части башни были установлены стальные накладки, а лоб корпуса экранировался устройством для самоокапывания.

Как и предусмотрено ТТЗ, в башне была размещена стабилизированная в двух плоскостях наведения установка облегченной 100-мм нарезной пушки Д-33 (оснащенной двухкамерным дульным тормозом, эжекционным устройством для продувки канала ствола и механизмом заряжания) и спаренного с ней 7,62-мм пулемета ПКТ. Боекомплект включал 40 артвыстрелов и 2000 патронов. Внутри танка укладывались ПЗРК «Стрела-3» и четыре ракеты к нему. Электрогидравлический двухплоскостной стабилизатор 2Э43, лазерный прицел-дальномер ТПД-К1, баллистический вычислитель и комплекс приборов дневного и ночного видения должны были обеспечить заданную эффективность стрельбы с места и с ходу. Танк был оборудован автоматическими системами ППО и ПАЗ.

В моторно-трансмиссионном отделении, располагающемся в кормовой части корпуса, были установлены двигатель 2В-06 и механическая трансмиссия с двухпоточным механизмом передач и поворотов.

Несомненным козырем в пользу «объекта 934» было то обстоятельство, что при его разработке учитывался опыт сотрудничества ОКБ ВгТЗ с предприятием «Универсал» Минавиапрома, руководимого А.И. Приваловым, разработчиком парашютных и парашютно-реактивных систем авиадесантирования.

Кроме того, фирменной особенностью волгоградских ВГМ были их высокие водоходные качества. Признанным эталоном для машин этого класса был танк ПТ-76. Для сопоставления совокупности водоходных качеств «объекта 934» с танком ПТ-76 Академией БТВ (д.т.н. проф. А.П. Степановым) был проведен их сравнительный анализ на уровне представленных ВгТЗ расчетов. Сопоставлялись показатели по таким характеристикам, как ходкость, управляемость, непотопляемость и остойчивость. Ниже приведены краткие результаты этого анализа.

1. Ходкость.

Максимальная скорость движения на плаву обоих танков составляет 10,2 км/ч. Однако, по мнению А.П. Степанова, расчетная скорость «объекта 934» занижена. Не учтено положение гусеничного обвода. При малом клиренсе и подтянутой гусенице ожидаемая скорость составит 10,6 км/ч. Кроме того, в представленном исполнении водометного движителя, по оценке А.П. Степанова, на плаву недоиспользуется мощность двигателя (около 15 л.с.). Для полного использования мощности нужно либо изменить профильлопаток рабочих колес водометов, либо увеличить передаточное отношение к ним. Запас по кавитации составляет примерно 100 об/мин (кавитация наступает при 2050–2100 об/мин, а имеется 1900 об/мин). Это даст дополнительное приращение скорости движения танка.

2. Управляемость.

Дать точную оценку трудно. Ожидаемые минимальный радиус и угловая скорость поворота на плаву у обоих танков совпадают.

3. Непотопляемость.

«Объект 934» по этому показателю имеет явные преимущества перед танком ПТ-76.

4. Остойчивость.

Восстанавливающий момент у «объекта 934» примерно в 2 раза меньше, чем у ПТ-76. Мала высота надводного борта. Имеется начальный крен вправо 2°. При повороте башни вправо крен составляет 12°. Кроме того, заводом не представлены следующие расчеты, необходимые для полной оценки:

— диаграмма поперечной остойчивости для крена вправо;

— расчет малой и большой метацентрических высот;

— расчет остойчивости при стрельбе на плаву, в том числе с пушкой, повернутой в сторону бортов;

— диаграмма продольной остойчивости при пушке, повернутой в сторону кормы.

Кроме того, в проекте ошибочно указана возможность буксировки на плаву со скоростью 15 км/ч. В действительности такая возможность не обеспечена из-за превышения максимально допустимой скорости по условию заливания волноотражательного щитка (машина будет зарываться в воду).

А.П. Степановым был проанализирован вариант, когда танк при боковом сносе ударится одной стороной о подводное препятствие. По его оценке, в этом случае поперечная остойчивость «объекта 934» на минимальном клиренсе и с подтянутой гусеницей приближается к остойчивости танка ПТ-76.

По совокупной оценке с учетом всех показателей А.П. Степановым был сделан вывод, что водоходные качества у «объекта 934» выше, чем у танка ПТ-76, в 1,22-1,3 раза.

Приняв все перечисленные выше технические решения, волгоградские конструкторы не склонны были использовать в своих вариантах НЛПТ агрегаты и узлы, разработанные КМЗ.

Таким образом, ознакомление с состоянием дел на ВгТЗ не добавило ясности ни в перспективу унификации ВГМ ЛВК, ни в возможные сроки готовности производства к их серийному выпуску.

В результате работы группы В.И. Кондратьева на КМЗ, ЧТЗ, БЗТМ и ВгТЗ был на коплен большой объем противоречивой информации, которая без дополнительного анализа не давала однозначного ответа на вопросы, поставленные маршалом Устиновым, для подготовки соответствующего решения ВТС МО. Поэтому все стороны сочли целесообразным провести углубленный анализ полученной информации с участием разработчиков ВГМ и привлечением наиболее квалифицированных специалистов военных и отраслевых НИИ.

ВВТ — вооружение и военная техника.

ВГМ ЛВК — военные гусеничные машины легкой весовой категории.

ВТС — Военно-технический совет.

ГПП — гидропневматическая подвеска.

МОП — Министерство оборонной промышленности.

МТиСХМ — Министерство тракторного и сельскохозяйственного машиностроения.

НБМП — новая БМП.

НИОКР — научно-исследовательские и опытно-конструкторские работы.

НЛПТ — новый легкий плавающий танк.

НТК — Научно-технический комитет.

ОНР — основные направления развития.

ПВ — программа вооружения.

УНТВ — Управление Начальника танковых войск.

УОР — Управление опытных работ.

Окончание следует

Павел Качур

*См. «ТиВ» № 4,5,7,8/2004 г., № 3–8,10–12/2005 г., № 1,5,6,12/2006 г., № 3,7,8,10/2007 г. № 8/2008 г.

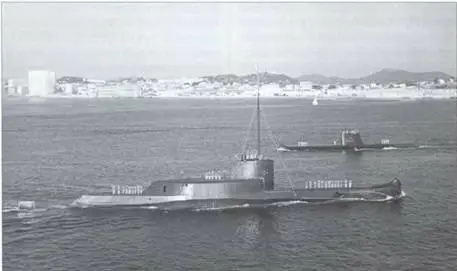

Опытовая ПЛ «Жимнот» в Средиземном море после переоборудования (1972 г.).
