С началом программы создания собственных атомных ракетных подводных лодок в 1962 г. на судостроительной верфи в Шербуре на базе корпуса подводной лодки Q-244 началось строительство дизель-электрической подводной лодки Q-251, которая предназначалась для использования в качестве экспериментальной для отработки запусков баллистических ракет из-под воды.

Лодку Q-251 оборудовали четырьмя пусковыми трубами для экспериментальных баллистических ракет. Пусковые установки были сконструированы по образцу пусковых установок для американской ракеты «Поларис». Пусковые трубы разместили позади боевой рубки по две с каждого борта.

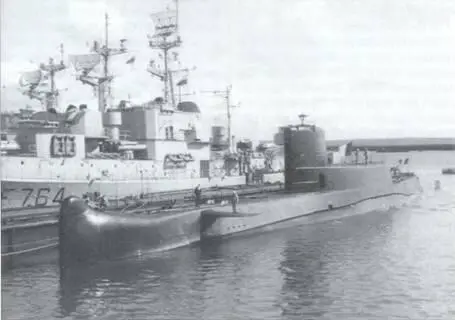

Опытовая ПЛ «Жимнот» в военно-морской базе в Бресте.

В марте 1964 г. на судоверфи в Шербуре подводная лодка Q-251, получившая название «Жимнот», была спущена на воду. В следующем году ее приняли в состав ВМС Франции.

Запуски первых экспериментальных ракет MSBS (с натурной первой ступенью и макетом второй, а затем с обеими натурными ступенями) с подводной лодки «Жимнот» были осуществлены в 1967–1968 гг. Одновременно эта лодка использовалась и для испытания инерциальных навигационных систем и счетно-решающих устройств, разрабатываемых для атомных подводных лодок-ракетоносцев. В ходе отработки инерциальной навигационной системы потребовалось провести серию экспериментов с имитацией незначительных изменений положения погруженной лодки и передачей точных угловых данных от гироплатформы инерциальной навигационной системы лодки к гироплатформе системы наведения ракет.

Первоначально испытательные запуски предполагалось проводить на принадлежащем ВМС Франции полигоне на островах Туамоту (Тихий океан). Однако в действительности запуски производились с погруженной подводной лодки в районе о. Леван (Средиземное море); район падения макетов головных частей выделили вблизи Азорских островов.

Позже, в 1976–1979 гг., опытовая подводная лодка «Жимнот» прошла переоборудование на верфи в Шербуре. Это было вызвано тем, что разрабатываемые во Франции новые баллистические ракеты М-4 с разделяющейся головной частью при такой же длине, как и М-1 или М-2, имели больший диаметр и большую массу. В ходе переоборудования были установлены новые пусковые трубы.

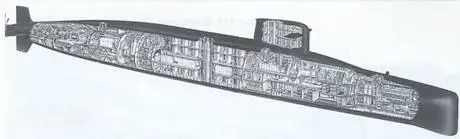

Компоновка ПЛАРБ типа «Редутабль».

Кормовая оконечность ПЛАРБ типа «Редутабль».

Схема размещения MSBS М-20 на ПЛАРБ типа «Редутабль».

ПЛАРБ типа «Редутабль» с открытыми крышками люков над пусковыми шахтами.

Пост управления ПЛАРБ типа «Редутабль».

К работам над проектом атомной подводной лодки-ракетоносца (Q-252) ВМС Франции приступили лишь в 1960 г. Необходимо отметить, что конструктивно-компоновочные схемы подводных лодок, как и баллистических ракет MSBS, во многом повторяли технические решения, использованные в проекте ВМФ США «Поларис».

Прочный корпус лодки Q-252 был разделен на семь отсеков. В первом (от носовой оконечности) размещались торпедные аппараты, запас торпед и часть жилых помещений, во втором — центральный пост, каюты офицеров. В третьем отсеке находились шахтные пусковые установки и системы, обеспечивающие обслуживание и старт ракет. В четвертом и шестом отсеках располагались вспомогательные механизмы, в пятом — реактор, в седьмом — главный турбозубчатый агрегат, турбогенераторы и гребной электродвигатель. Вертикальный и кормовые горизонтальные рули образовывали кормовую крестообразную оконечность, носовые горизонтальные рули располагались на ограждении рубки. На участках корпуса, подвергающихся наиболее высоким напряжениям, толщина плит достигала 76 мм.

Каждая пусковая труба размещалась на упругой подвеске в цилиндрическом стакане. В корпусе лодки над стаканом имелся люк, закрываемый крышкой. В пусковой трубе ракета была заключена в защитный кожух, состоящий из нескольких секций. При запуске ракета выбрасывалась из пусковой трубы лодки-ракетоносца «Редутабль» сжатым воздухом вместе с кожухом, который направлял и предохранял ее при движении в воде. На остальных ПЛАРБ применялась парогазовая система выбрасывания. Она включала в себя небольшой РДТТ с пиротехническим воспламенительным устройством. Истекающие газы, проходя через резервуар с водой, превращали ее в пар. Парогазовая смесь разрывала диафрагму в нижней части резервуара и по каналу поступала под ракету, выталкивая ее из трубы. Резервуар с упомянутым РДТТ был заключен в контейнер со стенкой толщиной в несколько сантиметров. Включение РДТТ первой ступени производилось над водой по команде системы управления полетом. Расчетное время, необходимое для запуска всех 16 ракет MSBS, составляло 15 мин. Команды на подводную лодку передавались через Центр на о. Рош-Дувр.

В состав ГЭУ входили ядерный реактор PWR с водяным охлаждением (разработки Комиссариата по атомной энергии), главный турбозубчатый агрегат, два турбогенератора, вырабатывающих энергию для главного электромотора. Мощность ГЭУ составляла 20000 л.с. В качестве теплоносителя-замедлителя в реакторе использовалась вода, находящаяся под давлением 100 атм и нагреваемая до 300 °C. Устанавливалась и вспомогательная энергетическая установка (четыре дизель-генератора мощностью 850 к W), способная в случае выхода из строя (ГДУ) обеспечить возвращение корабля на базу. Как и все западные подводные ракетоносцы, французские лодки получили один гребной винт. Для улучшения маневренных качеств субмарины на малом ходу в носовой части было смонтировано подруливающее устройство.

Радиоэлектронное и гидроакустическое оборудование в сочетании с системами управления стрельбой обеспечивали решение всего круга задач, стоящих перед экипажем. Для определения местоположения корабля использовались инерциальные навигационные системы, уход которых составлял не более 0,001 град/ч, и зенитный перископ (в случае ориентировки по звездам). Лодка оснащалась системой акустических и электромагнитных детекторов. Информация, поступающая от этих детекторов, обрабатывалась двумя вычислительными машинами и выдавалась на экран индикатора боевой установки. На основании этой информации определялся наиболее безопасный маршрут для ПЛАРБ. На лодке имелись также устройства для создания помех средствам обнаружения, используемым в системе ПЛО противника.
