М. В. Павлов, кандидат технических наук, старший научный сотрудник И. В. Павлов, ведущий конструктор.

Продолжение.

Начало см. в «ТиВ» № 5–8/2008 г.

76,2-мм нарезная танковая пушка Д-56Т или Д-56ТМ устанавливалась на легких танках ПТ-76. Пушка Д-56ТМ отличалась от Д-56Т, в основном, наличием эжекционного устройства продувки канала ствола и двухкамерного дульного тормоза активного типа (вместо щелевого дульного тормоза реактивного типа). Ствол пушки состоял из трубы-моноблока, казенника, муфты, накладки, обоймы, эжектора и дульного тормоза. Затвор пушки — клиновой с вертикальным перемещением клина и полуавтоматикой механического типа. Противооткатные устройства состояли из гидравлического тормоза отката веретенного типа и наката и гидропневматического накатника, которые располагались под стволом. Цилиндры тормоза и накатника были закреплены в обойме ствола и при выстреле откатывались вместе со стволом.

Люлька — литая, обойменного типа. Спусковой механизм состоял из электроспуска и механического (ручного) спуска. Рычаг электроспуска располагался на рукоятке маховика подъемного механизма, а рычаг спуска — на щите ограждения. Подъемный механизм — секторного типа со сдающим звеном. Компенсирующий механизм — пружинного типа.

76,2-мм нарезная пушка Д-56ТС устанавливалась на танке ПТ-76Б. В связи с оснащением танка двухплоскостным стабилизатором люлька пушки Д-56ТС отличалась от люльки пушки Д-56ТМ наличием кронштейнов для крепления приборов системы стабилизации (гироблока и штока исполнительного цилиндра). Для обеспечения уравновешивания ствола кожух ресивера устройства продувки ствола имел большую массу (за счет увеличения с 3 до 4 мм толщины его стенок), чем кожух ресивера пушки Д-56ТМ. Кроме того, в отличие от пушки Д-56Т, затворы пушек Д-56ТМ и Д-56ТС имели предохранители от преждевременного выстрела при не вполне закрытом затворе или при полностью закрытом затворе. Также в системе электроспуска пушки Д-56ТС, в отличие от пушки Д-56ТМ, вместо блокирующего прибора ВС-11 устанавливался специальный прибор автоблокировки, входивший в комплект системы стабилизации.

Для стрельбы из 76,2-мм танковых пушек применялись унитарные выстрелы с бронебойными, бронебойно-подкалиберными, кумулятивными и осколочно-фугасными снарядами.

85-мм нарезная пушка Д-58 устанавливалась на опытном легком танке «Объект 906», оснащенном двухплоскостным стабилизатором. Пушка имела двухкамерный дульный тормоз и эжекционное устройство продувки канала ствола, устанавливавшееся в средней части ствола пушки. Для стрельбы из пушки использовались унитарные выстрелы с осколочно-фугасными и бронебойными снарядами. Начальная скорость бронебойного снаряда составляла 1000 м/с.

85-мм нарезная танковая пушка 3HC–C53 обр. 1944 г. устанавливалась на модернизированных средних танках Т-44М и Т-34-85. Ствол пушки состоял из трубы-моноблока, казенника, муфты казенника, накладки и обоймы. Затвор — вертикально-клиновой с полуавтоматикой механического (копирного) типа. Люлька пушки — литая, обойменного типа. Противооткатные устройства состояли из гидравлического тормоза отката и наката веретенного типа и гидропневматического накатника. Тормоз отката располагался слева, накатник — справа. Нормальная длина отката ствола составляла 280–320 мм, предельная — 330 мм.

Подъемный механизм секторного типа. Спусковой механизм пушки состоял из электрического и механического (ручного) спусков. Рычаг электроспуска устанавливался на рукоятке маховика подъемного механизма, а рычаг ручного спуска — на левом щите ограждения.

Для стрельбы из пушки применялись унитарные выстрелы с бронебойными и осколочно-фугасными снарядами. Впоследствии в боекомплект к пушке был введен выстрел с бронебойно-подкалиберным снарядом.

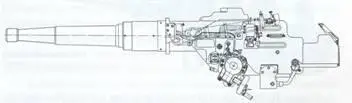

76,2-мм нарезная танковая пушка Д-56Т.

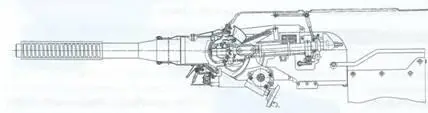

76,2-мм нарезная танковая пушка Д-56ТМ.

85-мм нарезная танковая пушка ЗИС-С5Э.

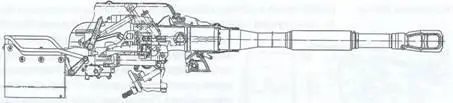

76,2-мм нарезная танковая пушка Д-56ТС.

100-мм танковые пушки устанавливались: Д-10Т — на танке Т-54, Д-10ТГ — на танке Т-54А со стабилизатором оружия в вертикальной плоскости, Д-10Т2С — на танках Т-54Б и Т-55 с двухплоскостным стабилизатором оружия. У пушки Д-10Т, в отличие от пушек Д-10ТГ и Д-10Т2С, отсутствовало эжекционное устройство продувки канала ствола.

Ствол пушки Д-10Т состоял из трубы-моноблока, казенника, муфты, направляющего стержня. Позднее было введено эжекционное устройство продувки канала ствола. Полная длина ствола пушки составляла 52 калибра. Затвор пушки — клиновой с горизонтальным перемещением клина и полуавтоматикой механического типа, без предохранительного механизма повторного взвода.

Люлька пушки — литая, обойменного типа.

В рамке башни люлька монтировалась на цапфах с игольчатыми подшипниками. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника, которые располагались над стволом в специальных приливах в люльке (цилиндр тормоза находился слева, цилиндр накатника — справа, если смотреть в направлении стрельбы). Нормальная длина отката составляла 490–550 мм, предельная — 570 мм. Спусковой механизм пушки приводился в действие от ручного спуска (на левой стороне ограждения) или от электроспуска (на рукоятке маховика подъемного механизма). Для обеспечения плавности наводки пушки в вертикальной плоскости устанавливался компенсирующий механизм пружинного типа.

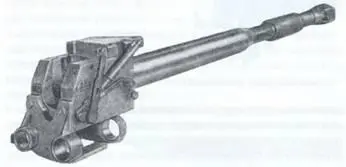

100-мм нарезная танковая пушка Д-10Т.

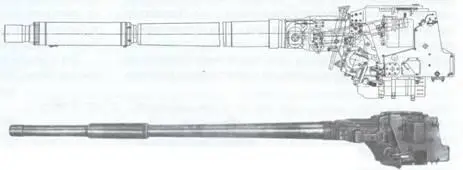

10О-мм нарезная танковая пушка Д-10ТГ.

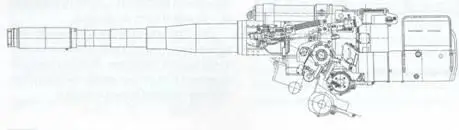

115-мм гладкоствольная танковая пушка У-5ТС (2А20).

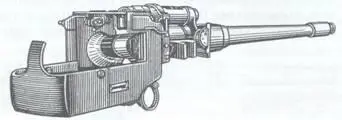

Люлька пушки У-5ТС (2А20).

100-мм нарезная танковая пушка Д-10Т2С.
