В носовой части корпуса имелись две стационарные пулеметные установки (7,62-мм пулеметы ПКТ) с прицельными устройствами. Броневая защита была выполнена на уровне базового образца. Посадка и выход экипажа машины осуществлялись через два люка в крыше рубки, два передних люка для стрелков-радистов, а из штабного отделения — через кормовую дверь. На крыше рубки устанавливалась вращающаяся командирская башенка и имелся световой иллюминатор, закрывавшийся броневой крышкой. Потолок и стенки отделения управления и штабного отделения были оклеены слоем термозвукоизоляции (поропласт и повинол). Для стрельбы из личного оружия в бортах и кормовом листе рубки были предусмотрены специальные лючки.

Для управления частью (соединением) ВДВ в машине предполагалось разместить следующую аппаратуру: коротковолновую радиостанцию «Выстрел-М» (максимальная дальность связи до 200 км); две ультракоротковолновые радиостанции «Бином-М» (максимальная дальность связи 50–60 км); танковое переговорное устройство типа Р-124, аппаратуру ЗАС «Яхта», позволявшую вести закрытую телефонную связь по любой радиостанции; ультракоротковолновую переносную радиостанцию Р-114, навигационную аппаратуру ТНА-2 «Сетка», автоматически вырабатывавшую текущие координаты местоположения машины (это позволяло двигаться по местности с затрудненным ориентированием как одиночной машине, так и в составе соединения), и специальную коммутационную аппаратуру.

Все радиостанции работали на одну штыревую антенну, располагавшуюся слева на крыше штабного отделения. Для увеличения дальности действия радиостанций выдвигалась телескопическая мачта высотой 10 м, на которую устанавливались различные типы антенн.

Самоходная зенитная счетверенная установка СЭУ-23 предназначалась для артиллерийской наземно-зенитной поддержки ВДВ стрельбой с хода по низколетящим самолетам, вертолетам и прямой наводкой. СЗУ предполагалось вооружить счетверенной установкой пушек калибра 23 мм, на вращающейся платформе с погоном. В состав экипажа машины входили три человека — механик-водитель и два стрелка-радиста.

Инженерно-ремонтную машину предполагалось использовать в качестве средства технического обеспечения подразделений ВДВ, строительства или восстановления взлетно-посадочных полос в районе десантирования. Для этой цели машина оборудовалась: скреперным устройством в кормовой части машины; краном грузоподъемностью 1,5 тс, лебедкой, станками и универсальными приспособлениями, оборудованием для дезактивации боевой техники, а также ЗИП боевых машин.

Инженерно-ремонтная машина имела броневую защиту на уровне базовой машины и была вооружена тремя пулеметами ПКТ, устанавливавшимися в носовой части корпуса. В бортах корпуса имелись лючки для стрельбы из личного оружия экипажа.

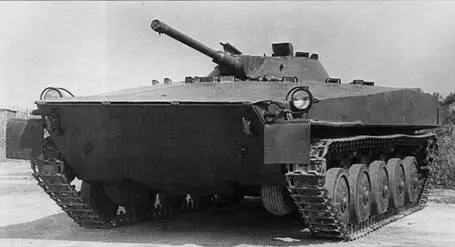

Опытная гусенично-колесная БМП «Объект 911».

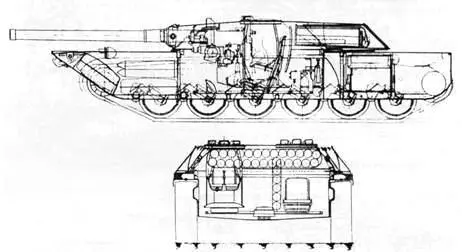

Компоновка опытного легкого танка «Объект 906Б» с управляемым ракетным оружием.

Компоновка командно-штабной машины управления «Объект 915К». Вид в плане, проект 1964 г.

Топливозаправщик предназначался для транспортировки горюче-смазочных материалов (ГСМ), заправки в колонне боевых машин с целью увеличения радиуса действия и автономности ВДВ. Машина имела броневую защиту и вооружение (два пулемета ПКТ в носовой части корпуса и лючки для стрельбы из личного оружия). Емкость цистерны составляла 3000 л. Кроме того, на машине имелась заправочная станция на несколько точек с дистанционным управлением и емкости для масла.

После рассмотрения выполненных технических проектов в сентябре 1964 г. разработка БМД была поручена конструкторскому бюро ВгТЗ.

При дальнейшей работе над представленными вариантами компоновок БМД «Объект 915» в конструкторском бюро ВгТЗ в начале 1965 г. было выявлено, что, несмотря на преимущества первого варианта, его реализация в металле влекла за собой увеличение массы машины на 200–300 кг. Кроме того, установка башни (боевого отделения) иной конструкции нарушала унификацию с проходившей в это время испытания и планируемой к принятию на вооружение опытной БМП «Объект 765». Поэтому предпочтение отдали второму варианту компоновки с использованием унифицированного боевого отделения БМП «Объект 765» и размещением механика-водителя в корпусе машины.

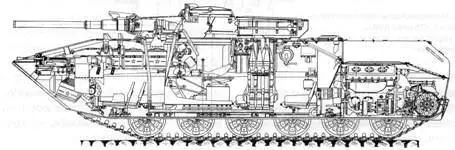

Продольный разрез.

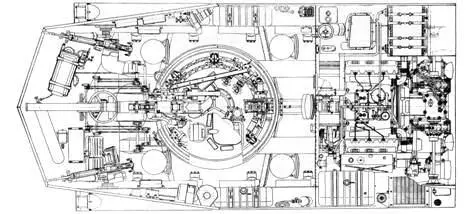

Вид в плане.

Компоновка БМД «Объект 915» (второй вариант) — основной вариант. 1965 г.

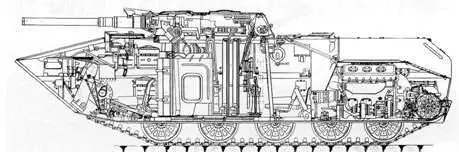

Компоновка БМД «Объект 915» (первый вариант). Продольный разрез, проект 1965 г.

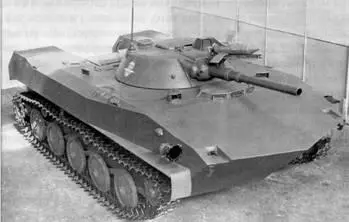

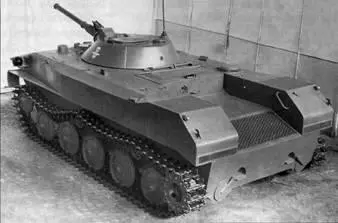

Полноразмерный макет БМД «Объект 915» (второй вариант). 1965 г.

Новые развернутые ТТТ на боевую машину десанта были выданы ВгТЗ Министерством обороны СССР в апреле 1965 г. Но, несмотря на это, работа в конструкторском бюро ВгТЗ по первому варианту БМД продолжилась в направлении совершенствования отдельных узлов и агрегатов машины. Отрабатывалась установка в кормовой нише башни механизма заряжания, унифицированного с механизмом заряжания опытной БМП «Объект 914Б», в котором размещались 17 выстрелов к 73-мм орудию. Остальные 18 выстрелов располагались в укладке, находившейся на вращающемся полу.

Летом 1965 г. изготовили макет БМД «Объект 915» (вариант 2) в натуральную величину. Это была плавающая парашютируемая БМД с кормовым расположением МТО и активным размещением десанта. Башня с вооружением была полностью заимствована у опытной БМП «Объект 765».

В носовой части корпуса в центре отделения управления было оборудовано рабочее место механика-водителя, слева от него размещался командир десанта, справа — десантник, который, как и командир, мог вести прицельную стрельбу из курсового пулемета. Горизонтальный сектор обстрела из каждого курсового пулемета составлял 20°. В одноместной вращающейся башне располагался второй член экипажа — наводчик-оператор, на бортах корпуса и в крышке кормового люка имелись амбразуры с шаровыми установками для ведения огня из личного оружия остальными тремя десантниками, которые размещались между МТО и боевым отделением.
