Спешивание десанта производилось через кормовой люк, закрывавшийся броневой крышкой-дверью, и продольный проем над крышей МТО. Кормовой проход использовался также для укладки парашютов перед погрузкой в самолет Ан-12. Десантники, располагавшиеся в передней части корпуса, проходили к заднему люку вдоль бортов. Кроме того, для посадки и выхода экипажа и десанта имелось три люка на крыше корпуса и один люк на крыше башни.

БМД имела на вооружении 73-мм гладкоствольное орудие ТКБ-04 (в серии — 2А28), пусковую установку для управляемых ракет ПТРК «Малютка», один спаренный и два курсовых 7,62-мм пулемета ПКТ. Внутри машины были оборудованы укладки для пяти автоматов АКМС, ручного пулемета РПКС и ручного гранатомета РПГ-1Д. Для стрельбы из спаренной установки оружия использовался комбинированный, бесподсветочный (дневной и ночной) прицел ПКБ-62 (ТПН-22 «Щит»). Механизм заряжания и прицельный комплекс БМД «Объект 915» и БМП «Объект 765» были унифицированы.

Боекомплект машины состоял из 35 активно-реактивных выстрелов к орудию, трех управляемых ракет 9М14 ПТРК «Малютка» и 3000 патронов для пулеметов ПКТ. Кроме того, в машине укладывались 10 ручных гранат Ф-1 и сигнальный пистолет с 10 сигнальными патронами. Емкость механизма заряжания составляла 40 выстрелов (впоследствии на серийной машине в боекомплект к орудию входили 40 активно-реактивных выстрелов).

Корпус машины был изготовлен из алюминиевого сплава АБТ-101, который не требовал термообработки после аргонодуговой сварки, что облегчало ремонт в полевых условиях. Кроме того, этот сплав имел высокую антикоррозионную стойкость. Верхний лобовой лист был выполнен двухскатным. Башня изготавливалась из броневой стали высокой твердости. Лоб корпуса и башни обеспечивали защиту экипажа, десанта и внутреннего оборудования от 14,5-мм бронебойных пуль, борт — от 7,62-мм пуль.

Полноразмерный макет БМД «Объект 915» (второй вариант). Размещение экипажа и десанта в носовой части корпуса, 1965 г.

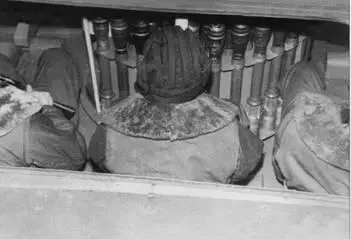

Полноразмерный макет БМД «Объект 915» (второй вариант). Расположение десанта в кормовой части корпуса у перегородки МТО, 1965 г.

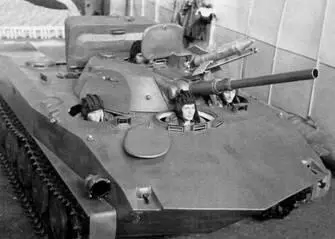

Полноразмерный макет БМД «Объект 915» (второй вариант). Отработка посадки десанта в машину, 1965 г.

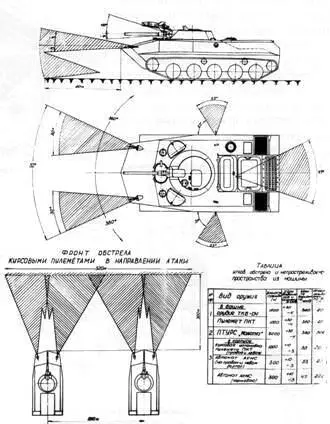

Схема обстрела из БМД «Объект 915» (второй вариант), 1965 г.

На машине устанавливался шестицилиндровый V-образный четырехтактный дизель 5Д-20 мощностью 176 кВт (240 л.с.) с эжекционной системой охлаждения, который представлял собой модификацию двигателя УТД-20. Двигатель 5Д-20 обеспечивал машине высокую удельную мощность — 35,7 л.с./т, какую не имела ни одна из имеющихся на вооружении на тот момент времени боевых машин. Выпуск отработавших газов двигателя производился вниз в сторону кормы. Такое расположение эжекторов и направление выпуска отработавших газов обеспечивали хорошее шумоглушение и тепловую маскировку. Емкость топливных баков составляла 295 л, запас хода по шоссе достигал 500 км.

Двигатель, коробка передач и бортовые фрикционы были объединены в единый силовой блок. В состав трансмиссии входили однодисковый главный фрикцион сухого трения, четырехступенчатая простая коробка передач, два бортовых фрикциона и два соосных бортовых редуктора. Приводы управления были механическими непосредственного действия.

Ходовая часть состояла из пневматической подвески и гусеничного движителя с электрогидравлическими механизмами натяжения гусениц и кормовым расположение ведущих колес. Пневматическая подвеска выполняла несколько функций: упругого элемента для смягчения толчков и ударов, гидроамортизатора для гашения колебаний при движении машины, исполнительного силового цилиндра для изменения клиренса от 100 до 450 мм, регулировки натяжения гусениц и механизма подъема и удержания опорных катков при подготовке машины к десантированию парашютным способом и при движении на плаву. Гусеничный движитель имел 8 одинарных поддерживающих катков, расположенных в шахматном порядке, 10 двускатных опорных катков с наружной амортизацией и гусеницы с ОМШ. На макете (в отличие от проекта) устанавливались односкатные опорные катки.

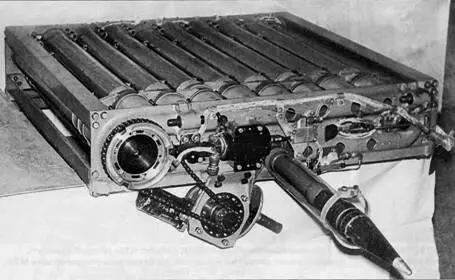

Механизм заряжания БМД «Объект 915» (первый вариант), 1965 г.

Дизель 5Д-20.

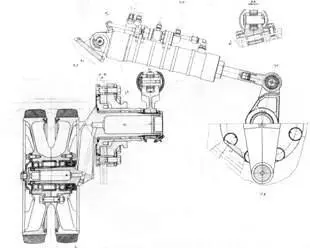

Механизм натяжения гусеницы с направляющим колесом БМД «Объект 915» (второй вариант), 1965 г.

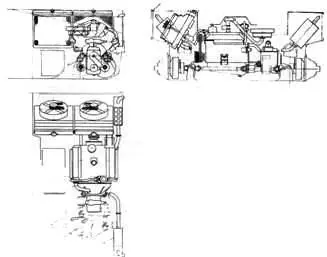

Компоновка моторно-трансмиссионного отделения БМД «Объект 915»(второй вариант) при установке карбюраторного двигателя ГАЗ-41. Проект, 1965 г.

Движение на плаву осуществлялось двумя водометами с реверсивным приводом. Водометы находились в МТО между двигателем и бортами машины.

Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 26 В. В качестве источников электроэнергии использовались две аккумуляторные батареи 12СТ-70 общей емкостью 140 А-ч и генератор ВГ-7500 мощностью 9 кВт. Для внешней радиосвязи устанавливалась радиостанция Р-123, для внутренней — танковое переговорное устройство ТПУР-124.

Боевая масса машины составляла 6,72 т, масса машины при десантировании — 5,95 т.

Имевшийся запас мощности двигателя 5Д-20 открывал возможность по созданию варианта боевой машины ВДВ с корпусом из броневой стали 2П с доведением уровня ее броневой защиты до требований, предъявляемым к БМП. Боевая масса такой машины должна была составлять 8,5 т, а масса десантируемой машины — 7,2 т.

Одновременно с работой по БМД «Объект 915» (вариант 2) была проработана возможность установки в том же объеме МТО машины карбюраторного двигателя ГАЗ-41 с коробкой передач, заимствованных у БРДМ-2. Проработка показала возможность применения двигателя в блоке с коробкой передач при условии незначительной переделки коробки передач, некоторого изменения комплектации двигателя, а также небольших переделок корпуса в районе МТО.
