Существенные поражения каткам, агрегатам и механизмам силовой установки, трансмиссии и другим деталям ходовой части танков, выводящие последние из строя, наносили лишь бронебойные снаряды калибра 37 мм и выше. Во всех остальных случаях поражение танка было возможно только при попадании снаряда в чистую броню.

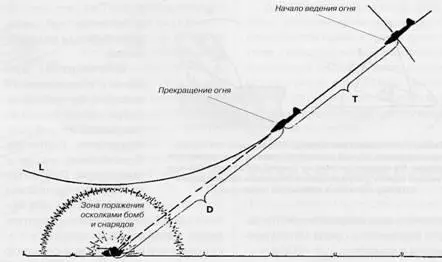

Схема атаки цели штурмовиком.

L — траектория полета атакующего самолета Т — продолжительность прицельной стрельбы D — дальность прекращения огня

Отметим, что вывод из строя элементов ходовой части и силовой установки мог лишь на время обездвижить танк, который, если его не добивали более мощными средствами поражения (например, противотанковыми артсистемами крупного калибра), вскоре снова вступал в бой. Другими словами, уничтожить танк из авиационной пушки периода Второй мировой войны практически было очень сложно, и можно с уверенностью говорить лишь о вероятности выведения танка из строя.

Во-вторых, при оценке бронепробивных свойств той или иной авиационной артсистемы, установленной на конкретном самолете, следует учитывать, что при стрельбе в воздухе начальная скорость снаряда увеличивается на величину, равную скорости пикирования самолета. При этом повышенная скорость снаряда у цели обеспечивает и большую бронепробиваемость при одних и тех же дистанциях стрельбы. В этой связи кривые бронепробиваемости снаряда пушки, полученные путем отстрела на земле, необходимо перестроить в соответствии с реальными скоростями встречи снаряда и углами пикирования самолета при стрельбе из этой пушки в воздухе и уже по ним оценивать действительную бронепробиваемость снаряда.

Например, в случае установки на самолет Fw190 пушки калибра 15 мм типа MG151/15, бортовая танковая броня толщиной 20 мм будет пробиваться бронебойным снарядом к этой пушке при углах пикирования 35–40° с дальности 500–600 м. В случае наземной стрельбы эта же броня при тех же углах встречи снаряда с броней (угол между направлением полета снаряда и нормалью к броне танка) пробивается с дальности 120–200 м.

Кроме этого, при оценке реальных возможностей пушечного вооружения по поражению бронетанковой техники при стрельбе в воздухе необходимо учитывать и следующие показатели: потеря высоты на вводе в пикирование и на выводе из пикирования; средняя перегрузка, испытываемая летчиком на пикировании и выходе из него; минимально допустимая высота по условиям безопасности полета и маневрирования самолета после выхода из пикирования, а также поражения самолета осколками от разрыва своих снарядов.

Эти показатели определяют возможную дальность открытия огня и дальность до цели в момент прекращения огня, что в совокупности с характеристиками бронепробиваемости установленной на самолете артсистемы определяет область возможных атак самолета по танку (угол пикирования, дальность открытия действительного огня, продолжительность ведения действительного огня).

В-третьих, далеко не каждый снаряд, выпущенный в условиях стрельбы в воздухе, обеспечивающих пробитие брони, и попавший в танк, в действительности пробивает броню. Более того, не каждый снаряд, пробивший броню, выводит танк из строя. Поэтому для надежного поражения танка (вывода из строя) необходимо обеспечить не менее трех пробоин. При этом для каждого типа танка будет свое число необход имых попаданий снарядами данного калибра при условии, что снаряд вообще способен пробить броню танка. Кроме того, необходимо учитывать, что бронебойных снарядов в очереди, как правило, около 70 % (иногда 50 %) и среди попавших в танк снарядов могут оказаться и осколочные снаряды. Это увеличивает число попаданий в танк, потребное для его поражения.

В-четвертых, при оценке поражающего действия бронебойных снарядов необходимо учитывать их рикошетирующие свойства. Суть явления состоит в следующем. При встрече снаряда с броней под некоторым углом в момент удара появляется сила сопротивления, приложенная к снаряду в точке контакта и проходящая через центр давления (находящимся впереди центра тяжести снаряда), которая стремится развернуть снаряд в ту или иную сторону относительно брони, уменьшая или увеличивая угол встречи. Если эта сила проходит правее центра масс снаряда, то в момент удара на снаряд будет действовать момент сил, стремящийся отклонить ось снаряда в сторону нормали к поверхности брони. Если же сила проходит левее центра масс, то возникает денормализующий момент, разворачивающий снаряд в сторону от поверхности. В этом случае снаряд будет рикошетировать, т. е. отскакивать от брони. При этом вероятность рикошетирования тем выше, чем больше относительная длина головной части снаряда и угол встречи снаряда с броней и чем меньше расстояние между точкой контакта и центром массы, а также чем меньше момент инерции снаряда и выше прочность брони.

Зная реальные характеристики бронепробиваемости снарядов авиапушек при стрельбе в воздухе с самолета (толщину брони, пробиваемой снарядами при тех или иных углах встречи и дальностях стрельбы, процент пробивших броню снарядов и условия рикошетирования снарядов от брони) и учитывая особенности конструкции танка, по которому ведется стрельба, можно в проекции танка выделить те площади (участки брони, отличающиеся толщиной броневых листов и углами их установки), при попадании в которые броня пробивается снарядами и танк выводится из строя при данных условиях атаки.

Схема взаимодействия снаряда с преградой. На левом рисунке показан случай рикошета снаряда от поверхности преграды. На правом рисунке на снаряд действует нормализующий момент, стремящийся отклонить ось снаряда в сторону нормали к поверхности преграды.

Площади, при попадании в которые танк выводится из строя (площади выделяются по известной толщине брони, пробиваемой при тех или иных углах встречи).

Сумма всех таких площадей представляет собой площадь зоны безусловного поражения танка и определяет так называемый «условный закон поражения танка» (собственно, как и любой другой цели), который необходимо знать для вычисления абсолютной величины вероятности поражения танка.

Как показано в теории воздушной стрельбы, кроме условного закона поражения цели для вычисления вероятности поражения цели при стрельбе по ней очередью снарядов надо знать еще и вероятность попадания в цель того или иного количества снарядов.
