Технические решения, направленные на повышение уровня защищенности при модернизации, включают использование усовершенствованной динамической защиты «Реликт», системы электромагнитной защиты, противопожарного оборудования «Иней», комплекса оптико-электронного подавления, а также проведение мероприятий по снижению заметности.

Повышение подвижности танков реализуется за счет установки дизельного двигателя мощностью 1000 л.с. (В-92), усиленных коробок передач, модернизированного движителя, ночного прибора механика водителя ТВН-5 и пр. Повышение командной управляемости достигается путем интеграции танка в АСУ тактического звена управления.

Надо сказать, что все предложения по производству капитального ремонта с проведением модернизации по повышению ТТХ танков Т-72Б и Т-80Б с описанными выше решениями были практически готовы еще в 2000 г., однако реализация этих мер до сих пор не началась. Комплекс работ по глубокой модернизации парка Т-72Б и Т-80Б может быть осуществлен в течении нескольких лет.

Танк Т-72Б «Рогатка» был впервые публично показан в ходе выставки REA- 2006 в Нижнем Тагиле. Здесь следует отметить, что, по сути, все продемонстрированные на «Рогатке» решения уже хорошо известны, однако именно в этом случае они были интегрированы на одной машине.

«Рогатка» является основным вариантом для модернизации значительного парка Т-72Б, которые находятся на вооружении Российской армии. В 2005 г. танк был показан министру обороны РФ И. Иванову и официальным лицам, после этого он прошел цикл испытаний и, наконец, оказался на основной российской выставке вооружений.

Модернизация Т-72Б по теме «Рогатка» затрагивает все основные боевые качества танка — огневую мощь, защиту, подвижность и командную управляемость.

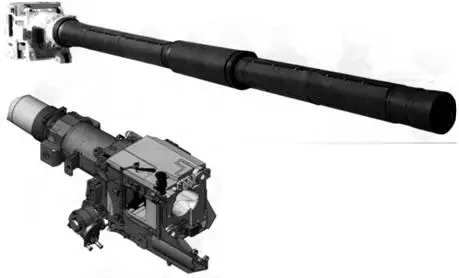

Модернизированная пушка 2А46М-5.

Оптико-электронное устройство для повышения точности стрельбы артиллерийского вооружения.

На танке Т-72Б «Рогатка» используется усовершенствованная пушка 2А46М-5, боекомплект выстрелов повышенного могущества к ней и устройство для повышения точности стрельбы артиллерийского вооружения. Последний элемент представляет собой оптикоэлектронную систему, состоящую из специального приемоизлучающего блока, устанавливаемого у основания артиллерийского ствола, и отражающего зеркала, располагаемого надульном срезе ствола. По сравнению с пушкой 2А46М, точность 2А46М-5 повышена на 15–20 %, суммарное рассеивание при стрельбе сходу снизилось в 1,7 раз.

Цифровая обработка сигналов, принятая в устройстве, обеспечивает измерение необходимых параметров ствола в широком диапазоне помеховых и эксплуатационных воздействий. Полученные данные выдаются как поправки в баллистический вычислитель, что обеспечивает повышение точности стрельбы.

Внедрение такого устройства позволяет повысить точность попадания при скорострельной стрельбе по цели в несколько раз.

Конструкция модернизированных пушек позволяет устанавливать их в танки типа Т-72Б и Т-90 (2А46М-5), Т-80Б и Т-80У (2А46М-4). Посадочные места обеспечивают взаимозаменяемость этих пушек с пушкой 2А46М (2А46М-1) с заменой бронезащиты и узлов крепления цапфенных устройств с установкой дополнительных уравновешивающих грузов на танковых заводах. Эти мероприятия согласованы с ФГУП «УКБТМ» (по пушке 2А46М-5) и с ОАО «Спецмаш» (по пушке 2А46М-4).

Конструкция пушек обеспечивает использование выстрелов всех типов и индексов из боекомплекта пушки 2А46М (2А46М-1), включая ТУР, а также новых выстрелов.

Модернизированные пушки 2А46М-5 и 2А46М-4 имеют следующие конструктивные отличия от серийных 2А46М и 2А46М-1:

— ствол имеет дифференцированный допуск по разностенностенности, в дульной части разностенность не более 0,6 мм;

— жесткость ствола повышена до 420 кгс/см;

— стволы пушек 2А46М-5 (2А46М-4) взаимозаменяемы со стволами пушек 2А46М (2А46М-1);

— направляющие ствола в люльке призменного типа;

— уменьшена консольность ствола в люльке.

Задняя направляющая с короба люльки перенесена на более жесткую обойменную часть, выполнена наплавкой бронзы (такая конструкция исключила негативное влияние быстросъемной трубы с казенником). Кроме того, введены дополнительные люфтовыбирающие устройства в горловине люльки (2 шт.), в них вместо упоров применены ролики, что исключает влияние износа упоров на поджатие ствола к направляющим люльки и снижено усилие трения в этом соединении заменой трения скольжения на трение качения;

— применены безлюфтовые цапфенные узлы с упругими роликами и обратным клином, за счет чего влияние люфта в цапфах на точность стрельбы уменьшено;

— для автоматического учета изгиба ствола при стрельбе на дульной части трубы предусмотрено крепление отражателя устройства учета изгиба ствола (УУИ);

— на 2А46М-4 доработана люлька для установки приемо-передатчика УУИ.

Многоканальный (визирный, дальномерный, тепловизионный каналы и совмещенный с ними канал для наведения управляемых ракет) прицел наводчика «Сосна» белорусского ОАО «Пеленг» оснащен французской тепловизионной камерой второго поколения CATHERINE фирмы Томсон-CSF. В качестве дублирующего сохранен прицел наводчика ТПД-К1.

Прицел «Сосна» обеспечивает независимую стабилизацию в вертикальной и горизонтальной плоскостях, выработку и ввод в стабилизатор вооружения

углов прицеливания и бокового упреждения. Модернизированный прицел обеспечивает эффективное поражение целей на дальности свыше 3000 м, при дальности распознавания цели типа танк — с дистанции до 4–5 км. Возможности использования управляемого ракетного оружия также расширены, появилась возможность эффективного применения ТУР в ночных условиях и с ходу.

Прицел с тепловизионным каналом установлен вместо устаревшего ночного прицела 1К13-49 с ЭОП, который в составе комплекса 1А40 использовался также для наведения управляемой ракеты. Дальность видения в активном режиме при подсветке цели инфракрасным прожектором составляет не более 1200 м, в пассивном — 500–800 м.

К сожалению, серийный выпуск отечественных тепловизионных камер так и не налажен, хотя экспериментальные разработки в этой области находятся на мировом уровне.
