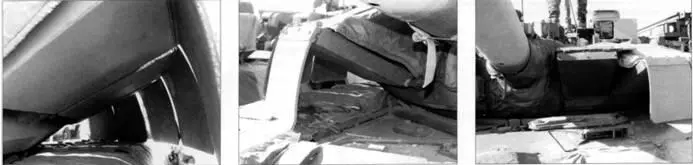

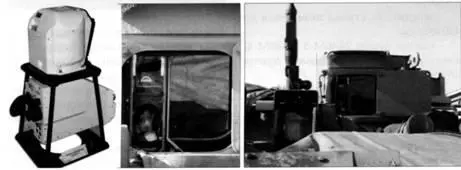

Последовательно прорабатывались три варианта бронировки защиты прицела. По окончательным требованиям заказчика должна появиться защитная крышка.

Основные задачи:

— повышение боевой эффективности артиллерийского вооружения;

— управление высокоточным оружием.

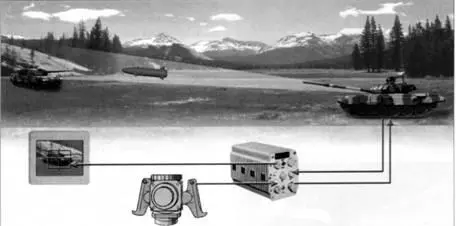

Основные функции:

— автоматическое сопровождение целей с управлением полями зрения прицелов и приводами вооружения;

— улучшение качества видео изображений поля зрения операторов в реальном времени при изменении боевой обстановки.

Эффективность применения:

— повышение точности стрельбы;

— сокращение времени прицеливания;

— обеспечение автоматического наведения управляемых ракет.

Комплекс защиты танка Т-72Б «Рогатка» обеспечивает непоражаемость лобовой проекции большинством современных противотанковых средств.

На танке используется динамическая защита модульного типа «Реликт» (разработчик — ОАО «НИИ Стали»), обладающая рядом преимуществ по сравнению с ВДЗтипа «Контакт-5». Необходимо отметить, что универсальный комплекс динамической защиты «Реликт» может быть установлен на любой ранее изготовленный танк (Т-72, Т-80 и др.) в полевых условиях войсковыми ремонтными подразделениями. Этот комплекс позволяет повысить уровень защищенности при действии современных средств поражения и обладает более высокой ремонтопригодностью в полевых условиях. Дело в том, что установка комплекса «Контакт-5» производится в процессе изготовления танка в заводских условиях, что затрудняет его модернизацию и обслуживание в войсках.

Модульная структура комплекса «Реликт» дает возможность изготавливать модули на специализированном производстве, а на корпусе танка осуществляется только приварка элементов крепления. Таким образом, появляется возможность быстро и эффективно привести защиту основной массы отечественных танков к современным требованиям в ходе их планового ремонта силами предприятий Министерства обороны. Надо заметить, что эта модернизация должна была производиться еще 10 лет назад, и если с ней будут и дальше затягивать, то отставание защиты отечественных танков (а точнее, их основной массы — Т-72Б и Т-80Б) от зарубежных ПТС может действительно принять угрожающий характер.

ДЗ модульного типа «Реликт» обеспечивает значительно лучшие показатели по перекрытию защищаемой лобовой проекции башни и корпуса по сравнению с защитой типа «Контакт-5».

Установка ДЗ «Реликт» на башне. В отличие от ДЗ типа «Контакт-5», в этом случае обеспечено лучшее перекрытие лобовой проекции контейнерами ДЗ. Башня танка также оснащена резиновыми щитками, свисающими с передней части нижних блоков ДЗ и снижающими заметность танка для радаров, а также несколько улучшая его защиту от некоторых типов кумулятивных боеприпасов.

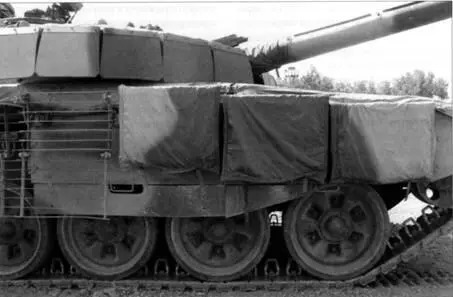

На фото хорошо видны места крепления решетчатых экранов на бортовых участках корпуса танка Т-72Б «Рогатка».

Для облегчения обслуживания экраны выполнены складными.

Каждая секция РЭ состоит из полуэкранов, шарнирно связанных между собой с возможностью складывания поворотом в вертикальное положение нижнего полуэкрана и стопорением в верхнем положении.

Кроме того, использование «Реликта» позволит унифицировать по защите все состоящие на вооружении России образцы основных танков — Т-72, Т-80 и их модификации. Как известно, варианты ДЗ, применявшиеся на танках типа Т-72Б/Т-90 и Т-80У/УД, конструктивно отличались, что естественно ухудшало унификацию.

Анализируя опыт боев в Чечне и в других региональных конфликтах, разработчики реализовали комплекс мероприятий по усилению защиты машин от противотанковых средств ближнего боя (РПГ). Для защиты бортовой и кормовой проекции танк комплектуется решетчатыми экранами (РЭ). РЭ не являются новинкой и по принципу действия аналогичны конструкциям, устанавливаемым на танки еще в годы войны в Афганистане и (в ограниченных масштабах) в ходе военных действий в Чечне.

Решетчатые экраны обеспечивают вероятность разрушения боевых частей гранат РПГ (ПГ-7, ПГ-9) без формирования кумулятивной струи с вероятностью 0,5–0,65, в других случаях возможно снижение бронепробиваемости на 70-100 %.

Как же действует РЭ? При попадании головной части кумулятивной гранаты между пластинами происходит разрушение или повреждение кумулятивной облицовки боеприпаса, вследствие чего кумулятивный эффект может не проявиться вообще, либо образовавшаяся в этих условиях струя будет обладать низкой пробивной способностью. Не исключена возможность попадания боеприпаса непосредственно в пластину, тогда имеет место нормальное срабатывание взрывателя и образование кумулятивной струи. Однако, как показывают расчетные и экспериментальные данные, вероятность такого случая низка.

В то же время, специалисты отметили явную несочетаемость маскировочного комплекта «Накидка» (с этим комплектом и демонстрировался модернизированный Т-72Б) с бортовыми решетчатыми экранами, которые, по сути, являются уголковыми отражателями (повышают РА заметность, в то время как «Накидка» призвана ее снижать).

Специалисты НИИ Стали так пояснили эту ситуацию.

НИИ Стали предлагал несколько проектов модернизации защиты танка Т-72Б для различных условий его применения. В их числе был варианте «Накидкой» и специальными бортовыми резинотканевыми экранами, также снижающими РЛ-заметность танка. Этот вариант рассчитывался на использование танка в крупномасштабных военных конфликтах, когда вероятность применения дальней разведки и высокоточного оружия высока.

На Т-72Б «Рогатка» предусмотрено экстренное открывание люка механика-водителя. При срабатывании пиропатрона люк почти мгновенно поднимается и по байонету откидывается в сторону, позволяя механику- водителю очень быстро покинуть машину, либо произвести его эвакуацию в случае ранения.
