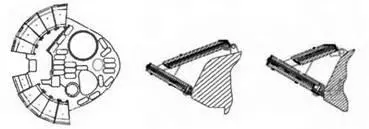

Установка ДЗ «Контакт-V» на башне Т-72Б/Т-90

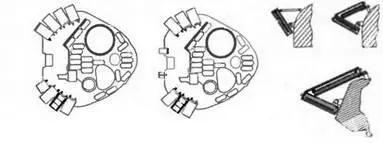

Установка ДЗ «Реликт» на башне Т-72Б «Рогатка» (вариант исполнения)

В статье «Явно устаревшая конструкция» г-н Растопшин говорит о недостаточной эффективности встроенной динамической защиты (ВДЗ) типа «Контакт-5» при срабатывании от современных зарубежных боеприпасов, разработанных в последние годы (а ВДЗ «Контакт-5» уже; 20 лет). При этом он не упоминает, что еще в середине 1990-х гг. был создан и испытан комплекс ВДЗ нового поколения. Что же он из себя представляет?

Комплекс обеспечивает непоражаемость танка Т-90 современными ВОПС М829А2 американского танка М1А2. Помимо увеличенной стойкости к моноблочным кумулятивным боевым частям он также обладает «противотандемными» свойствами. Это позволило защитить танки (от ПТУР типа TOW-2A и HOT-2. Решены также все технические вопросы по защите от соответствующих боеприпасов, атакующих танк из верхней полусферы. Комплекс, смонтированный на танке Т-72М1М, был впервые продемонстрирован на выставке IDEX-99. Позднее он также был установлен и на перспективную БМПТ. Интересно было бы узнать, на каком из зарубежных танков Растопшин углядел противотандемную ВДЗ, не заметив ее при этом на отечественных танках?

Что же представляет собой современная ВДЗ?

Комплекс состоит из модуля ДЗ верхней лобовой детали корпуса, быстросъемных контейнеров ДЗ, устанавливаемых на крыше и боковых проекциях башни, а также на бортах корпуса. Противоснарядная стойкость оснащаемого ВДЗ танка (например, Т-72Б) увеличивается В 1,5–1,6 раза, противокумулятивная — в 2 раза. Площадь перекрытия проекции корпуса и башни достигает 70 %.

Комплексом в полевых условиях войсковыми ремонтными подразделениями может быть оборудован любой ранее изготовленный объект военной техники. Созданный комплекс защиты позволяет повысить уровень защищенности при действии современных средств поражения и обладает более высокой ремонтопригодностью по сравнению с обычным «Контактом-5».

Также стоит заметить, что это далеко не последняя и не единственная российская разработка ВДЗ.

Указывается, что оолсбенность конструкции ДЗ «Контакт-5» заключается в том, что верхняя крышка контейнера навесной ДЗ толщиной 3 мм была заменена на крышку из стали высокой твердости толщиной 15 мм Такая замена обеспечила новый механизм возбуждения детонации ВВ в элементах ДЗ. Но это верно лишь для наиболее простой базовой конструкции блока динамической защиты, который уже давно не применяется.

Использование нескольких слоев активных элементов в новых отечественных ЭДЗ (элемент динамической защиты) обеспечивает их последовательное срабатывание и увеличивает время действия динамической защиты.

Ввод в конструкцию защиты дополнительных пластин позволяет увеличить массу, воздействующую на снаряд и, следовательно, ее стойкость к более мощным снарядам. Наличие различных материалов в составе броневых слоев обеспечивает при соударении образование дополнительных ударно-волновых процессов, что дестабилизирует проникающее средство поражения.

Нанесение предохранительною покрытия на стенки корпуса, на металлические пластины и на внутренние поверхности полости предотвращает волнообразование (из области упрочнения и сварки известно, что при соударении металлов на их поверхностях имеет место так называемое «волнообразование») Этот процесс приводит к торможению соударяющихся пластин. Происходит «скольжение» пластин вдоль поверхности соударения, их отражение и, в конечном счете, повторное» воздействие на атакующий боеприпас. Таким образом, это позволяет увеличивать время функционирования броневой защиты и ее стойкость к тандемным кумулятивным боеприпасам.

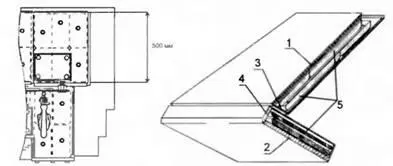

Слева: вариант размещения ЭДЗ на ВЛД корпуса танка. УДЗ установлены в секциях, образуя по высоте рабочую поверхность длиной 500 мм. Справа: вариант размещения ЭДЗ в секции на башне танка: 1.2 — верхняя и нижняя крышки; 3. 4 — тыльные стенки; 5 — УДЗ (длина 375 мм).

По мнению Растопшина. зарубежные БОПС (по сравнению с отечественными) имеют меньшую начальную скорость и большую массу. При невысоких начальных скоростях зарубежные БОПС будут иметь более низкие ударные скорости взаимодействия с ДЗ, при которых не будет детонации ВВ, т е низкоскоростные БОПС свободно преодолевают встроенную ДЗ.

Так ли это на самом деле? Как мы видим из таблицы, начальная скорость отечественных БОПС (ЗБМ42) превосходит скорость западных, однако из-за более высокого снижения скорости на дистанции 1 км скорость их фактически одинакова. Возможно, автор просто не осведомлен об этом.

Заявления о неэффективности ВДЗ «Контакт-5» не соответствуют действительности. Тем более что в последнее время стали известны материалы испытания танков, оснащенных «Контактами-5», полученные после их нелегальной продажи в США. Как пишется в авторитетном издании Jane's International Defense Review № 7/1997, танки с этой защитой оказались неуязвимыми для новейшего на тот момент американского БОПС (БПС) М829 и М89А1. Это вызвало серьезное беспокойство Пентагона и активизацию разработки новых БОПС М829А2 и М829А3, но и им нашими разработчиками брони был дан адекватный ответ.
