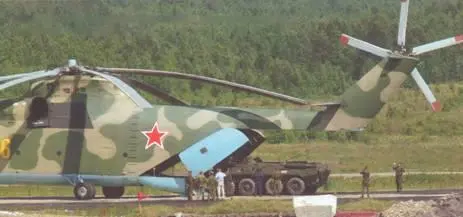

Посетители выставки могли наблюдать реальное десантирование БТР-80 из вертолета-гиганта Ми-26.

Боевое применение авиационных средств поражения с вертолетов Ми-24.

Огонь ведет самоходная гаубица 2С19 «Мста-С».

Т-9 °C на специальной трассе полигона.

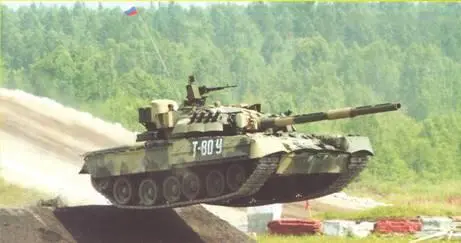

Прыгает многотонный Т-80У.

Максим Саенко

Продолжение.

Начало см. в «ТиВ» № 7/2006 г.

Использованы материалы пресс- службы ВДВ РФ, фото из коллекции М. Никольского, С. Федосеева и из архива редакции.

«Объект 915» — боевая гусеничная плавающая машина, авиадесантируемая из самолетов типа Ан- 12А, а позже и из Ан-22 и Ил-76. Экипаж машины (вместе с десантом) состоит из семи человек: командира, механика-водителя, наводчика- оператора и четырех стрелков. Экипаж и вооружение находятся в передней и средней частях корпуса и в башне, а силовая установка и агрегаты силовой передачи — в кормовой. По расположению механизмов и оборудования машина внутри условно разделена на три отделения: управления, среднее и моторнотрансмиссионное. Отделение управления расположено в носовой части корпуса. В нем размещены сиденья командира (у левого борта), механика-водителя (в центре) и сгрелка-пулеметчика (у правого борта). Среднее отделение находится в средней части корпуса и в конической башне и отделено от моторно-трансмиссионного отделения перегородкой. Позади башни в нем размещены места для трех стрелков. Надгусеничные ниши моторно-трансмиссионного отделения образуют тоннель, ведущий к кормовому десантному люку.

Основными частями машины являются корпус, башня, комплекс вооружения и система управления огнем, силовая установка, силовая передача, ходовая часть, водометные движители, электрооборудование и средства связи, а также специальное оборудование (защита от оружия массового поражения и пожарное оборудование).

Сварной корпус машины, выполненный из броневого алюминиевого сплава, защищал экипаж от 12,7-мм бронебойных пуль в лобовой проекции и обеспечивал круговую защиту от 7,62-мм пуль.

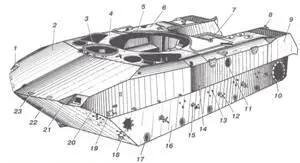

Корпус БМД-1 (вид спереди слева):

1 и 21 — вставки с амбразурами: 2 — верхний лобовой лист; 3 — основание люка механика-водителя; 4 и 6 — листы крыши; 5 — кольцо; 7 и 8 — улоры для установки платформы парашютно-реактивной системы; 9, 14 и 20-задний, средний и передний верхние бортовые листы; 10 — кольцо для установки и крепления бортовой передачи; 11 — лючок для шаровой установки под автомат АКМС; 12 — отверстие для опоры пневматической рессоры; 13 — отверстия для оси поддерживающего ролика: 15 — кронштейн упора балансира; 16 нижний бортовой лист; 17- кронштейн балансира; 18 — отверстие для кронштейна кривошипа направляющего колеса; 19 — буксирный крюк; 22 — нижний лобовой лист: 23 — створки петель волноотражательного щита.

Башня БМД-1:

I — щека амбразуры; 2 — амбразура орудия; 3 — отверстия для клиньев; 4 — вырез для пулемета; 5 — люк для установки 9М14М; 6 — рым; 7 — отверстие для вентилятора; 8 — люк оператора; 9 — кольцо: 10 — крыша башни; 11 — обоймы для приборов наблюдения; 12 — отверстие для установки прицела.

Для достижения необходимых водоходных качеств машины корпус в носовой части сужается, а его поперечное сечение имеет Т-образную форму с развитыми надгусеничными нишами. В разработке формы корпуса для придания машине плавучести за счет собственного водоизмещения, необходимой остойчивости и ходкости на плаву участвовали горьковские судостроители. Над сиденьем механика-водителя имеется люк. Перед люком установлены три прибора наблюдения ТНПО-170. На верхнем лобовом листе перед центральным прибором наблюдения механика-водителя находится панель защиты прибора от свинцовых брызг. Снаружи корпуса машины установлены фары, звуковой сигнал, габаритные фонари, волноотражательный щит, передние и задние грязевые щитки, заслонки водометных движителей, антенна радиостанции, детали крепления средств десантирования, буксирные крюки, буксировочное устройство для перевозки грузов на прицепе и два ящика с ЗИП. В днище имеются лючки, закрываемые пробками, для слива топлива и масла из систем двигателя и коробки передач. По днищу корпуса машины проходят тяги приводов управления. По бортам снаружи и внугри корпуса смонтированы узлы и агрегаты ходовой части и подвески машины.

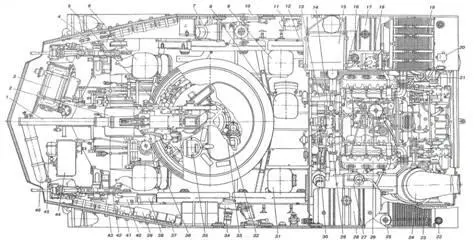

БМД-1. Вид сверху со снятой крышей:

1 — 73-мм гладкоствольное орудие; 2 — сиденье механика-водителя; 3 — аккумуляторная батарея; 4 — распределительный щиток; 5–7,62-мм пулемет, спаренный с орудием; 6 — сиденье пулеметчика; 7-нагнетатель системы коллективной защиты; 8, 9 и 31 — сиденье стрелков; /0 — шаровая установка для стрельбы из автоматов; I1 — реле-регулятор; 12 — ручной насос гидросистемы; 13 — вентилятор обдува генератора; 14 — муфта привода гидронасоса; 15 — сьемная крышка-патрубок воздухозабора двигателя; 16 — заправочная горловина правого нижнего топливного бака; 17, 28 — топливные баки; 18 — бачок гидросистемы; 19 — водяной радиатор; 20 — защитная крышка над выпускным клапаном водооткачивающего насоса;? / — водооткачивающий насос; 22 — задний габаритный фонарь; 23 — защитная решетка с сеткой; 24 — водопроточная труба; 25 — антенный ввод; 26 — силовой блок; 27 — масляный бак в сборе с котлом подогревателя; 29 — топливный фильтр грубой очистки; 30 — гидронасос; 32 — вращающаяся башня; 33 — сиденье наводчика-оператора; 34 — вытяжной вентилятор; 35 — прицел; 36 — сиденье командира: 37 — датчик ПРХР; 38 — блок питания; 39 — пульт управления ПРХР; 40 — коммутационный блок; 41 — аппарат А-1 танкового переговорного устройства; 42 — установка 7,62-мм курсового пулемета; 43 — коробка для пулеметной ленты; 44 — радиостанция; 45 — блок питания курсоуказателя; 46 — воздушный баллон.
