Для стрельбы из орудия и спаренного пулемета, а также наведения ПТУР применяется комбинированный (дневной и ночной) бесподсветный прицел 1ПН22М1. Дневная ветвь прибора имеет кратность увеличения 6х и угол поля зрения 15°, ночная ветвь соответственно 6,7х и 6°. Кроме прицела наводчик пользуется четырьмя перископическими приборами ТНПО-170.

Перед сиденьем командира машины скомпонованы курсовая пулеметная установка с прибором наблюдения — прицельным устройством ТНПП-220А. Ветвь прицела имеет полуторакратное увеличение и угол поля зрения 10°, а ветвь прибора наблюдения — углы обзора по вертикали 21°, по горизонту 87° соответственно. Кроме того, слева от командира имеется перископический прибор наблюдения ТНПО-170. В ночных условиях командир пользуется перископическим бинокулярным бесподсветным прибором ТВНЕ-4. Перед сиденьем стрелка-пулеметчика расположена вторая курсовая пулеметная установка с таким же, как у командира, прицельным устройством ТНПП-220А.

Стрелки-десантники используют два обогреваемых прибора ТНПО-170 и перископический прибор МК-4С (в кормовом люке). В бортах машины и в крышке кормового люка имеются три шаровые установки, позволяющие вести прицельный огонь из автоматов стрелков изнутри машины.

В корпусе машины предусмотрены укладки для пяти автоматов АКМС, пулемета РПКС, восемь сумок для 20 гранат Ф-1, укладка для гранатомета РПГ-7Д (РПГ-16) и двух сумок с выстрелами к нему, а также укладка для одной направляющей с ПТУР 9М14М. Кроме того, в башне размещена укладка для двух направляющих с ПТУР 9М14М.

Электрооборудование «объекта 915» было выполнено по однопроводной схеме, за исключением дежурного освещения и розеток для переносных ламп. Источниками электрической энергии являются 24-вольтовая стартерная аккумуляторная батарея 12СТ-70М и генератор ВГ-7500Н. К потребителям электрической энергии относятся стартер С5-2С, электродвигатели, электромагниты и другие элементы системы управления огнем, противопожарного оборудования, водооткачивающие средства, средства связи, приборы освещения и сигнализации и др.

Машина снабжена устройствами, предназначенными для защиты экипажа и внутреннего оборудования от воздействия ударной волны при ядерном взрыве, а также для защиты эки пажа от отравляющих и радиоактивных веществ. Кроме того, «объект 915» оснащен системой пожарного оборудования (ППО) для тушения пожара в моторно-трансмиссионном отделении. ППО состоит из баллона с составом «3,5», автомата ППО, термодатчиков и трубопроводов с распылителями, расположенных в МТО. Для тушения пожара в отделении управления и в среднем отделении используется ручной огнетушитель ОУ-2.

В качестве средств защиты от ОМП применяется гамма-датчик ГД-1М и фильтронагнетающая установка. Для подвода очищенного воздуха использовался воздуховод с шестью полумасками. Кроме того, в машине предусмотрена укладка для двух приборов ТДП. Для обеспечения нормальных условий работы наводчика-оператора на крыше башни расположено воздухозаборное устройство.

На «объект 915» установлены танковая радиостанция Р-123 («Магнолия», дальность связи — до 20 км) и ТПУ Р-124 на пять абонентов. На машинах, выпускавшихся после 1971 г., место Р-123 заняла радиостанция Р-123М с дальностью действия (при работе на 4-м штыревую антенну и скорости движения до 40 км/ч) 20 км при выключенном подавителе шумов и 13 км при включенном подавителе шумов.

На БМД-1 имеется возимый комплект запасных частей, инструмента и принадлежностей (ЗИП). Кроме того, снаружи на корпусе закреплены брезент, лом, лопата и аварийный буй.

Продолжение следует

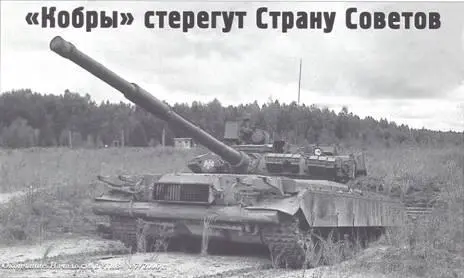

Вверху: основной танк Т-80БВ.

Ростислав Ангельский. Автор благодарит за информационную поддержку Юрия Алексеевича Суворова — ведущего участника разработки «Кобры» и других танковых и противотанковых комплексов управляемого вооружения, до недавнего времени-заместителя главного конструктора КБТМ.

К началу 1980-х гг. устарела и снималась с производства элементная база, на которой была выполнена бортовая и танковая аппаратура «Кобры». В соответствии с решением ВПК от 10 октября 1979 г. началась разработка комплекса 9К117 «Агона», для которого предполагалось создание новой ракеты и усовершенствованного прицела при унифицированной аппаратуре. Начиная с 1980 г. отрабатывались новая боевая часть, двигатель, лампы. Тогда же был выпущен технический проект комплекса. С разработчиками бронеобъектов было согласовано размещение аппаратуры комплекса 9К117 на танках Т-64Б и Т-80Б. Изменились и характеристики ракеты: немного выросла скорость, а стартовый вес увеличился на 0,4 кг.

Государственные испытания «Агоны» на Т-64Б и Т-80 начались 14 декабря 1982 г. При этом подтвердилась работоспособность системы управления на новой элементной базе. Через два года они успешно завершились, но еще долгое время не удавалось организовать серийное производство новых систем, контрольно-проверочной машины и 9В931, контрольно-проверочной аппаратуры.

Еще с начала 1970-х гг. неоднократно рассматривалась возможность оснащения комплексом «Кобра» танка Т-72, который отличался от Т-64 и Т-80 применением вместо харьковского механизма заряжания типа «корзина» менее пожароопасного (из-за отсутствия гидравлики) автомата заряжания типа «карусель» (с горизонтальным размещением в кассетах как снарядов, так и гильз с зарядами), разработанного в КБ Уралвагонзавода. При этом досылка сначала снаряда, а затем и заряда в камору пушки производилась двумя последовательными движениями механизма, энергии которых не хватало для срабатывания устройства автоматизированной стыковки ракеты 9М112. В середине 1970-х гг. применение «Кобры» на Т-72 признали нецелесообразным из-за большого объема доработок автомата заряжания этого танка.

Однако к концу десятилетия стало ясно, что именно Т-72 становится наиболее массовым из советских танков второго поколения, так что задача оснащения его комплексом управляемого вооружения приобрела особую актуальность.

В 1980 г. развернулись работы по универсальному комплексу 9К112-1 (тема «Кобра-У»), обеспечивающему его использование как на Т-64Б, так и на вновь разрабатываемой «ракетной» модификации Т-72. Были согласованы тактико-технические требования, выполнена доработка макетных образцов для отработки стыковки модифицированной ракеты 9М112М в различных устройствах заряжания, проведена увязка аппаратуры комплекса с обоими типами танков. К концу 1981 г. опытный Т-72Ас комплексом «Кобра-У» и системой управления огнем «Обь» 1А33 был подготовлен к заводским испытаниям. При установке «Кобры-У» в танке Т-72 его характеристики практически не изменились, хотя вес танка и увеличился на 350 кг. К достоинствам «Кобры-У» в сравнении с другими комплексами можно было отнести и применение для техобслуживания серийных хорошо отработанных средств, а также возможность обучения наводчиков на имеющихся в войсках тренажерах. Однако установка комплекса «Кобра-У» оказалась возможной только на вновь выпускаемых танках: все- таки требовалась доработка автомата заряжания.
