Кормовой десантный люк БМД-1.

Корпус БМД-1 (вид сзади слева):

I — створки петель волноотражательного щита; 2-люк командира; 3-обойма для прибора наблюдения; 4 — отверстие для прибора ТНПП-220; 5 — люк пулеметчика; 6 — крышка кормового люка; 7 — отверстия для установки клапанов нагнетателя системы коллективной защиты; 8 — отверстие для прибора МК-4С; 9 — съемная крышка-патрубок воздухозабора двигателя; 10 и 27 — лючки для доступа к заправочным горловинам топливных баков; 11 и 24 — съемные крышки для доступа к водяным и масляным трубопроводам; 12 и 16 — сьемные листы крыши для доступа в силовое отделение; 13 — защитная решетка с сеткой; 14 — выходное отверстие водосливной трубы; 15-задний наклонный лист; 17- отверстие для водопроточной трубы; 18 — отверстие для установки стакана заслонки водомета; 19 — буксировочное устройство; 20 — кормовой лист; 21 — кронштейн для установки съемного приспособления крепления лыж: 22 — накладка (отбойный кулак); 23 — лючок для шаровой установки под автомат АКМС; 25 — отверстие для стакана антенного ввода; 26 — лючок для доступа к заправочной горловине маслобака; 28 — лючок для доступа к заправочной горловине системы охлаждения; 29 — створки петель для парашютных систем; 30 — отверстие для клапана вытяжного вентилятора; 31 — отверстие для установки ВЗУ аппаратуры ПРХР.

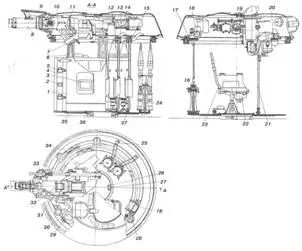

Боевое отделение БМД-1:

1 — гильзозвеньесборник; 2 — ролик; 3 — крышка гильзозвеньесборника; 4 — магазин ПКТ; 5-замок; 6-ребро; 7 — подъемный механизм; 8 — орудие 2А28; 9 — пусковой кронштейн; 10-кронштейн крепления подъемного механизма; /I — сектор; 12 — эксцентриковая рукоятка; 13 — кронштейн; 14 — прибор наблюдения; 15 — направляющая; 16 — ведущий валик; 17 — промежуточный валик; 18- приводконвейера; 19-прицел 1ПН22М1;20 — передняя опора механизма поворота башни; 21 — гяга; 22 — пульт управления ПТУР; 23 — сиденье наводчика-оператора; 24 — каркас конвейера; 25 — кронштейн крепления направляющей; 26 — кронштейн ролика; 27 — центрирующий ролик; 28 — кронштейн подвески платформы в башне; 29 — задняя шарнирная опора механизма поворота башни; 30 — механизм поворота башни; 31 — тяга связи прицела с орудием; 32 — ролик для установки направляющей; 33 — пулемет ПКТ, спаренный с орудием; 34 — цепь конвейера; 35 — платформа; 36 — центрирующее кольцо; 37 — опора направляющей.

Прибор наблюдения ТНПО-170:

I — зацеп; 2 — проушина; 3 и 4 — резиновые прокладки; 5 — переходная рамка; 6 — обойма; 7 — головка прибора; 8 — экран; 9 и 14 — термисторы; 10 и 15- пластины с токопроводящим покрытием; II — козырек; 12\л 19- призмы; 13 — налобник; 16 — донышко; 17 — штепсельный разъем; 18 — корпус; 20- рукоятка зажима; 21 — эксцентриковый зажим.

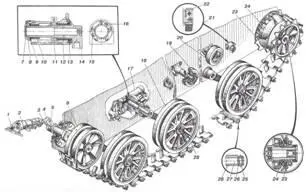

Ходовая часть БМД-1 (левый борт):

I — опора; 2-силовой гидравлический цилиндр в сборе; 3 — рычаг; 4 — палец; 5 — кривошип в сборе; 6 — направляющее колесо в сборе; 7 — крышка; 8 — шарики; 9-прокладки; 10 и 12-текстолитовые втулки; 11 — рычаг; 13 — сальник; 14 — балансир;)5 и 16 — пробки; 17 — пневматическая рессора; 18 — опорный каток; 19 и 20 — поддерживающие ролики; 21 — упоры балансиров; 22 — защитная прокладка; 23 — ведущее колесо; 24 — бортовая передача; 25 — заклепка; 26 — пробка; 27 — палец; 28 — трак.

Моторно-трансмиссионное отделение (МТО) расположено в кормовой части корпуса машины и отделено от среднего отделения герметичной перегородкой. В нем вдоль оси машины на трех опорах закреплен силовой блок. Проем над моторно-трансмиссионным отделением закрывается двумя съемными листами.

В машине используется V-образный 6-цилиндровый четырехтактный дизель 5Д-20 жидкостного охлаждения Барнаульского завода транспортного машиностроения, близкий по конструкции двигателю УТД-20, применяемому на БМП-1, но уменьшенной (до240л.с.) мощности.

С правой стороны от двигателя в специальном отсеке корпуса установлены воздухоочиститель, соединенный с двигателем раздаточной трубой, радиатор подогрева всасываемого двигателем воздуха и клапан воздухозабора. Особенностью системы питания воздухом является устройство воздухозабора, состоящее из двух клапанов. При преодолении водных преград верхний клапан перекрывает забор воздуха снаружи машины, а боковой открывает доступ воздуха из боевого отделения, что повышает безопасность движения на плаву. Между двигателем и бортом находятся бак гидросистемы и два топливных бака. Слева от двигателя установлены левый топливный и масляный баки. В нижнюю часть масляного бака вмонтирован котел подогревателя. Система охлаждения эжекционная, обеспечивает также отсос пыли из воздухоочистителя и вентиляцию МТО. В нее включен радиатор для обогрева всасываемого двигателем воздуха. Основной способ пуска двигателя электростартером, но возможен пуск сжатым воздухом. Имеется механизм автоматического действия защиты двигателя от попадания воды, предотвращающий попадание воды в цилиндры двигателя при его остановке во время преодоления водной преграды или мойки. В коробах эжекторов установлены глушители, эжекторы отсоса пыли и газов, два радиатора: водяной (в правом эжекторе) и водомасляный (в левом). Снизу к коробам эжекторов прикреплен механизм защиты двигателя от попадания воды.

Силовая передача механическая, состоит из однодискового фрикциона сухого трения, простой ступенчатой коробки передач (четыре передачи переднего и одна заднего хода) с постоянным зацеплением шестерен и синхронизаторами на третьей и четвертой передачах, двух бортовых фрикционов с ленточными тормозами и двух одноступенчатых планетарных бортовых редукторов. Бортовые фрикционы многодисковые. Как и у БМП-1, на «объекте 915» главный фрикцион, коробка передач, бортовые фрикционы объединены с двигателем в один силовой блок.

Прибор наблюдения — прицелТНПП-220:

1 и 5 — крышки; 2 — штепсельный разъем; 3 — резиновая прокладка: 4 — головка; 6 — прицельная трубка; 7 — призменный блок; 8 — корпус; 9 — патрон осушки.

Прибор наблюдения МК-4С:
