Не менее 15 британских самолетостроительных фирм заинтересовались заданием В.12/36. Из предложенных проектов штаб ВВС выбрал для постройки опытных образцов предложения компаний "Шорт бразерс" и "Супермарин уоркс" (филиала "Виккерс-Армстронг"). Второй из них (последняя работа Реджинальда Митчелла) так и не увидел свет. Его изготовление было отложено советом директоров "Супермарин" в связи с большой загрузкой по "Спитфайру". А в 1940 г. недостроенный самолет был уничтожен при немецком налете на Вулстон, и работы по нему полностью прекратились.

Проект фирмы "Шорт" по заданию В. 12/36 прогрессировал быстрее. Несмотря на потерю первого опытного самолета в первом же полете, уже через 25 дней после получения заказа на серию фирма поставила первый серийный экземпляр.

Предложения "Шорт" по В. 12/ 36 основывались на использовании крыла, весьма похожего на крыло летающей лодки "Сандерленд" с размахом 34,12 м с большими посадочными щитками. Такая конструкция, в соответствии с расчетами фирмы, должна была обеспечить превосходные высотные характеристики. При нормальном взлетном весе 21790 кг и даже при максимальном перегрузочном 29500 кг самолет должен был быть способен действовать с существующих аэродромов без применения вспомогательных взлетных устройств. Но министерство авиации поставило условие, что размах не должен превышать 30,5 м для того, чтобы самолет мог уместиться в стандартных ангарах. Ограничения накладывались и на размеры отдельных частей, на которые членился самолет, с целью обеспечения перевозки их на имевшихся у ВВС транспортных средствах.

Новый бомбардировщик, обозначенный как S.29, рождался на кульманах конструкторского бюро в Рочестере. Размах крыла приняли равным 30,18 м, а ширину щитков увеличили до 48 % хорды для того, чтобы улучшить взлетные характеристики. В 1937 г. заказали два опытных образца S.29. Вскоре последовал первый заказ на 100 бомбардировщиков, которые должны были собираться в Рочестере. Это сделали в соответствии с новой практикой, не дожидаясь результатов испытаний. Название "Стирлинг" самолету дали еще до первого полета.

Меньшее по размаху, чем у "Сандерленда", крыло "Стирлинга" по конструкции было подобно крылу летающей лодки "Эмпайр боут" (на которой и основывался "Сандерленд"). Оно имело два лонжерона и гладкую обшивку из легкого сплава. Четыре мотогондолы сильно выступали из крыла. В них находились моторы "Геркулес", выбранные для "Стирлинга". Баки в крыле располагались с каждой стороны так: четыре между лонжеронами, два между задним лонжероном и щитками и один в передней кромке в корневой части крыла. Все они протектировались. В крыле также находились по три бомбоотсека с каждой стороны (между фюзеляжем и ближними мотогондолами). В них можно было разместить до шести бомб по 227 кг или дополнительные баки на 1990 л горючего. Створки отсеков открывались внутрь электроприводом.

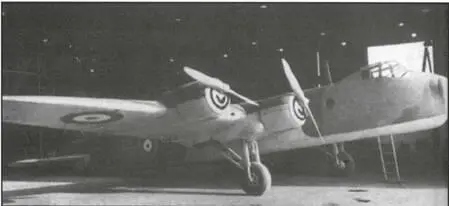

S.31 — уменьшенный в два раза прототип бомбардировщика

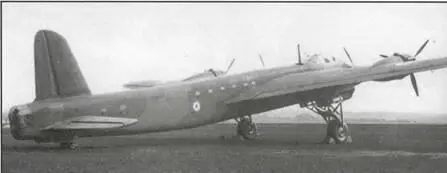

Первый опытный полноразмерный "Стирлинг"

Главные стойки шасси имели по одному колесу большого диаметра и убирались во внутренние гондолы электромоторами. Колеса в убранном положении не полностью закрывались створками. Два хвостовых колеса убирались в фюзеляж под хвостовым оперением.

Фюзеляж "Стирлинга" имел традиционный набор из шпангоутов и стрингеров под гладкой обшивкой из легкого сплава. Сечение его было прямоугольным со скругленными углами. Фюзеляж собирался из четырех больших секций, соединяемых при окончательной сборке болтами через фланцы крайних шпангоутов. Стыки обшивки снаружи прикрывались лентами. Центральная секция фюзеляжа имела длину 12,8 м. Это позволяло разместить бомбоотсеки под полом палубы, находившейся на уровне балок центроплана, проходивших через фюзеляж. Подкрепляя пол, две длинные балки шли по всей длине отсека, разделяя его на три части. В каждой из них имелось по семь узлов подвески. На каждом крепилась бомба в 227 кг — в общей сложности, 6129 кг. Альтернативно можно было нести семь бомб по 908 кг: три в центральном отсеке и по две в каждом боковом. В этом случае два отсека в крыле оставались пустыми, а общая бомбовая нагрузка равнялась 6356 кг. Однако ширина отсеков в 480 мм препятствовала подвеске более крупных бомб, нежели бомбы калибра 908 кг.

Первоначально планировалось вооружить "Стирлинг" носовой, кормовой и нижней турелями, но боевой опыт быстро внес свои коррективы. Носовая турель была типа Фрэзер-Нэш FN5 с двумя 7,69-мм пулеметами "Браунинг", а кормовая — FN 20А с четырьмя. В каждой турели имелся боезапас в 1000 патронов на ствол плюс 2000 в резерве. Внизу стояла убираемая турель FN 25 с двумя "Браунингами". Однако в самом начале эксплуатации оказалось, что она ненадежна и сильно увеличивает лобовое сопротивление. Кроме того, турель была очень тесна, что снижало эффективность действий стрелка. Вскоре ее демонтировали, заменив спаренными шкворневыми установками "Браунингов" в бортовых люках с боезапасом 500 патронов на ствол. Позднее бортовые установки, в свою очередь, были вытеснены верхней турелью.

"Стирлинг" был рассчитан на экипаж из семи человек: два летчика, штурман, радист, бортинженер и два стрелка — для передней и кормовой турелей. Бортовые установки и, позднее, верхняя турель обслуживались бортинженером. Штурман являлся и бомбардиром.

Пока в течение 1938 г. шел процесс конструирования, а затем постройка опытного образца, фирма решила за свой счет изготовить летающую модель в масштабе 1:2, чтобы изучить управляемость машины, которая была первым большим сухопутным самолетом "Шорт" за много лет и первым ее самолетом с убирающимся шасси. Этот примечательный маленький двухместный самолет аэродинамически полностью повторял реальную машину. Он имел деревянную конструкцию и оснащался четырьмя моторами Побджой "Ниагара"1П по 90 л.с., вращавшими двухлопастные деревянные винты. Только пилот и летнаб не соответствовали масштабу. Первый сидел под откидывающимся вбок фонарем, а второй, согнувшись, располагался в фюзеляже за кабиной пилота. Названный фирмой S.31, этот самолет целиком был покрашен серебристой краской. Перед первым полетом, состоявшимся в Рочестере 19 сентября 1938 г., на него нанесли обозначение "М- 4". 21 октября, после двенадцатого полета, его передали в испытательный центр в Мартлшэм-Хис для изучения управляемости. Там дали благожелательный отзыв, но жестко рекомендовали увеличить на 3° угол установки крыла, который был выбран равным 3,5° из условия минимума сопротивления. Это делалось для того, чтобы удержать в заданных пределах дистанции разбега и пробега "Стирлинга", на которые могло отрицательно повлиять будущее увеличение его веса.
