Летчик- испытатель М3 «Кулон» Е.С. Соловьев

Летчик- испытатель ЛИИ МАП О. В. Гудков

Летчик испытатель ЛИИ МАП В. И. Лойчиков, принимавший участие в штопорных испытаниях и работах по исследованию поведения Су-17 на срывных режимах

Автопилот "семерки" на новом истребителе-бомбардировщике заменили системой автоматического управления САУ-22, снизившей нагрузки на летчика и метеоминимум при лучшей точности исполнительных команд. Она могла демпфировать собственные колебания машины относительно трех осей, стабилизировать ее угловое положение и барометрическую высоту, осуществлять приведение самолета к горизонту (в этом режиме даже при потере летчиком ориентации, к примеру, ночью или в облаках, система из любого положения, даже "на спине", автоматически приводила самолет к горизонтальному полету, удерживая его по крену, тангажу и высоте до принятия летчиком решения). "Обкатку" САУ-22 прошла на опытном самолете С22-11 и других машинах.

Переход на методику прорыва ПВО на малых высотах обусловил появление модернизированной САУ, оснащенной блоком малых высот. Она, помимо прочего, обеспечивала автоматическое управление самолетом на малых высотах над равнинной местностью, стабилизируя истинную высоту полета в пределах 200–500 м при скорости 600-1 100 км/ч по данным радиовысотомера, обеспечивая также увод самолета с опасной высоты.

На истребитель-бомбардировщик установили доработанный бомбардировочный прицел, предназначенный для бомбометания серией или залпом с кабрирования или горизонтального полета при ориентировании по вынесенной точке или по цели, и стрелковый прицел для стрельбы по воздушным и наземным целям, а также для бомбометания с пикирования.

Во всех режимах работы бомбардировочный прицел автоматически определял момент сбрасывания бомб в зависимости от скорости, высоты и угла кабрирования и выдавал сигнал сброса в систему бомбардировочного вооружения самолета. Прибор вырабатывал и индицировал предупредительные и исполнительные сигналы летчику на ввод в кабрирование при сбросе по вынесенной точке (загорание лампочек и звуковые сигналы служили командами на начало маневра). В режиме бомбометания с кабрирования по цели при введении в него данных о ветре (скорость и направление которого устанавливались на земле перед полетом по метеосводке) интегратор прицела вычислял величину и направление бокового пролета для визуального учета поправки на боковой ветер при подходе к объекту атаки с любого направления. Сброс бомб мог осуществляться автоматически в нужный момент или вручную, а запуск прибора выполнялся от кнопки на ручке управления или по радиосигналам с наземного маркерного радиомаяка.

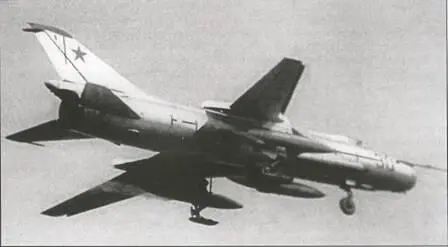

Су-17 (зав. № 86–02) в полете во время испытаний лыжного шасси

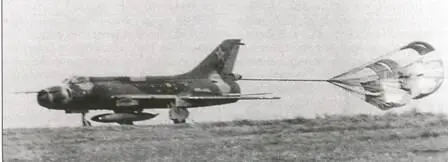

Парашютно-тормозная установкой ПТ-7БУ самолета Су-17 была взята практически без изменений с Су-7БКЛ

Первые Су-17 несли аварийную ПВД-7 на пилоне справа носовой части фюзеляжа. В ходе доработки Су-17 ПВД были размещены над воздухозаборником симметрично, основная справа и аварийная — слева. На место снятого пилона ПВД-7 устанавливалась накладка-заглушка

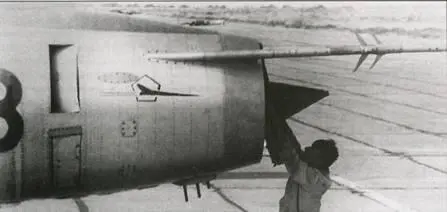

Носовая часть Су-17 с установкой основного и аварийного ПВД с правой стороны фюзеляжа

Артиллерийское встроенное вооружение осталось тем же, что и на Су-7: в корнях крыла Су-17 у фюзеляжа размещались две пушки НР-30 с боекомплектом по 80 патронов на орудие, имевшие темп стрельбы 850 выстр/мин на ствол (на 92-й серии левое орудие отсутствовало). Пушки располагались не совсем симметрично — ввиду организации подачи патронных лент правая была смещена назад на 30 см относительно левой, как и их эксплуатационные лючки на крыле; такая особенность была обусловлена размещением патронных лент в рукавах, опоясывающих фюзеляж, передний из которых обеспечивал подачу к левой пушке и задний — к правой, соответственно, и установки орудий были смещены по дистанции примерно на длину патрона (точнее, ширину патронного рукава).

Для повышения огневой мощи пушечного вооружения самолета специально для Су-17 была разработана съемная подвижная пушечная установка СППУ-22, оснащавшаяся двухствольным орудием ГШ-23 с боекомплектом 260 патронов и темпом стрельбы 3000–3400 выстр/мин. Ее стволы поворачивались в вертикальной плоскости вниз и фиксировались в положениях от 0° до 30°. По замыслу, устройство должно было обеспечить непрерывный прицельный обстрел цели при пролете над ней, когда стволы по мере движения самолета поворачивались и оставались бы направленными непрерывно в цель. Однако соответствующее оснащение самолетного "борта" задерживалось и отсутствие на самолетах необходимого прицельного оборудования не позволяло использовать установки в предусмотренном разработчиками следящем режиме в полном диапазоне углов отклонения стволов. Помехой были также ограниченные возможности имевшегося самолетного стрелкового прицела. Он не имел подвижного отражателя, его прицельная марка просматривалась при нормальной посадке летчика только до угла 6–7° вниз, не поспевая за смещающейся целью, которую накрывало носом самолета. Точность стрельбы при опущенных стволах была крайне низкой, что исключало поражение малоразмерных целей и накладывало ограничения на маневр (любой крен или скольжение приводило к "уходу" очереди).

Применительно к Су-17 отработка первых вариантов СППУ-22, еще снабженных хвостовыми стабилизаторами (в процессе доводки контейнера они были упразднены), началась в феврале 1971 года на самолете № 86–01.

Испытания СППУ-22 велись также на машине № 85–02, исследовались как возможности самой установки, так и поведение самолета на пилотажных фигурах, выполнении боевых маневров и перегрузках. Не обходилось без происшествий: время от времени СППУ после стрельбы и пилотажа теряли экраны, обтекатели и прочие фрагменты, отлетавшие под воздействием отдачи, тряски, удара дульных газов и маневренных нагрузок. В полете 16 апреля 1971 года при отработке аварийного сброса подвесок после стрельбы обе СППУ воздушным потоком швырнуло вверх и они ударились о крыло, к счастью, без особых последствий, хотя помятые предкрылки и потребовали достаточно объемного ремонта по возвращении.
