А. Широкорад - «Шилка» и другие Отечественные зенитные самоходные установки

После следующей модернизации установка получила индекс ЗСУ-23- 4МЗ (3 - запросчик). На ней впервые установлена аппаратура опознавания «свой - чужой». Позже, в ходе ремонта, все ЗСУ-23-4М были доведены до уровня ЗСУ-2Э-4МЗ. Производство ЗСУ-23-4МЭ прекратили в 1982 году.

«Шилки» широко экспортировались в страны Варшавского Договора, на Ближний Восток и в другие регионы. Они принимали активное участие в арабо-израильских войнах, ирако-иранской войне (с обеих сторон), а также в войне в зоне Персидского залива в 1991 году.

Существуют различные точки зрения по поводу эффективности действия «Шилки» в борьбе с воздушными целями. Так, в ходе войны 1973 года на «шилки» пришлось около 10% от всех потерь израильских самолетов (остальные распределились между ЗРК и истребительной авиацией). Однако летчики, взятые в плен, показывали, что «шилки» создавали буквально море огня и пилоты инстинктивно выходили из зоны огня ЗСУ и попадали в зону действия ЗРК. В ходе операции «Буря в пустыне» летчики многонациональных сил старались без необходимости не действовать на высотах менее 1300 м, опасаясь огня «шилок».

Очень высоко в Афганистане ценились «шилки» нашими офицерами и солдатами. Идет колонна по дороге, и вдруг из засады огонь, попробуй организуй оборону, все машины уже пристреляны. Спасение одно - «Шилка». Длинная очередь по противнику, и море огня на его позиции. Душманы называли нашу самоходную установку «шайтан-арба». Начало ее работы они определяли сразу и тут же начинали отходить. Тысячам советских бойцов «Шилка» спасла жизнь.

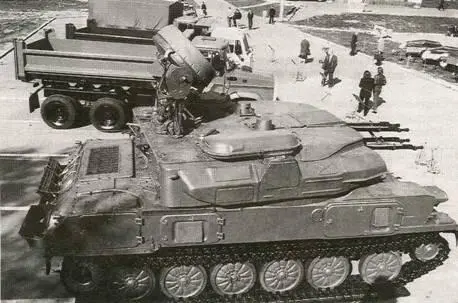

ЗСУ-2Э-4М. При общей идентичности конструкции с ЗСУ-2Э-4В1 обращают на себя внимание большой колпак системы вентиляции на крыше башни справа и крышка амбразуры пушки «Амур».

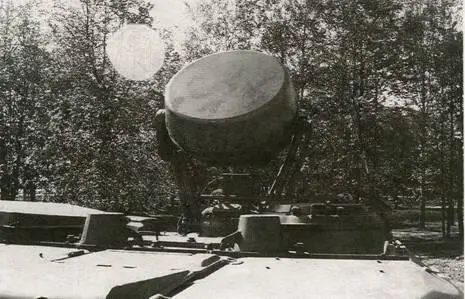

РЛС ЗСУ-2Э-4М. На переднем плане, в центре - колпаки, закрывающие головки визирного устройства. В боевом положении колпаки откидываются.

В Афганистане эта ЗСУ полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, появился специальный «афганский вариант» - за ненадобностью на нем демонтировали радиоприборный комплекс, за счет чего удалось увеличить боекомплект с 2000 до 4000 выстрелов. Был также установлен ночной прицел.

Интересный штрих. Колонны, сопровождаемые «Шилкой», редко атаковывались не только в горах, но и вблизи населенных пунктов. ЗСУ была опасна для живой силы, скрытой за глинобитными дувапами - взрыватель снаряда срабатывал при попадании в стену. Эффективно «Шилка» била и по легко бронированным целям - бронетранспортерам, машинам…

Принимая на вооружение «Шил- ку», и военные, и представители ВПК понимали, что 23-мм пушка «Амур» слишком слаба. Это относилось и к малой наклонной дальности стрельбы, и к потолку, и к слабости фугасного действия снаряда. Масла в огонь подлили американцы, рекламируя новый штурмовик А-10, который якобы был неуязвим для 23-мм снарядов «Шилки». В результате чуть ли не на следующий день после принятия на вооружение ЗСУ-23-4 во всех высоких инстанциях начались разговоры о ее модернизации в плане увеличения огневой мощи и в первую очередь - увеличения эффективного потолка стрельбы и разрушающего действия снаряда.

С осени 1962 года прорабатывалось несколько эскизных проектов установки на «Шилку» 30-мм автоматов. Среди них рассматривался 30-мм автомат револьверного типа НН-30 конструкции ОКБ-16, использовавшийся в корабельной установке АК-230, 30-мм шестиствольный автомат АО-18 от корабельных установок АК-630 и 30-мм двухствольный автомат АО-17 конструкции КБП. Кроме того, испытывался 57-мм двухствольный автомат АО-16, специально сконструированный в КБП для зенитной самоходной установки.

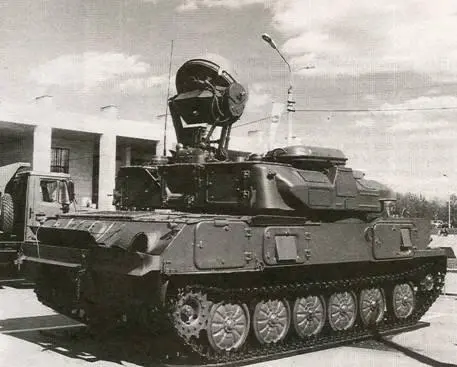

ЗСУ-23-4МЭ. На защитном кожухе-обтекателе РЛС видны две антенные решетки запросчи- ка системы «свой - чужой».

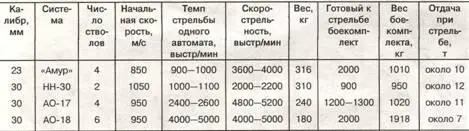

Данные 30-мм автоматов

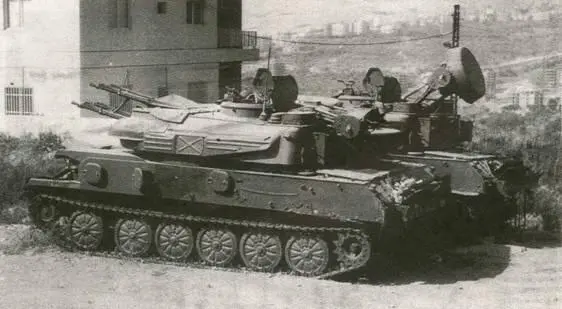

«Шилки» ЗСУ-2Э-4М сирийской армии в Бейруте, 1987 год.

26 марта 1963 года в подмосковных Мытищах состоялся техсовет под руководством Н.А.Астрова. На нем было решено увеличить калибр ЗСУ с 23 до 30 мм. Это в два раза (с 1000 до 2000 м) повышало зону 50-процентной вероятности поражения цели и увеличивало дальность стрельбы с 2500 до 4000 м. Эффективность стрельбы по истребителю МиГ-17, летящему на высоте 1000 м со скоростью 200 - 250 м/с, возрастала в 1,5 раза.

При сравнении 30-мм автоматов указывалось, что экстракция гильз у НН-30 идет назад вниз, а удаление гильз из башни «Шилки» - вперед вбок, что потребует значительных переделок в ЗСУ. При сравнении АО-17 и АО-18, имевших одинаковую баллистику, отмечалось преимущество первого, который требовал меньшего объема доработок отдельных узлов, обеспечивал более легкие условия работы приводов, сохраняя в большей степени преемственность конструкции, в том числе погона башни, редуктора горизонтального, наведения, гидропривода и т.д. Принятие АО-47 упрощало проблему отвода гильз, перезарядки и др. Кроме того, у него был больший угол склонения, чем у АО-18.

В конце концов для ЗСУ и приняли 30-мм двухствольный автомат АО-17. Его доработанный вариант получил индекс ГРАУ 2А38 и в начале 80-х годов был запущен в серийное производство на Тульском машиностроительном заводе № 535.

Работа автоматики 2А38 основана на отводе пороховых газов из канала ствола. Перед выстрелом в одном из стволов находится патрон. Ударный механизм взведен и удерживается электрическим шепталом. Подвижные части второго ствола находятся в заднем положении, а патрон - в лапках затвора. Подвижные части обоих стволов кинематически связаны через соединительный рычаг. Такая связь позволяет обойтись без возвратных пружин, так как для возврата подвижных частей одного ствола в переднее положение используется рабочий ход подвижных частей другого ствола и энергия газов. Питание пушки производится одной патронной лентой. Подача ее осуществляется звездочкой подачи, кинематически связанной с ползунами. Общими частями обоих стволов были кожух, механизм питания, механизм перезаряжания, стреляющий механизм и амортизатор.
