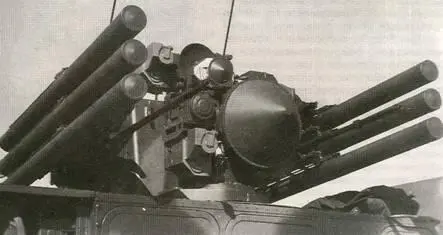

Комплекс «Панцирь» оснащен двенадцатью новыми ЗУР, внешне и по компоновке похожими на 9М311, но превосходящими их по всем параметрам. Корпус ракеты бикали- берный, двигатель находится во второй отделяющейся ступени. Комплекс может одновременно наводить до трех ракет.

Артиллерийское вооружение «Панциря» состоит из двух 30-мм автоматических пушек 2А72. Пушки одноствольные, темп стрельбы в семь с лишним раз ниже, чем у 2А38 на «Тунгуске». Такой темп был заложен в пушках 2А42 и 2А72, установленных в БМП-2, БМП-3 и БМД-3 только потому, что их назначением была борьба в первую очередь с наземными целями, а во вторую - с вертолетами, но никак не с истребителями и крылатыми ракетами. Естественное преимущество 2А72 по сравнению с 2А38 - селективное питание. Проще говоря, у 2А72 есть две патронные ленты, и оператор может переключать подачу снарядов БТ (бронебойных) и ОФЗ (осколочно-фугасных зажигательных). В «Тунгуске» и «Шилке» только одна лента, в которой могут чередоваться патроны с БТ и ОФЗ.

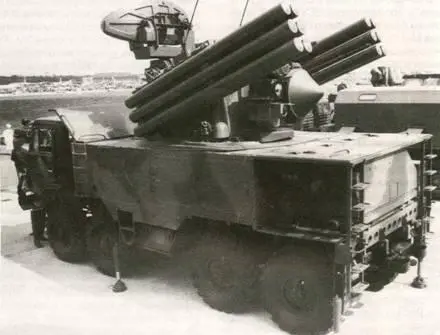

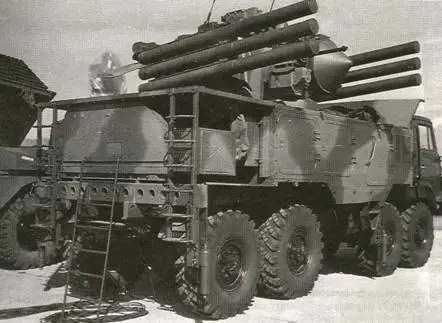

Ракетно-пушечный комплекс С1 «Панцирь» на авиасалоне в г.Жуковском, август 1995 года. Обращает на себя внимание характерный конусообразный обтекатель антенны РЛС сопровождения.

В начале 60-х годов в США была запу- цена в производство ЗСУ М-163 «Вул- :ан» на базе гусеничного бронетранспор- ера М-113. Она оснащалась 20-мм шес- иствольной пушкой «Вулкан», применяв- иейся в ВВС и ВМС США. Темп стрель- 5ы пушки 3000 выстр/мин, вес снаряда ),2 кг, начальная скорость 1250 м/с. Эффективный потолок стрельбы 0,5 - 0,8 ;м. Баллистическая дальность - 7,5 км.

М-163 оснащалась радиолокационным дальномером AN/VPS-2, осуществляв- шм автоматический поиск целей, их за- сват и сопровождение. Дальность действия дальномера 250 - 5000 м, точность чзмерений ±10 м. Наведение пушки производилось по оптическому каналу.

В состав дивизии США в 70 - 80-х годах входил зенитный дивизион «Чапа- зэл-Вулкан», состоявший из четырех ба- гарей - двух с ЗРК «Чапарэл» и двух с ЗСУ «Вулкан». В каждой батарее имеюсь три взвода ЗРК или ЗСУ, а во взводе по четыре машины. Итого в дивизи- зне насчитывалось 24 ЗРК и 24 ЗСУ :‹ Вулкан».

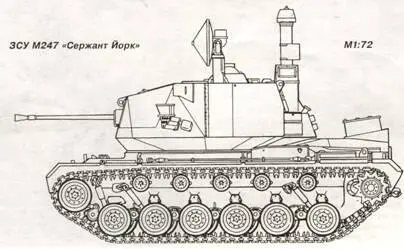

В 1981 году в США были проведены сравнительные испытания новых ЗСУ с 35-мм и 40-мм автоматическими пушками. Министерство армии выбрало ЗСУ, созданную фирмой «Форд аэроспейс» [позже она получила название «Сержант Йорк»), вооруженную двумя 40-мм пуш- ‹ами L70 «Бофорс» с безленточной системой подачи боеприпаса; эффективная цальность стрельбы 4000 м; начальная скорость снаряда 1000 м/с; скорострельность 2x300 выстр/мин; боекомплект 580 снарядов. ЗСУ оснащалась РЛС обнаружения цели с дальностью действия цо 40 км. Наведение производилось по оптическому каналу с помощью лазерного дальномера. Слабым местом ЗСУ было шасси, созданное на базе устаревшего танка М48А5, скорость которого не превышала 48 км/ч, то есть в 1,5 раза меньше скорости танков М1 «Абраме» и боевой машины пехоты М2.

В 1985- 1989 годах ЗСУ «Сержант Йорк» должны были заменить в войсках ЗСУ М-163 «Вулкан». Однако работы над этой машиной прекратили в 1985 году. В качестве официальной причины называлась малая дальность стрельбы 40-мм пушки, что считалось недостаточным для борьбы с противотанковыми вертолетами, оснащенными ПТУР с дальностью стрельбы 6 км.

Взамен «Сержанта Йорка» началась разработка ракетно-артиллерийского комплекса ADATS. В состав его вошло восемь ракет в транспортно-пусковых контейнерах, 25-мм автоматические пушки М242 «Бушмастер» и 12,7-мм пулемет, РЛС обнаружения воздушных целей и оптико-электронный блок сопровождения цели и наведения ракет.

Ракета имеет длину 2005 мм, диаметр 152 мм и стартовую массу 51 кг. Она выполнена по нормальной аэродинамической схеме и оснащена твердотопливным двигателем. За время работы двигателя (3 - 4 с) скорость полета ЗУР достигает своего максимального значения, соответствующего числу ЗМ. Ракета снаряжена кумулятивно-осколочной боевой частью весом 12,5 кг и взрывателями двух типов: неконтактным и контактным. Последний используется при стрельбе по наземным целям.

Импульсно-доплеровская РЛС предназначена для обнаружения и сопровождения воздушных целей на дальности до 24 км и работает в диапазоне волн 2,5 - 3,7 см. Оптико-электронный блок сопровождения цели и наведения ракеты состоит из телевизионного и тепло- визионного устройств сопровождения и лазерного дальномера. Телевизионное устройство, обладающее большей разрешающей способностью, применяется, как правило, в светлое время суток при благоприятных метеоусловиях, а тепло- визионное, разработанное фирмой «Мартин Мариэтта» на основе системы ночного видения боевого вертолета АН- 64А «Апач», - при сопровождении воздушных целей не только в темное время суток, но и в сложных метеоусловиях.

По рекламным данным комплекс способен поражать воздушные цели на дальности от 1 до 8 км, а наземные бронированные цели на дальности от 0,5 до 5 км. Шасси создано на базе боевой разведывательной машины МЗА1.

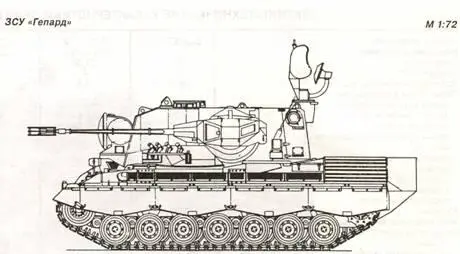

До появления ADATS лучшей ЗСУ в западном мире считалась германская «Гепард», принятая на вооружение в 1973 году. Она была создана на базе танка «Леопард-1». Боевой вес ее 45,6 т, а скорость движения по шоссе до 64 км/ч. ЗСУ вооружена двумя 35-мм автоматическими пушками с общим темпом стрельбы 1100 выстр/мин и обеспечивает поражение воздушных целей, летящих со скоростью до 350 - 400 м/с на наклонных дальностях от 0,1 до 4 км и на высотах до 3 км.

Американский ЗРК ADATS

ЗСУ «Гепард» оснащена двумя РЛС - целеуказания MPDR-12, расположенной в задней части башни, и орудийной наводки «Альбис», расположенной спереди. РЛС целеуказания обеспечивает дальность обнаружения воздушных целей на расстоянии до 15 км. Во второй половине 70-х годов была создана новая РЛС целеуказания MPDR-18S с дальностью обнаружения до 18 км. Диапазон ее работы 1,7 - 2 см.
