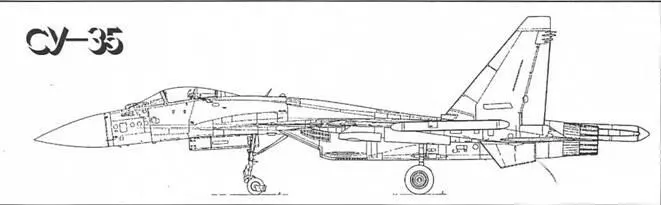

По сравнению с Су-27 несколько увеличена высота и хорда вертикального оперения истребителя. Кессоны килей, выполненных из углепластика, используются, также, в качестве топливных баков.

Усилены стойки шасси (что обусловлено возросшей взлетной массой самолета), носовая опора снабжена двумя колесами.

Под крылом добавлено два узла внешней подвески (их общее число доведено до 12), что позволило увеличить вес вооружения с 6000 до 8000 кг.

Самолет оснащен катапультным креслом КД-36ДМ с углом наклона спинки 30°. По сравнению с Су-27 увеличен запас кислорода, установлены контейнеры с запасом пищи и воды, а также устройство утилизации отходов.

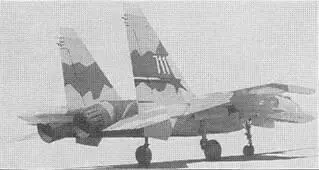

СИЛОВАЯ УСТАНОВКА, Истребители Су-35 оснащены двумя ТРДДФ АЛ-31ФМ (2х 12500 кгс). На опытном самолете Су-37 установлены двигатели АЛ-31ФУ с системой управления вектором тяги по каналу тангажа. ТРДДФ оснащен цифровой электронной системой управления, и итегрированной с системой управления самолетом. Осесимметричное сопло управляемое отклоняется в вертикальной плоскости на угол ±15° при помощи двух пар гидроцилиндров, питаемых от общесамолетной гидросистемы (угловая скорость перемещения сопел-30%).

Система управляемом вектором тяги позволяет управлять самолетом как в плоскости тангажа, так и рыскания, что достигается рассогласованием направления тяги правого и левого двигателя.

Истребитель Су-35/37 оснащен убирающейся штангой топливоприемника системы дозаправки топливом в полете.

ОБОРУДОВАНИЕ. В отличие от Су-27, истребитель Су-35 оснащен цифровой, а не аналоговой электродистанционной системой управления (ЭДСУ) самолетом. Она выполнена по четырехканальной схеме резервирования в продольном канале и трехканальной схемой - в каналах бокового движения. Для увеличения надежности все вычислители ЭДСУ работают параллельно.

На Су-37 ОАО МНПК «Авионика» впервые в отечественной практике разработана интегрированная система дистанционного управления полетом, решающая и задачи управления тяги двигателей, автоматического вывода самолета из штопора и пилотирования посредством боковой ручки. Кабина самолета Су-35 оснащена стандартной центральной ручкой управления и подвижным РУД. На самолете Су-37 установлена боковая малоходовая ручка управления и неподвижный тензометрический РУД.

БРЭО включает системы, использующие элементы искусственного интеллекта. Автоматизированы все этапы полета, включая боевое применение по воздушным целям, атаки па-земных объектов без входа в зону ПВО противника, противодействие радио- и оптоэлектронным средствам РЭБ.

Имеется режим автоматического управления полетом па предельно малой высоте, с обходом или облетом наземных препятствий. Предусмотрено автоматическое целеуказание при действиях, как по воздушным, так и по наземным целям.

Самолет Су-35 оснащен когерентной импульсно-доплеровской помехоустойчивой БРЛС. Станция имеет плоскую антенную решетку с электронным сканированием по углу места и механическим - по азимуту. Обеспечивается одновременное обнаружение 15 воздушных целей и одновременнoe управление полетом шести ракет класса «воздух-воздух».

Истребитель Су-37 оснащен также и БРЛС заднего обзора.

Усовершенствованная оптико-электронная прицельная система истребителя включает тепловизор, совмещенный с лазерным даль номером-целеуказателем. Обеспечивается обнаружение, опознавание и автоматическое сопровождение одновременно нескольких воздушных целей на большой дальности. Оптико-локационная система объединена с БРЛС и усовершенствованным нашлемным прицелом летчика в единый комплекс.

Навигационный комплекс самолета Су-35 включает инерциальную курсовую систему, радиотехнические системы дальней и ближней навигации. На истребителе Су-37 установлена лазерная курсовертикаль и приемник спутниковой навигационной системы.

Комплекс обороны включает оптические датчики предупреждения об атакующих ракетах противника, станцию радиотехнической разведки нового поколения, активные системы подавления, работающие в оптическом и радиолокационных диапазонах, а также средства постановки пассивных радиолокационных и ИК-помех.

Кабина самолета Су-35 имеет комплексную систему индикации, в состав которой входит три монохромных многофункциональных дисплея на ЭЛТ, снабженные клавиатурой.

Самолет Су-37 имеет новое информационно-управляющее поле кабины летчика с четырьмя крупноформатными жидкокристаллическими цветными многофункциональными индикаторами и широкоугольным индикатором па лобовом стекле, В индикаторах использованы жидкокристаллические матрицы.

Связное оборудование включает радиостанции УКВ и KB диапазона, аппаратуру телекодовой защищенной связи, а также систему спутниковой связи.

ВООРУЖЕНИЕ истребителя включает традиционную для семейства самолетов «Су» пушку ГШ-301 (30 мм). На 12 узлах внешней подвески может размещаться различное вооружение общей массой до 8000 кг. в том числе:

- перспективные ракеты класса «воздух-воздух» средней дальности РВВ-АЕ с активным радиолокационным самонаведением;

- ракеты «воздух-воздух» средней дальности семейства Р-27 с полуактивным радиолокационным или пассивным ИК-наведением;

- высокоманевренные ракеты класса «воздух-воздух» малой дальности Р-73 с ТГС;

- высокоскоростные ракеты Х-31А и Х-31П класса «воздух-корабль» и «воздух-РЛС»;

- ракеты класса «воздух-поверхность» семейства Х-29;

- зажигательные баки, бомбы и бомбовые кассеты калибром 100, 250 и 500 кг (в том числе и боеприпасы с тормозным устройством для применения с малых высот). Всего возможно более 70 вариантов внешней подвески. В дальнейшем состав вооружения может быть расширен за счет применения перспективных систем оружия класса «воздух-воздух» и «воздух- поверхность».

РАЗМЕРЫ. Размах крыла 14,70 м; длина самолета 22,18 м; высота самолета 6,43 м.

МАССЫ, кг: нормальная взлетная 25.700 (с неполной заправкой топливом в конфигурации истребителя завоевания превосходства в воздухе), максимальная взлетная 34.000. пустого 18.400.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ. Максимальная скорость 2500 км/м; максимальная скорость у земли 1400 км/ч; практический потолок 18.000 м; практическая дальность без ПТБ 3200 км; практическая дальность на предельно малой высоте 3450 км; перегоночная дальность с одной дозаправкой в воздухе 6500 км; потребная длина ВПП 1200 м.

Поступление на вооружение авиации войск ПВО страны истребителя-перехватчика четвертого поколения Су-27 совпало с появлением на вооружении ВВС США стратегических малогабаритных крылатых ракет ALCM с дальностью пуска порядки 2500 км, стартующих с борта стратегических бомбар-дировщиков Боинг В-52 «Стратофортресс». Рубеж перехвата носителей крылатых ракет требовалось вынести па большое удаление от государственных границ СССР, в воздушное пространство над Северным ледовитым океаном, навстречу трансполярным маршрутам американской стратегической авиации. Самолеты Су-27, несущие до 10 ракет класса «воздух-воздух» и имеющие практическую дальность около 4000 км, совместно с тяжелыми перехватчиками МиГ-31 явились достойным ответом на новую американскую угрозу. Однако ряд потенциальных возможностей этого уникального самолета не мог быть полностью реализован: опыт применения одноместных истребителей большой дальности свидетельствовал, что высокие нагрузки налетчика в современном высокоманевренном воздушном бою не позволяют ему в полной мере использовать возможности бортовых электронных комплексов и вооружения. Кроме того, многочасовой полет, характерный для дальних перехватчиков ПВО, изматывал летчика еще до вступления в бой с противником. Было очевидно, что для повышения потенциала самолета Су-27 в роли перехватчика ПВО требуется второй член экипажа. Первый летчик мог бы управлять самолетом и вооружением, вести ближний маневренный воздушный бой, а второй летчик - решать задачи дальнего ракетного воздушного боя, наблюдать за воздушной обстановкой и выполнять обязанности руководителя при ведении групповых боевых действий. При этом возможности двухместного истребителя ПВО значительно повышались при внедрении системы дозаправки в воздухе. Решение поставленной задачи было возможно за счет внедрения в авиацию ПВО средств дозаправки топливом в полете. Одновременно требовалось и введение В состав экипажа дальнего истребителя-перехватчика, оснащенного штангой дозаправки, второго летчика, способного снизить суммарную нагрузку па пилотов в продолжительном полете.
