При создании самолета реализована принципиально новая технология, позволяющая изготавливать детали обшивки в плоском виде, после чего формообразовыватъ их в поверхности двойной кривизны, имеющие сложную конфигурацию и стыковать между собой с высокой точностью. Применение крупногабаритных панелей длиной до восьми метров позволило добиться чрезвычайно высокой гладкости поверхности самолета и свести к минимуму крепеж. Это не только облагородило аэродинамику и снизило массу планера, но и уменьшило его радиолокационную заметностъ.

Конструкция планера на 13% по массе выполнена из композиционных материалов (в дальнейшем процент использования КМ должен быть существенно увеличен). На самолете применены принципиально новые «интеллектуальные» композиционные материалы для самоадаптирующихся и саморазгружающихся конструкций. Ряд элементов (фонарь, шасси, некоторые бортовые системы), для снижения стоимости и ускорения работы но программе, заимствован у серийных истребителей семейства Су-27.

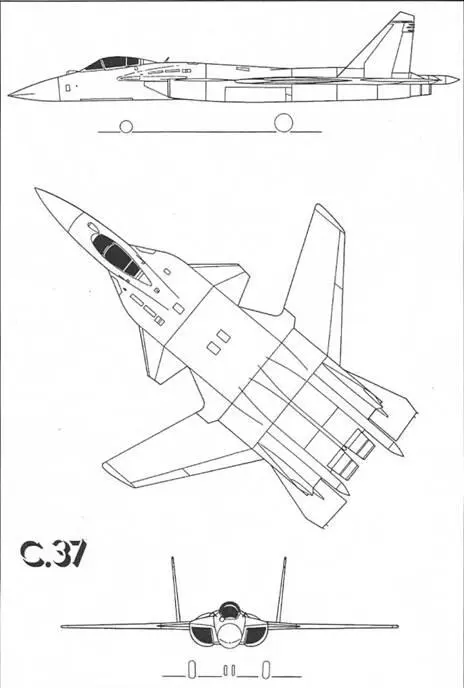

Крыло обратной стреловидности (по передней кромке-20°, по задней -37°) в консольной части и прямой стреловидности - в корневой имеет удлинение порядка 4,5 и выполнено на 90% из композиционных материалов. Консольная часть крыла выполнена складной. Ее передняя поверхность снабжена отклоняемым носком, а всю заднюю поверхность занимают одно секционный закрылок и элерон.

Имеется развитый корневой наплыв, к которому крепится цельноповоротное ПГО, имеющее трапециевидную в плане форму Стреловидность ПГО по передней кромке +50°, по задней кромке -16°,

Цельноповоротное заднее хвостовое оперение имеет стреловидность по передней кромке 50°.

Фюзеляж выполнен, и основном, из алюминиевых и титановых сплавов. Его сечение близко к овальному. Передняя часть носового обтекателя выполнена «приплюснутой», с оребрением. В хвостовой части расположены два обтекателя, которые в дальнейшем могут быть использованы для размещения различного радиоэлектронного оборудования.

Вертикальное оперение конструкционно подобно оперению самолета Су-27, однако имеет значительно меньшую относительную площадь (это достигнуто за счет аэродинамической компоновки, обеспечивающей повышенную эффективность работы ВО на больших углах атаки). Кили имеют развал во внешнюю сторону, что, в сочетании с уменьшенной площадью ВО, снижает радиолокационную заметность самолета.

Фонарь кабины практически аналогичен фонарю самолета Су-27. Кресло К-36ДМ, установленное на экспериментальном самолете, имеет спинку, наклоненную на 30°, что уменьшает воздействие налетчика высоких перегрузок, характерных для маневренного воздушною боя (в перспективе самолет может быть оснащен усовершенствованным катапультным креслом, обеспечивающим, в частности, спасение летчика па малых высотах из перевернутого положения).

Основные опоры шасси снабжены одним колесом и убираются в ниши по бокам воздушных каналов воздухозaбopника. Передняя двухколесная стойка убирается в фюзеляж поворотом вперед.

СИЛОВАЯ УСТАНОВКА. Экспериментальный самолет снабжен двумя ТРДДФ Д-30Ф6 (2x15.600 кгс) расположенных в хвостовой части фюзеляжа. В дальнейшем предполагается переоснащение самолета двигателями АЛ-41Ф с системой управления вектором тяги.

Нерегулируемые воздухозаборники, форма сечения которых близка к сектору круга, расположены под крыльевыми наплывами. Воздушные каналы имеют S-образную форму, что обеспечивает экранирование лопаток компрессоров ТРДДФ. На верхней поверхности фюзеляжа расположены две створки, служащие для дополнительного забора воздуха при маневрировании и на взлетно-посадочных режимах.

СИСТЕМЫ И ОБОРУДОВАНИЕ. На самолете С.37 установлена интегрированная система дистанционного управления полетом, способная решать задачи вывода из штопора и пилотирования посредством БОКОВОЙ ручки, разработанная специалистами МНПК «Авионика» и используемая, также, па истребителе Су-37 (поколение «4+»), Ведутся работы по созданию для «Беркута» «борта» пятого поколения,

Предусмотрено оснащение истребителя, созданного на базе экспериментального самолета «С.37», современным комплексом БРЭО, включающим импульсно-доплеровскую полнофункциональную БРЛС переднего обзора и радиолокационную станцию заднего обзора,

Перед козырьком остекления фонаря кабины, со смещением вправо, установлен обтекатель оптической головки оптиколокационнй станции,

ВООРУЖЕНИЕ. На опытном самолете вооружение отсутствует. Серийный истребитель, созданный па базе «Беркута», должен нести часть управляемых средств поражения на внутренних узлах подвески. Предусмотрена возможность установки и подкрыльевых узлов внешней подвески.

В левом крыльевом наплыве установлена встроенная пушка типа ГШ-301 (30 мм).

РАЗМЕРЫ. Размах крыла 16,70 м; длина самолета (со штангой ПВД) 22,60 м; высота самолета 6,40 м; площадь крыла 56,00 м2.

МАССЫ, кг: нормальная взлетая 25.670, максимальная взлетная 34.000.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ Максимальная скорость 2200 км/ч (М=2,1); максимальная скорость у земли 1400 км/ч (М-1,12); практический потолок 18.000 м; практическая дальность 3300 км; максимальная эксплуатационная перегрузка 9Д

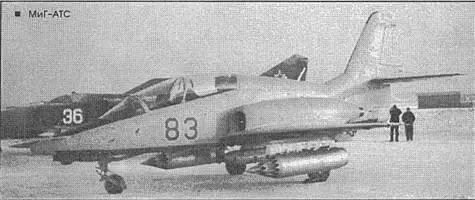

Учсбно-тренировочный самолет (УТС) нового поколения, предназначенный для подготовки летчиков истребителей типа МиГ-29 и Су-27, а также перспективных боевых машин, начал разрабатываться в ОКБ им. Л.И.Микояна в инициативном порядке во второй половине 1980-х годов. Для самолета была выбрана нормальная аэродинамическая компоновка с прямым крылом, Т-образным оперением и тандемным расположением кресел летчика и курсанта. В качестве силовой установки предполагалось использовать два ТРДД DV-2 (2200 кгс). Летные характеристики нового УТС должны были обеспечивать быстрый и «экономичный» переход молодых летчиков с учебного самолета на боевой. В дальнейшем этот самолет, параллельно с самолетами М-200 (ОКБ им. Мясищева), Як-130 (ОКБ им. Яковлева) и С.54 (ОКБ им. Сухого), принял участие в конкурсе проектов перспективных учебно-тренировочных самолетов для советских ВВС. Новый УТС должен был заменить самолеты L-29 «Дельфин» и L-39 «Альбатрос» чехословацкого производства. В мае 1992 г. в «финал» конкурса вышли проекты МиГ-АТ и Як-130, работы по которым были продолжены при поддержке ВВС.
