КОНСТРУКЦИЯ. Самолет выполнен по нормальной аэродинамической схеме с высокомеханизированным крылом изменяемой стреловидности, двумя двигателями с боковыми нерегулируемыми воздухозаборниками. Подвижные части крыла устанавливаются в четыре фиксируемых положения со стреловидностью 16° на взлете и посадке, 35° на крейсерских дозвуковых режимах, 45° при боевом маневрировании и 69° при полете на больших дозвуковых и сверхзвуковых скоростях.

Фюзеляж типа полумонокок, прямоугольного сечения со скругленными нижними ушами, его форма выбрана из условия технологичности и получения максимальной подъемной силы.

Летчик и штурман-оператор расположены рядом на катапультных креслах К-З6ДМ (К-36Д на самолетах первых серий). Кабина экипажа оснащена двойным управлением.

Су-24М оборудован системой дозаправки в воздухе с выдвижной штангой-топливоприемником в носовой части фюзеляжа. Он может и сам выполнять роль заправщика при оснащении подвешиваемым под фюзеляжем агрегатом УПАЗ-А, позволяющим передавать в полете (в том числе ночью) заправляемому самолету до 9000 кг топлива.

СИЛОВАЯ УСТАНОВКА. Два ТРДФ АЛ-21Ф-3А НПО «Сатурн» (2х 11200кгс).

ОБОРУДОВАНИЕ. Комплекс бортового радиоэлектронного оборудования бомбардировщика Су-24 обеспечивает прицельное поражение наземных и надводных целей в простых и сложных метеоусловиях, днем и ночью, в том числе с малых высот при ручном и автоматическом управлении самолетом.

На Су-24 установлена цифровая прицельно-навигационная система ПНС-24 «Пума», в со era в которой, в частности, входят импульсно-доплеровский радиолокатор переднего обзора (РПО) «Орион-А» и радиолокатор предупреждения о столкновении (РПС) при следовании рельефу местности «Рельеф».

На Су-24М используется усовершенствованная прицельно-навигационная система ПНС-24М «Тигр», в составе которой сохранены поисковая РЛС «Орион-А» и РЛС следования рельефу местности «Рельеф».

Фронтовой самолет-разведчик Су-24МР может выполнять всепогодную комплексную воздушную разведку днем и ночью в широком диапазоне высот и скоростей па глубину до 400 км за линией боевого соприкосновения.

ВООРУЖЕНИЕ, Самолет несет бомбовое, управляемое и неуправляемое ракетное и пушечное вооружение. Ракетно-бомбовое вооружение размещается па восьми точках внешней подвески: четырех под крыльевых (в том числе двух поворотных и двух неподвижных под центропланом) и четырех под-фюзеляжиых. На всех узлах Су-24 возможна подвеска свобод-попадающих бомб калибром от 100 до 1500 кг, разовых бомбовых кассет или контейнеров малогабаритных грузов КМГУ-2, Неуправляемое ракетное оружие включает блоки НАР калибром от 57 до 370 мм.

Су-24М может нести корректируемые бомбы: до четырех КАБ~500Кр с ТВ или КАБ-500Л с лазерным наведением, до двух КАБ-1500Л с лазерным наведением.

В состав управляемого ракетного вооружения Су-24 входят УР Х-23 с пропорциональным радиокомандным наведением и противорадиолокационные УР Х-28 и Х-58.

Су-24М может нести более широкий спектр УР класса «воздух-поверхность» с неядерной БЧ, включая различные варианты ракет с активным и пассивным ради о командным, лазерным и телевизионным наведением Х-25, Х-29, Х-58 и X-59.

В обтекателе снизу средней части фюзеляжа по правому борту установлена встроенная шестиствольная пушка ГШ-6-23М (23 мм). На внешних узлах возможна подвеска до трех подвижных установок СППУ-б с ГШ-6-23М,

В качестве оружия самообороны самолет может применять УР класса «воздух-воздух» с ТГС Р-60 (Р-60М),

РАЗМЕРЫ (Су-24М), Размах крыла в положении минимальной/максимальной стреловидности 17,64/10,37 м; длина самолета со штангой ПВД 24,53 м; высота самолета 6,19 м (Су-24- 5,92 м); площадь крыла в положении минимальной/максимальной стреловидности 55,17/5 3,02 м2; минимальный/максимальный углы стреловидности крыла по передней кромке 16°/ 69°.

МАССЫ, кг (Су-24М): максимальная взлетная 39 700; нормальная взлетная с боевой нагрузкой 3000 кг-35 970; масса пустого снаряженного самолета 22 320; максимальная боевая нагрузка 8000; полный запас топлива: во внутренних баках 9850. с учетом ПТБ 16 460.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ (Су-24М). Максимальная скорость 1700 км/ч; максимальная скорость у земли 1400 км/ч; практический потолок 11 000 м; длина разбега 850-900 м; длина пробега 800-850 м; боевой радиус действия: на малой высоте с боевой нагрузкой 3000 кг и двумя ПТБ по 3000 л - 570 км, на малой высоте без ПТБ - 390 км; перегоночная дальность с двумя ПТБ по 3000 л - 2850 км; перегоночная дальность с одной дозаправкой в полете 4270 км; максимальная эксплуатационная перегрузка 6,5.

Одним из последних самолетов в семействе Су-27 явился Су-34 - машина нового поколения, предназначенная для замены самолетов МиГ-27, Су-17 и Су-24. Разработка бомбардировщика (сначала классифицировавшегося как истребитель-бомбардировщик) Су-27ИБ, имевшего заводской шифр Т-10В, велась с начала 1980-х годов под общим руководством М.П.Симонова.

Первоначально работы пал Т-10В шли в направлении модификации двухместного самолета Су-27УБ, в практически не измененную конструкцию планера которого предполагалось вписать новое радиоэлектронное оборудование и вооружение. Однако в дальнейшем было принято решение о размещении экипажа рядом, что об ещало повышение эффективности боевого применения и безопасности полета. Кроме того, такая компоновкa позволяла избавиться от дублирования ряда приборов. Улучшалась и эргономика кабины экипажа, что делало возможным выполнять более длительные полеты.

Следующим шагом явилось применение крыла с новым наплывом, на котором разместилось переднее горизонтальное оперение (НТО). Было решено отказаться от регулируемого воздухозаборника, что обусловливалось спецификой боевого применения ударного самолета.

К 1990 году было, в основном, завершено проектирование новой машины, и вскоре па опытном производстве машиностроительного завода им. П.О.Сухого начались работы по трансформации одного из серийных учебно-боевых самолетов Су-27УБ в опытный экземпляр истребителя-бомбардировщика Т-10В1 (впоследствии известный как Су-34-1). На Новосибирском авиационном заводе им. В.П.Чкалова изготовили новую носовую секцию самолета, которую установили затем на модернизированный планер «спарки». Замене подверглись также воздухозаборники и мотогондолы.

Первый полет переоборудованного самолета состоялся 13 апреля 1991 г. на аэродроме ЛИИ (г. Жуковский). Машину пилотировал заслуженный летчик-испытатель А.Иванов).

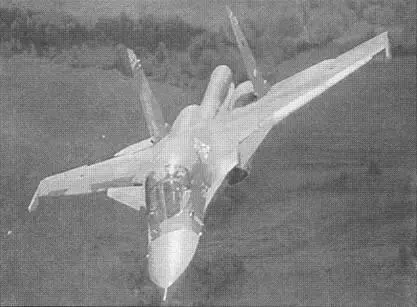

Одновременно с испытаниями первого опытного самолета па заводе им. В.П.Чкалова в Новосибирске началась подготовка к серийному производству истребителя-бомбардировщика, получившего еще одно название - Су-34. В конце 1993 года завершилась сборка первого предсерийного самолета и 18 декабря Су-34 с бортовым номером «43», пилотируемый летчиками испытателями И.В.Вогиицевым и А.И.Гайворонским, впервые поднялся в воздух. 3 марта 1994 г. он совершил беспосадочный перелет из Новосибирска в Подмосковье, па аэродром в Жуковском. Летом 1994 года эта машина впервые бь из а публично продемонстрирована па международном авиакосмическом салопе в Париже. Она была вновь переименована и предстала перед парижанами как Су-32ФН (FN - Fighter Navy, т. е. истребитель морской).
