Опыт боевого применения авиации на малых высотах был учтен создателями Су-34. Кабина экипажа этого самолета выполнена (впервые в мировой практике на машинах данного класса) в виде броневой титановой капсулы. Аналогичную защиту получили и другие жизненно важные элементы конструкции, к частности, расходный топливный бак и двигатели. Общая масса элементов конструкционной защиты составила 1480 кг Все это, в сочетании со средствами защиты, реализованными еще на самолете Су-27, обеспечило Су-34 высокую степень выживаемости в маловысотпом полете над территорией, насыщенной средствами ПВО.

Еще одним элементом, повышающим боевую живучесть, явилось наличие у штурмана-оператора второго управления.

Продолжительный полет на Су-34 стал значительно более комфортабельным. Члены экипажа получили возможность вставать в кабине в полный рост, что позволяет им восстанавливать работоспособность затекших мышц, в кабине появился туалет и шкаф для подогрева пищи. Воздушная система на высоте до 10000 м поддерживает в кабине давление, соответствующее высоте 2400 м, что позволяет экипажу совершать полет без кислородных масок. Имеется мощная система кондиционирования воздуха. Все это обеспечивает высокую работоспособность летчиков в длительном, продолжительностью до 10 часов полете, еще более увеличивая боевой потенциал Су-34,

Су-34 предназначен для уничтожения наземных (надводных), в том числе и малоразмерных подвижных и стационарных объектов в тактической и оперативной глубине противника, а также воздушных целей, днем и ночью, в простых и сложных метеоусловиях.

В настоящее время Су-34 рассматривается как одна из наиболее приоритетных программ ВВС России, По мнению ряда специалистов, уровень БРЭО этой машины позволяет отнести ее к боевым самолетам пятого поколения.

Самолет имеет значительный потенциал дальнейшего развития. В настоящее время помимо бомбардировочной модификации ведутся работы по созданию новых вариантов Су-34, в частности - самолета разведчика и самолета РЭБ.

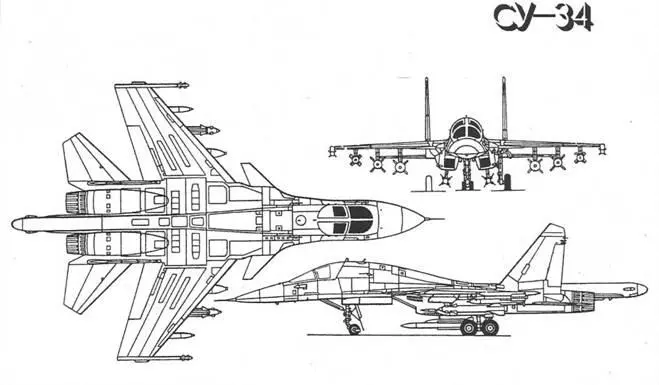

КОНСТРУКЦИЯ, Самолет Су-34 выполнен по нормальной аэродинамической схеме с добавлением переднего горизонтального оперения (такая схема известна под названием «интегральный продольный триплан»). По сравнению с Су-27 практически без изменения сохранена форма консольных частей крыла и хвостового оперения, однако крыльевые наплывы продлены до носовой части фюзеляжа.

Носовая часть фюзеляжа, имеющая эллипсовидное сечение, удлинена для установки антенны БРЛС.

Двухместная кабина экипажа, в которой размещен летчик (слева) и штурман-оператор (справа), выполнена в виде сварной титановой броневой капсулы. Члены экипажа располагаются в катапультных креслах К-36МД. Катапультирование возможно на всех режимах (включая и руление),

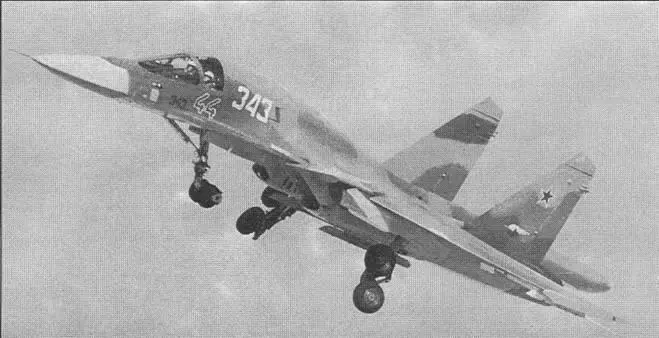

На самолете применено новое тележечное шасси с тандемным расположением колес на основных опорах, обеспечивающее хорошую проходимость по плохо подготовленным аэродромам. Передняя стойка шасси полурычажного типа оснащена двумя колесами. Основные опоры убираются но направлению полета в пиши центроплана с разворотом тележек,

СИЛОВАЯ УСТАНОВКА. Бомбардировщик оснащен двумя ТРДДФ семейства АЛ-31Ф (2 х 7600/12500 кгс). Имеется ВСУ.

Топливная система включает три бака в фюзеляже, один - в центроплане и два - в консолях крыла. Возможна подвеска трех ПТБ емкостью по 3000 л.

Имеется система дозаправки топливом в начете методом «шланг-конус» (прием топлива может осуществляться с «танкеров» Ил-78 и Ил-78М, а также бомбардировщика Су-24М, оснащенного подвесным агрегатом УПАЗ).

ОБОРУДОВАНИЕ. Бомбардировщик оснащен пилотаж-но-навигационным комплексом, включающим инерциальную навигационную систему, скомплексированную с приемником спутниковой навигационной системы, а также средствами радионавигации. Для управления самолетом используется цифровая многоканальная СДУ. Система автоматически отслеживает текущие значения угла атаки и перегрузки, в автоматическом режиме управляет положением НТО, обеспечивая гашение колебаний самолета в плоскости тангажа. Система активной безопасности, внедренная на бомбардировщике, автоматически предотвращает выход на недопустимые полетные режимы и столкновение с землей при маловысотном полете. Имеется режим приведения к горизонту и выведения из штопора. Система, выполненная с использованием элементов искусственного интеллекта, автоматически контролирует физическое состояние и действия летчиков, работу бортовых систем и остаток топлива, а также обеспечивает автоматическое возвращение на аэродром и заход па посадку.

Самолет оснащен комплексом БРЭО, обеспечивающим решение боевых задач во всем диапазоне условий применения с высокой степенью автоматизации. Структура комплекса - раздельно-интегральная. Все информационные системы скомпонованы как автономное оборудование, в состав которого входят вычислительные блоки, базирующиеся на ЦВМ большой мощности «Аргон», а также ряд специально программируемых процессоров. Вес блоки управляются центральной компьютерной системой, которая полностью координирует работу, обмен данными и оказывает интеллектуальную помощь экипажу самолета при решении боевых задач. Модульная конструкция всего комплекса, дублирование программного обеспечения и оборудования, а также одновременная работа всех информационных систем делают возможным решение боевой задачи при частичном выходе из строя и даже отказе некоторых информационных систем. Раздельная конструкция позволяет легко изменять состав комплекса, вводя при необходимости новые информационные системы. Установленная па борту самолета многорежимная БРЛС с фазированной антенной решеткой позволяет обнаруживать малоразмерные наземные цели, осуществляя одновременное сопровождение «на проходе» нескольких воздушных целей. Дальность обнаружения воздушных целей - 200-250 км.

Бомбардировщик оснащен также БРЛС заднего обзора, которая не только предупреждает экипаж об атаке противника, но и обеспечивает управление ракетами класса «воздух-воздух» в задней полусфере.

Возможности самолета по обнаружению и атаке малоразмерных целей повышаются за счет использования двухканальной телевизионной и тепловизионной системы, совмещенной с лазерным дальномером-целеуказателем. Каналы могут работать как совместно, так и раздельно, в зависимости от погодных условий и времени суток.

Для морского варианта самолета комплекс радиоэлектронного оборудования обеспечивает ведение разведки, наблюдение за поверхностью моря, поиск подводных лодок, обнаружение мин и борьбу с надводными кораблями противника.
