Компоновщики установили новые, весьма жесткие лимиты на массы элементов ракеты, дали задание на разработку более совершенных заборных устройств топлива в баках и системы контроля его заправки, рекомендовали снизить массу теплозащиты головной части. Главные конструкторы приняли решение унифицировать двигатели на обеих ступенях. Королев выбросил сложную систему перелива топлива, эффективность которой, как показал С.С.Розанов, оказалась сравнительно невысокой. Летом 1954 г. такой эскизный проект ракеты Р7 был одобрен экспертной комиссией, возглавляемой академиком М.В.Келдышем.

Однако конструкторы не смогли уложиться в спущенные им лимиты, так как рост массы головной части сопровождался ростом нагрузок на части второй ступени, который не был учтен компоновщиками. Легко воспламенявшийся зам. главного конструктора С.О.Охап-кин злился: "Это же безграмотные люди! Что они умеют делать? Теоретический чертеж?! Тэ-Чэ! Да его могут выпускать и дипломники!"

Главный конструктор слушал молча. Понимал, что на стадии разработки технологии проектирования ракет пакетной схемы трудно предусмотреть влияние всех факторов, исследованием которых занимаются специализированные подразделения. Но все же дал указание отделу кадров не пополнять впредь их группы молодыми специалистами. Переводить к ним только опытных инженеров.

Начальник проектного отдела К.Д.Бушуев и просил, и уговаривал как-то снизить выданные конструкторам нагрузки и требования к прочности частей ракеты. Даже за счет ее надежности, которую решено было обеспечивать на уровне истребителя. В ответ я предлагал оптимизировать схемы их нагру-жения. Поменять местами связи блоков. Передавать тяги двигателей боковых блоков на вторую ступень не внизу, а вверху, разгрузив тем самым ее баки от сжимающих усилий, определявших массу частей корпуса.

Смелости на такой шаг, существенно усложнявший процесс наземной эксплуатации ракеты, у Бушуева не хватило. В этом случае приходилось собирать ее в горизонтальном положении в специальном монтажном корпусе и создавать тяжелый транспортер-установщик для ее помещения на пусковое устройство. Но другого способа спасения ракеты не было.

Негодование Бармина не имело границ, также как и оснований. Ведь фактически он стал жертвой принципа планирования работ, игнорировавшего этапность создания ракеты, которым искренне восторгался: "Все работы велись параллельно. Каждый руководитель и исполнитель - от главного конструктора до мастера цеха, оценивая состояние в своем звене, проявлял в первую очередь заботу о плане-графике и в случае угрозы срыва немедленно поднимал тревогу. Обратная связь действовала безотказно".

Однако дело не ограничилось разработкой нового наземного комплекса. Пришлось выпускать новые чертежи и на ракету.

Работали, как проклятые, перейдя на аккордную систему оплаты труда. Ценили каждую минуту. Смотрели, чтобы никто не терял времени попусту. Королев, услышав как-то чей-то неделовой разговор по телефону, гневно прервал его: "Я дам распоряжение, чтобы у вас убрали все аппараты и поставили телефонную будку. Одну на весь отдел!" На следующий день их отключили. Подсоединили лишь спустя неделю после настойчивых жалоб конструкторов на то, что невозможно дозвониться до, проектантов.

И все же, несмотря на все потуги, межконтинентальная не дотягивала до Америки. В дело бросили последний резерв, вытекавший из анализа схем нагружения частей ракеты. Приступили к облегчению хвостовых отсеков боковых блоков, на которые она опиралась при стоянке на стартовом столе, посредством их разгрузки. Осуществить последнюю можно было только путем переноса опор ракеты с этих отсеков в верхнюю связь блоков, то есть путем превращения боковых блоков в чистые ускорители.

Поиск конструктивного решения столь необычного опирания ракеты проводила комплексная бригада из ведущих специалистов различных подразделений во главе с умевшим слушать оппонентов Я.П.Коляко. Было предложено подвесить ракету на четырех фермах, отводившихся в процессе старта по предложению П.Новожилова с помощью гидравлических приводов. По моему настоянию бригада ввела для восприятия опрокидывающего момента поперечные опорные элементы и на хвостовых отсеках боковых блоков. Их также сделали в виде четырех поворотных ферм, для чего ракету углубили на семь метров относительно поверхности стартового стола.

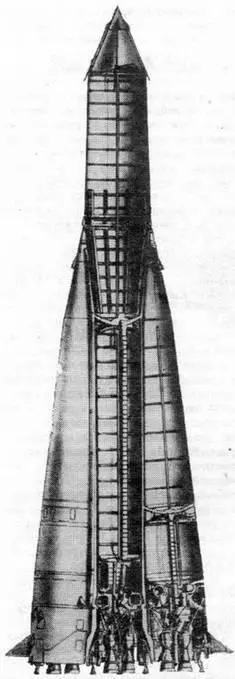

"Семерка"с первым спутником

Такое оригинальное пусковое устройство было дружно встречено в штыки. Бармин плевался. Королева утешала перспектива помещения на ракету третьей ступени без изменения конструкции свободно висящих ускорителей. Между ними углубилось взаимное недоверие к способностям друг друга трезво оценивать технические решения. Во всяком случае, все деловые связи по этой установке с барминским КБ велись через В.А.Рудницкого - зама его главного конструктора. Приняв под давлением Совета главных конструкторов указанную схему пускового устройства к исполнению, Бармин сумел все же утереть нос нашему отделу наземного оборудования. Выбросил гидравлические привода со сложной системой синхронизации их работы. Обеспечил надежный отвод вех ферм с помощью силы тяжести, превратив их в независимые простейшие рычажные механизмы типа шлагбаума. Да, да, обычного дорожного шлагбаума, который поднимается прикрепленным к его короткому плечу грузом со скоростью, допускаемой сдерживающей веревкой, привязанной к длинному плечу.

Роль такой "веревки" - одной для всех ферм - играла ракета, движение которой и синхронизировало начальные скорости их отвода. Параметры же поворота каждой фермы после освобождения от ракеты определялись расчетом элементарно и с высокой точностью. Но конструкторы не смогли четко смоделировать в своем уме это элементарное устройство. И, усомнившись в безотказном действии используемой человечеством в течение многих веков системы, выступили против предложения Бармина.

Острый спор завершился компромиссным решением об экспериментальном подтверждении работоспособности пускового устройства без гидроприводов до его монтажа на стартовой позиции. И соответствующие испытания были организованы Барминым на ленинградском металлическом заводе, на котором имелся подходящий котлован и сверхмощные подъемные краны. С трудом там смонтировали пусковое устройство и собрали ракету. Зачем-то заправили ее водой и медленно поднимали двумя кранами за верхние связи. И громко апплодировали. Поскольку каждый из участников этого уникального бесполезного эксперимента был убежден, что занимается "важным" делом, некому было крикнуть: "Не надо оваций!" Бесполезным потому, что при его проведении не имитировались ни скорость движения ракеты, ни действие на нее опрокидывающего момента, создававшего неравномерное нагружение ферм и перемещавшего ракету в поперечном направлении.
