По проекту скорость истребителя с двумя моторами мощностью по 1150 л.с. должна была превышать 755 км/ ч при взлетном весе не более 8425 кг. Но, если бы существовал такой самолет, реальный вес которого соответствовал бы проектному, то он сразу же бы попал в анналы истории авиации, даже обладая летными данными страуса. Вообще разница между реальным и проектным весами является, , как правило, показателем числа изменений и улучшений внесенных в конструкцию - чем она больше, тем более настоящий самолет отличается от проекта. Не миновала чаша сия и ХР-67. Сперва изменили вооружение - вместо предусмотренных проектом четырех 20 мм пушек и шести 12,7 мм пулеметов приняли решение установить шесть 37 мм пушек М-4 (рассматривался вариант и с 75 мм орудием). После этого и ряда других изменений проектный взлетный вес вырос до 9060 кг, а в конечном итоге нормальный взлетный вес прототипа составлял 10 тонн (без вооружения и гермокабины).

Полноразмерный макет был готов весной 1942 г. и 15-17 апреля состоялась макетная комиссия. В результате ее работы в конструкцию были внесены следующие основные изменения: носовую часть удлинили на 380 мм, полностью изменили схему шасси (вместо крыла основные стойки стали убираться в мотогондолы), а рулевые тяги заменили тросовой проводкой. После окончательного одобрения макет "расчленили" на две части, правую из которых отправили в Райт Филд, где в период с 26 мая по 4 июня 1942 г. состоялись испытания на эксплуатационную пригодность. После очередного внесения изменений они успешно завершились в октябре того же года. Как может заметить внимательный читатель, процесс создания ХР-67 шел весьма неспешно - лишь в июле 1943 г. начались продувки полностью укомплектованной мотогондолы в аэродинамической трубе НАС А в Лэнгли Филд, с целью определения ее волнового сопротивления. После испытания пришлось изменить конструкцию воздухозаборников и воздухопроводов системы охлаждения и повторно провести измерения (правда, проводились они уже в Райт Филд), которые завершились 4 ноября.

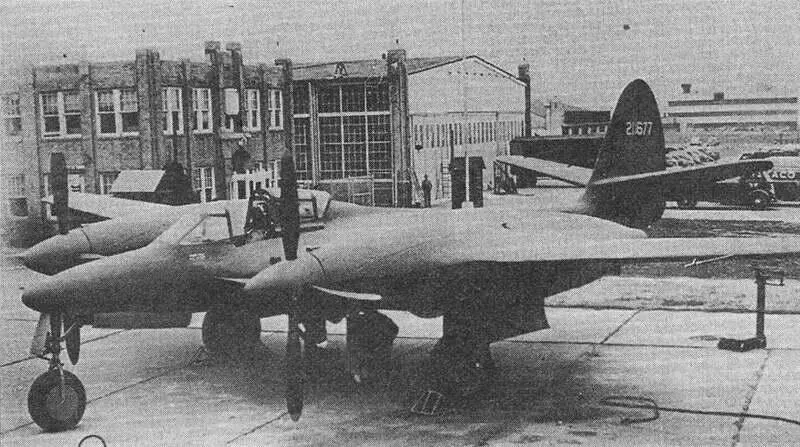

Параллельно с испытаниями велась и постройка первого прототипа (№ 42-11677), который выкатили из сборочного цеха в Сент-Луисе 3 декабря 1943г. ХР-67 представлял собой цельнометаллический двухмоторный среднеплан. Весьма необычный вид истребителю обеспечивал внешний вид фюзеляжа и гондол двигателей. Дело в том, что в соответствии с тогдашними представлениями о аэродинамике им придали форму напоминающую профиль крыла. В носовой части фюзеляжа полумоноко-ковой конструкции располагалась ниша носовой стойки шасси, а за ней просторная кабина пилота со сдвижным фонарем. По проекту она должна была быть герметичной, но для ускорения темпов испытаний на прототипе ее решили установить позже. Крыло - двухлонжеронное, целиком выполнено из легких сплавов. Оно имело поперечное V - 3°, ширину в корне 3,25 м и 2,37 м на конце. Каждая консоль крыла состояла из двух частей - внутренней и внешней. Внутренняя конструктивно входила в состав фюзеляжа и включала в себя отсек вооружения и мотогондолу. В корневой части имелись большие зализы, которые обеспечивали плавное соединение фюзеляжа с крылом и придавали последнему весьма необычный вид в плане. Внешняя часть имела трапециевидную форму и стыковалась с внутренней в районе мотогондолы. Горизонтальное оперение имело поперечное V - 5°. Все управляющие поверхности имели металлическую обшивку и были выполнены по единой схеме - работающий на кручение носок кессонного типа с нервюрами и обшивкой.

Силовая установка состояла из двух двенадцатицилиндровых двигателей водяного охлаждения Конти-ненталь XI-1430-17 (правый) и -19 (левый), вращавших четырехлопастные винты изменяемого шага Кертисс-Электрик диаметром 3,25 м. Моторы оснащались турбонагнетателями Дженерал Электрик D-23 и имели взлетную мощность по 1350 л.с. Был предусмотрен боевой режим, при котором моторы могли в течении 5 мин. развивать 1600 л.с. на высоте 7600 м. Топливо размещалось в четырех протектированых топливных баках в крыле и фюзеляже, суммарной емкостью 2780 л. За свой необычный внешний вид истребитель получил неофициальное название "Мун-бэт" - разновидность ночной летучей мыши-вампира. Здесь очевидно сказалось студенческое увлечение "Мистера Мака" оккультизмом и его шотландское происхождение (ну любят "Горцы" всякую нечисть). Эта традиция продолжалась и в дальнейшем, достаточно вспомнить названия его последующих самолетов - "Фантом", "Бэньши", "Демон"…

Как уже упоминалось выше, на самолете отсутствовала гермокабина, а вместо вооружения были установлены баки с углекислым газом для системы пожаротушения. Как показали дальнейшие события, эта предосторожность оказалась нелишней.

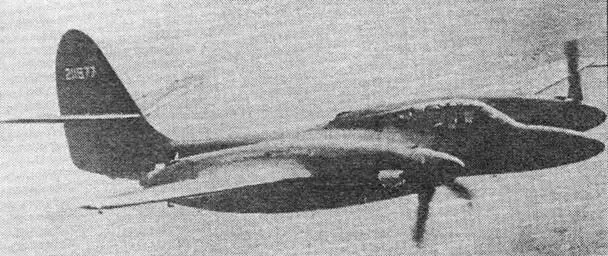

Сразу же после выкатки и наземного осмотра приступили к первому этапу испытаний - наземным пробежкам. Но уже 8 декабря их пришлось прекратить из-за возгорания маслобаков в результате неисправности выхлопной системы. После замены маслобаков самолет перевезли в конце декабря в Скотт Филд (Иллинойс) на автомобиле. Там, 6 января 1944 г. (на год позже запланированного), Е.Эллиот поднял ХР-67 в воздух.

Но первый полет продолжался всего шесть минут, так как обнаружились неполадки в силовой установке. Наземный осмотр показал, что причиной являлся перегрев трубопроводов выхлопной системы. Эту проблему решили путем установки стальной перегородки и доработкой системы охлаждения, после чего самолет успешно выполнил еще два полета. Но в четвертом испытательном полете 1 февраля 1944 г. вновь подвела силовая установка - на обоих моторах началась раскрутка винтов, что привело к выходу из строя подшипников. Поскольку запасных моторов в наличии не было, машину перевезли на заводской аэродром Макдоннелл в Ламберт Филд, где во время вынужденного простоя в ее конструкцию внесли ряд изменений. В частности установили дополнительные воздухозаборники на мотогондолы и подняли вверх на 305 мм горизонтальное оперение.

Летные испытания возобновились 23 марта 1944 г. и проходили без особых происшествий, хотя работа двигателей вызывала постоянные нарекания. Поэтому фирма постоянно бомбардировала ВВС предложениями о замене двигателей. Предлагались даже такие варианты, как комбинированная силовая установка - два поршневых мотора Аллисон или Роллс-Ройс и пара ТРД. Но военные твердо стояли на своем и лишь приказали установить новую, более мощную (2000 л.с. на взлетном режиме), модификацию Континенталя с впрыском воды в цилиндры. В период с 11 по 13 мая 1944 г. машину облетали три летчика ВВС. Они расценили пилотажные характеристики истребителя как нормальные, хотя и отмечалась склонность к колебаниям типа "Голландский шаг", но отметили недостаточную мощность двигателей, что сказывалось на длине разбега и скороподъемности.
