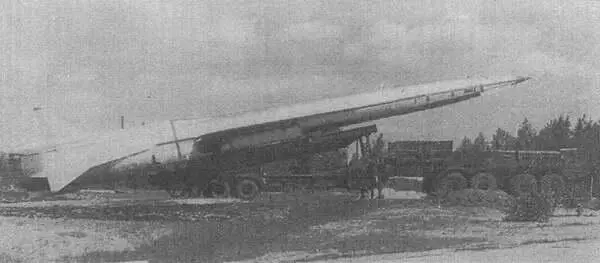

"Ястреб" на транспортно-пусковой установке

Второй вариант предусматривал создание на базе беспилотного "самолета 123" его спасаемой модификации. Работы над проектом полностью спасаемой системы беспилотной разведки начаись в ОКБ А.Н.Туполева в 1964 году, сразу же после передачи "Ястреба" в серийное производство. Система получила название ДБР2 "Ястреб-2", а беспилотный спасаемый самолет-разведчик шифр "139" (Ту-139) или "самолет 139".

Проектирование беспилотного "самолета 139" шло под основное требование посадки самолета-разведчика после выполнения задания с полетной массой 13500 кг. Во второй половине 60-х годов было закончено премирование и были построены опытные экземпляры "самолета 139". В конце 60-х и в начале 70-х годов были начаты летные испытания беспилотного спасаемого разведчика. Но вскоре программа работ по этой тематике была свернута, как и все дальнейшие работы по развитию сверхзвуковых разведывательных беспилотных систем стратегического назначения наземного базирования.

"Самолет 139" проектировался с учетом технической возможности не менее чем 10 повторных пусков и посадок на неподготовленные предварительно площадки. "Самолет 139" проектировался на базе серийного беспилотного разведчика "123" и отличался от него в следующих элементах конструкции:

новым планом крыла оживальной формы, повторявшим форму в плане крыла первого опытного самолета Ту-144;

в связи с тем, что "самолет 139" должен был осуществлять "мягкую" посадку на землю в горизонтальной плоскости при условии минимальных возможных повреждений конструкции, на нем было уменьшено отрицательное V горизонтального оперения;

в хвостовой части был установлен новый контейнер увеличенного размера под комбинированный посадочно-тормоз-ной парашют с площадью купола 1200-1500 м3, подобный тормозной парашют был впервые создан в практике отечественного парашютостроения;

для торможения у земли "самолет 139" оборудовался системой твердотопливных тормозных двигателей, с запуском по сигналу от контактного щупа, система торможения работала аналогично системам применявшимся для торможения у земли воздушнодесантной техники.

Работа системы от "Ястреба-1" отличалась только на этапах посадки. После выполнения функции торможения парашют перециплялся специальной системой в положение близкое к центру масс самолета. Далее парашют равномерно наполнялся, обеспечивая вертикальную скорость приземления порядка 10 м/с, при непосредственной близости земли скорость гасилась до 2-3 м/с с помощью твердотопливных тормозных двигателей, срабатывавших по сигналу от контактного щупа.

По составу оборудования и по летно-техническим данным "самолет 139" практически ничем не отличался от исходного "самолета 123".

Система дальней беспилотной разведки ДБР-1 ("Ястреб-1") предназначалась для проведения воздушной разведки позиций ракет, аэродромов, военно -промышленных объектов, военно-морских баз и портов, сосредоточения войск, соединений кораблей, систем ПВО и ПРО, а также для контроля за результатами применения оружия массового поражения (ядерного и химического).

Фоторазведка производилась путем фотографирования протяженных маршрутов и больших площадей аэрофотоаппаратами детальной и общей разведки. Радиотехническая разведка обеспечивалась записью сигналов радиотехнических средств противника, действовавших в зоне полета разведчика. Записанные сигналы давали возможность определить тип и местонахождение радиотехнических средств.

Система ДБР-1 позволяла осуществлять:

фоторазведку полосы местности (маршрута) шириною 60 - 80 км и длиной 2700 км в масштабе 1 км в 1 см и полосы шириною 40 км и длиной 1400 км в масштабе 200 м в 1 см;

радиотехническую разведку с боковым обзором на глубину до 300 км.

"Самолет 123" представлял собой цельнометалический моноплан со сред-нерасположенным крылом треугольной формы в плане и трехрулевым оперением. Крыло имело по передней кромке стреловидность 67°, задняя кромка крыла имела обратную стреловидность порядка 2°. Крыло малой относительной толщины не имело ни элеронов, ни средств механизации. Две его половины крепилась к фюзеляжу в средней его части по правому и левому борту по-принципу "ласточкина хвоста", после чего фиксировались болтами. Хвостовое оперение состояло из трех трапецевидных поверхностей с независимым отклонением, установленных на небольших обтекателях-гаргротах в хвостовой части фюзеляжа. Курсовое управление осуществлялось поворотом киля (цельнопо-воротный), по тангажу - синхронным отклонением обоих половин цельнопово-ротного стабилизатора, по крену - раздельным (дифференциальным) поворотом этих половин. Все рулевое управление осуществлялось от гидравлических приводов, которые в полете охлаждались с помощью водоспиртового раствора, что обспечивало их нормальную работу с учетом аэродинамического нагрева и нагрева от форсажной камеры ТРД.

Фюзеляж "самолета 123" имел круглую форму, переходящую в овальную в хвостовой части. Конструктивно-технологически фюзеляж был разделен на шесть отсеков (Ф-1, Ф-2, Ф-3, Ф-4, Ф-5 и Ф-6). Носовая часть (Ф-1) заканчивалась на 15 шпангоуте, ее масса составляла 2800 кг, в ней была сосредоточена вся разведывательная аппаратура и часть элементов НПК. Носовая часть была спасаемой на парашютной системе и оборудовалась шасси пяточного типа, выпускавшимся в воздухе перед посадкой отсека.

Носовая часть включала в себя приборный контейнер многоразового применения. В герметическом отсеке между 8 и 15 шпангоутами находились аэорофо-тоаппарат АФА-41/20М для перспективного фотогафирования, три аэрофотоаппарата АФА- 54/100М для планового фотографирования, фотоэлектрический экспонометр типа СУЗ - РЭ, станция радиотехнической разведки СРС-6РД ("Ромб-4а") для записи параметров РЛС, допплеровская навигационная станция, радиоответчик, радиомаяк и автономная система электроснабжения. Отсеки с фотоаппаратурой образовывали своеобразное "фотоателье" с остеклением из жаропрочных стекол и системой обдува стекол, предупреждавших появление эффекта "марева" в пространстве между стеклами и объективами фотоаппаратов. Сами аэрофотоаппараты были смонтированы на качающихся установках.

Нормальные условия работы аппаратуры обеспечивались системой кондиционирования и системой наддува, располагавшихся в негерметических отсеках контейнера. К передней части отсека ф-1 крепился ПВД. Между отсеком системы кондиционирования и герметическим отсеком находились передние две стойки четырехопорного шасси спасаемого отсека, две другие стойки размещалась между аэрсфотоаппаратами и отделением, где находились допплеровская система и посадочный парашют. В эксплуатации для облегчения обслуживания она могла расстыковываться на три части, без расстыковки электрических и других коммуникаций. Носовая часть хранилась и транспортировалась в специальном закрытом полуприцепе, где поддерживался необходимый микроклимат. Перед подготовкой к полету носовая часть пристыковывалась к отсеку Ф-2 и крепилась к нему четырьмя пневмозамками.
