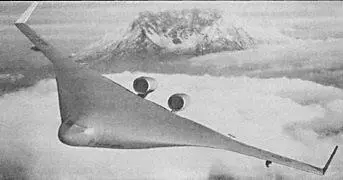

Проект самолета BWB фирмы Боинг

Маккинли сообщил, что в НИЦ им. Лэнгли в вертикальной аэродинамической трубе (диаметр рабочей части 6,1 м) ведутся испытания модели самолета BWB, изготовленной в масштабе 0,01. Испытания проводятся с целью оценки управляемости модели во время сваливания; для ускоренного выхода из штопора применяется парашют. Для дополнительного уточнения аэродинамических характеристик и устойчивости в дозвуковой трубе (размер рабочей части 4,2 х 6,7 м) в НИЦ им. Лэнгли будут проведены испытания еще одной модели (масштаб 0,03). Эта же модель будет использована для испытаний на аэроупругость.

Последние годы фирма Эрбас ведет в инициативном порядке поисковые исследования по определению облика будущего магистрального самолета, полагая, что основными требованиями к нему будут уменьшение расхода топлива и соответствие требованиям экологии по шуму и эмиссии. Помимо усилий, предпринимаемых в последние годы ведущими двигате-лестроительными фирмами для снижения уровней эмиссии углекислого газа и окислов азота и уменьшения шума, фирма Эрбас сама пытается способствовать улучшению экологических характеристик самолета за счет снижения сопротивления и уменьшения шума планера на взлетно-посадочных режимах. Проведенные исследования показали, что классическая аэродинамическая схема современных самолетов "фюзеляж-крыло" вряд ли сможет отвечать будущим экологическим требованиям.

Поэтому фирмой Эрбас были предложены в какой-то мере "экзотические" компоновки. Ведущий инженер фирмы Эрбас Жан-Жак Мира классифицирует их с точки зрения совершенствования технологий. Самолет с ромбовидным сочлененным крылом, по его мнению, является самым революционным, но имеет при этом самую малую вероятность появления среди всех рассмотренных вариантов. Данная компоновка отличается большой жесткостью крыла, в результате чего удалось бы снизить массу планера. Исследовательские центры ONERA и DLR, а также ряд университетов периодически исследуют ромбовидные крылья, однако пока никто не смог доказать их преимущества. Сложность аэродинамики такой конструкции, обусловленная взаимодействием четырех горизонтальных плоскостей, требует серьезных исследований, которые фирма Эрбас еще не готова финансировать.

Схеме "триплан" фирма Эрбас отдавала большее предпочтение, и уже провела серию тщательных испытаний моделей такого самолета в аэродинамических трубах. Специалисты фирмы Эрбас полагают, что установка развитого ПГО является одним из методов опосредованного уменьшения расхода топлива. Его наличие позволит улучшить распределение массы и подъемной силы одновременно с уменьшением массы планера, что позволило бы улучшить летные характеристики на малых скоростях. Жан-Жак Мират поясняет, что третья несущая поверхность позволила бы создать статически неустойчивый пассажирский самолет. Тем не менее, работы над этой компоновкой в последнее время замедлились, так как не было выявлено какого-либо значительного ее преимущества.

В настоящее время фирма Эрбас акцентирует усилия на трех новых компоновок, которые, возможно, обеспечат не только уменьшение сопротивления, но и снижение излучения шума, направленного к земле. Среди этих компоновок две, у которых двигатели расположены в хвостовой части фюзеляжа, и одна с расположением двигателей над крылом.

Двигатели в хвостовой части фюзеляжа предполагается разместить по двум схемам: над фюзеляжем между V-образным оперением или между двумя вертикальными килями, расположенными на концах стабилизатора. Такие схемы позволят не только отразить шум вверх, но и экранировать как шум, создаваемый вентилятором, так и шум от реактивной струи. Таким образом, по мнению Жан-Жак Мира, можно надеяться на уменьшение шума, по крайней мере, до 10 дБ по сравнению с обычной компоновкой. Однако серьезной проблемой, с которой столкнулись специалисты, является риск повреждения близко расположенных двигателей при разрушении турбины на одном из них. В связи с тем, что двигателестроительные фирмы не дают полную гарантию от разрушения турбины, то фирме Эрбас предстоит найти серьезные аргументы в защиту таких компоновок при сертификации.

В случае с V-образным оперением уменьшение сопротивления может быть достигнуто за счет упразднения третьей поверхности оперения, но такая конструкция потребовала бы разработки новой системы управления полетом. Недостаток схемы оперения с двумя концевыми килями заключается в том, что нарушает идеологию фирмы Эрбас, заключающуюся в создании новых самолетов с использованием единого фюзеляжа.

Схема самолета, у которого двигатели расположены над крылом, более консервативна. Она не создает проблем с сертификацией, но может экранировать шум от вентилятора и реактивной струи. В зависимости от расположения двигателей по хорде крыла возможно снижение шума до 10 дБ. Однако изменение обтекания верхней поверхности крыла может создать трудности для снижения сопротивления.

Жан-Жак Мира не сообщил о сроках выделения средств для проведения исследований по трем последним компоновкам, так как руководство фирмы никакого решения в ближайшее время принимать не собирается. Но при этом он уточнил, что они могли бы найти применение при разработке будущего самолета, который может появиться после самолета А380 (АЗХХ). Это может произойти до 2010 г, когда зайдет речь о замене самолетов АЗОО и А310.

В европейских странах возобновляются исследования возможности применения жидкого водорода в качестве топлива для транспортного самолета. В июне 2000 г. Европейская комиссия приняла решение о выделении на двухлетний срок 4,5 млн. евро на исследования проекта такого самолета, получившего название "Криоплан". Его разработка предусмотрена 5-й Европейской программой НИОКР в области авиационно-космической техники (PCRD).

Исследования по применению жидкого водорода в авиации ведутся (с перерывами) почти 30 лет. Энергетический кризис 1970-х годов и увеличение цен на авиационный керосин стали основными причинами активизации работ по применению жидкого водорода в авиации. Однако в настоящее время криогенное топливо рассматривается как важное средство улучшения экологической ситуации. Последние оценки показали, что мировых запасов нефти хватит еще на несколько десятилетий, поэтому вопросы экологии вышли на первый план. За счет сжигания авиационного керосина эмиссия углекислого газа ежегодно увеличивается на 2,5%. Двигатель на жидком водороде выбрасывает, в основном, в атмосферу воду и незначительное количество окислов азота NOx.
