МиГ-21ПФ серийно строился в 1962-1964 гг. в Горьком и в 1964-1968 гг. па ММЗ «Знамя труда», МиГ-21ФЛ -в 1965-1968 гг. па ММЗ «Знамя труда», а также в Индии фирмой HAL по советской лицензии (с 1966 г.), МиГ-21 ПФМ – в 196'! -1968 гг. в Горьком и в 1966-1968 гг.- на ММЗ «Знамя труда», МиГ-21Р -в 1965- 1971 гг. в Горьком и МиГ-21С – в Горьком в 1965-1968 гг.

На базе МиГ-21ПФМ в 1966 г. построен опытный самолет МиГ-21 ПД (Е-7ПД) с двумя подъемными двигателями РД-36-35 (2X2350 кгс), удлиненным фюзеляжем и неубирающимисн шасси (продолжение- в разделе «МиГ-21СМ»).

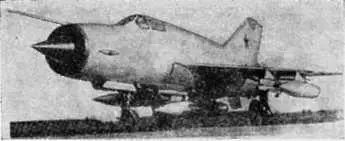

ОКБ им. А. И. МИКОЯНА

Фронтовой истребитель Экипаж I чел.

Модификации. МиГ-21СМ (1968 г.), МиГ-21М (1968 г.), МиГ-21 МФ (1970 г.), МиГ-21 МТ (1971 г.) -серийные истребители.

Размеры. Размах крыла 7,15 м; длина самолета (без ПВД) 14,90 м; высота самолета 4,71 м; площадь крыла 22,95 м2; угол стреловидности крыла по передней кромке 57°.

Двигатели. ТРДФ Р-13-300 (1x63,6 кН/ТХ Х6490 кгс, МиГ-21СМ, МиГ-21МФ, МиГ-21МТ, МиГ-21СМТ) или Р-11Ф2С-300 (МиГ-21М). Возможна установка стартовых твердотопливных ускорителей СПРД-99.

Массы и нагрузки, кг: нормальная взлетная 8300 (МиГ-21СМ), 8200 (МиГ-21М, МиГ-21МФ), 8800 (МиГ-21МТ), 8900 (МнГ-21СМТ); максимальная взлетная 9400 (МиГ-21МФ); топлива во внут-

ренних баках 2200 (МпГ-21СМ, МиГ-21М, МиГ-21МФ), 2700 (МиГ-21МТ), 2450 (МиГ-21СМТ); пустого 5350 (МиГ-21МФ).

Летные данные. Максимальная скорость 2175 км/ч (МиГ-21МТ и МиГ-21СМТ), 2230 км/ч (МиГ-21СМ, МнГ-21М, МнГ-21МФ); максимальная скорость у земли 1300 км/ч; максимальная скороподъемность 204 м/с; практический потолок 17500 м (МнГ-21СМ), 17300 м (МпГ-21М, МиГ-21СМТ), 18 200 м (МиГ-21МФ); практическая дальность 1050 км (МнГ-21СМ, МиГ-21М, МпГ-21МФ), 1300 км (МнГ-21МТ, СМТ); перегоночная дальность 1420 км (МиГ-21СМ, МпГ-21М, МиГ-21МФ), 1670 км (МиГ-21МТ, МиГ-21СМТ); длина разбега 800 м; длина пробега 550 м; максимальная эксплуатационная перегрузка 8,5.

Конструктивные особенности. Дальнейшее развитие истребителей МиГ-21ПФМ и МиГ-21С. Увеличена емкость накладного топливного бака.

Оборудование. Радиоприцел С-21 (МнГ-21СМ и МнГ-21СМТ) или РП-22С (МиГ-21М, МпГ-21МФ); оптический прицел АСП-ПФД; пилотажно-павнга-цнонпьш комплекс (ПНК) «Полет-ОИ» (включает систему автоматического управления СВУ-23ЕСН; систему ближней навигации и посадки РСБСН-5С и антенно-фидерную систему «Пиоп-Н»); помехо-защищенная линия связи «Лазурь», обеспечивающая взаимодействие с наземной автоматизированной системой управления «Воздух-1»; катапультное кресло КМ-1.

Вооружение. Встроенная пушка ГШ-23Л (23 мм, 200 снарядов). До четырех УР К-13М, РС-2УС, Р-ЗС, Р-ЗР, Р-55, Р-60, Р-60М, а также НАР калибром 57 и 240 мм и свободнопадающие бомбы различных типов калибром до 500 кг (максимальная масса боевой нагрузки до 1300 кг).

Состояние. Состоит на вооружении ВВС ряда стран СНГ и многих других государств. С вооружения ВВС России спят. Серийный выпуск пре-кр ащеп.

Дополнительные сведения. Всепогодный истребитель-перехватчик, но сравнению с самолетами предыдущих модификаций имеет лучшие разгонные характеристики и скороподъемность. Широко применялся в локальных конфликтах.

МиГ-21СМ серийно строился в 1968-1974 гг. в Горьком, МиГ-21М- в J968-1971 гг. на ММЗ «Знамя труда», а также в Индии фирмой HAL по советской лицензии (с 1971 г.), МпГ-21МФ -в 1975 г. в Горьком и в 1970-1974 гг. – на ММЗ «Знамя труда», МиГ-21МТ – в 1971 г. на ММЗ «Знамя труда» и МнГ-21СМТ-в 1971 -1972 гг. в Горьком (продолжение – в разделе «МпГ-21бис»),

ОКБ им. А. И. МИКОЯНА

Фронтовой истребитель Экипаж 1 чел.

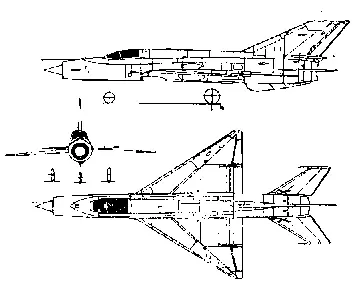

Размеры. Размах крыла 7,15 м; длина самолета (без ПВД) 14,90 м; высота самолета 4,71 м; площадь крыла 22,95 м2; угол стреловидности крыла по передней кромке 57°.

Двигатели. ТРДФ Р-25-300 (1x69,6 кН/1Х X7100 кгс, на режиме чрезвычайного форсажа 1X97,1 кН/1 Х9900 кгс). Возможна установка стартовых твердотопливных ускорителей СПРД-99.

Массы и нагрузки, кг: нормальная взлетная 8725; топлива во внутренних баках 2390.

Летные данные. Максимальная скорость 2175 км/ч; максимальная скорость у земли 1300 км/ч; максимальная скороподъемность 225 м/с; практический потолок 17 500 м; практическая дальность полета 1120 км; перегоночная дальность полета 1470 км; длина разбега 830 м; длина пробега 550 м; максимальная эксплуатационная перегрузка 8,5.

Конструктивные особенности. По сравнению с истребителями МпГ-21 предыдущих модификаций на МиГ-21бис модернизировано крыло, применены

интегральные топливные баки, новый двигатель, усовершенствовано бортовое оборудование, значительно увеличена номенклатура бортового вооружения.

ЭПР самолета близко ЭПР истребителя F-16.

Оборудование. Радноприцел С-21; оптический прицел АСП-ПФД; пилотажно-навигационпын комплекс (ПНК) «Полет-ОИ» (включает систему автоматического управления СВУ-23ЕСН; систему ближней навигации и посадки РСБСН-5С н антеп-ио-фидериую систему «Ппои-Н»); помехозащищен-иая линия связи «Лазурь», обеспечивающая взаимодействие с наземной автоматизированной системой управления «Воздух-1»; катапультное кресло КМ-1 или КМ-1М, приемник воздушного давления ПВД-18.

Вооружение. Встроенная пушка ГШ-23Л (23 мм, 200 снарядов). До четырех УР К-13М, РС-2УС, Р-ЗС, Р-ЗР, Р-60, Р-60М, а также НАР калибром 57 и 240 мм и свободнопадающие бомбы различных типов калибром до 500 кг (максимальная масса боевой нагрузки до 1300 кг). Возможна подвеска контейнеров с пушками, АФА, средствами радиотехнической разведки.

Состояние. Состоит па вооружении ВВС стран СНГ и многих других государств. Серийный выпуск прекращен. Ведутся работы по созданию модернизированного варианта МиГ-21-93, в который возможно переоборудование ранее выпущенных истребителей МиГ-21 бис (программа ориентирована на страны, имеющие значительное число самолетов МиГ-21бис, требующих модернизации).

Дополнительные сведения. Истребитель завоевания превосходства в воздухе по сравнению с самолетами МиГ-21 предыдущих модификации имеет лучшие маневренные и разгонные характеристики, большую скороподъемность. Маневренность самолета приближается к соответствующим характеристикам зарубежных истребителей четвертого поколения (iF-15, F-16, «Мираж» 2000).

Истребитель создан в 1971 г. н серийно строился в Горьком в 1972-1974 гг. (выпущено 2030 самолетов), поставлялся ВВС СССР и ряду зарубежных стран (имелся экспортный вариант самолета), применялся сирийской авиацией в боевых действиях в Ливане в 1979-1983 гг.

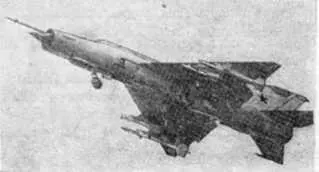

ОКБ им. А. И. МИКОЯНА

Фронтовой истребитель Экипаж 1 чел.

Размеры. Размах крыла 7,15 м; длина самолета (без ПВД) 14,90 м; высота самолета 4,71 м; площадь крыла 22,95 м-; угол стреловидности крыла по передней кромке 57".
