Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

количество ТА х труб (тип ТА)2 х 3-324-мм (Мк 32)

боекомплект. 6 торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов. 1 х «Super Lynx» SAH-11,

UAH-12 '

оборудование ВПП светотехническое

тип ангара палубный

Радиоэлектронное:

БИУС CAAIS 450/WSA 421 с системой Link YB

«Siconta II» с системой Link YB '

РАС обнаружения ВЦ..AWS 4

РАС навигационная типа 1007

средства РТР «Cygnus В1»

активные средства РЭП SLQ-1

пассивные средства РЭП

(количество ПУ х направляющих)«Shield» (2 х 6- 102-мм)

ГАС с подкильной антенной. DSQS-21C

'* На Bairoso

Являются первыми кораблями данного класса, спроектированными в Бразилии. Работы велись при тесном сотрудничестве с германской фирмой «Marine Technik». Соответствующий контракт был подписан 1 октября 1981 г. В качестве прототипа выбрали фрегат типа Niteroi. Первую пар} кораблей заказали 15 февраля 1982 г., вторую -9 января 1986 г., третью -в середине 1986 г. Тогда же было принято решение о постройке в общей сложности 16 кораблей данного типа, которые в ВМС Бразилии классифицируются как корветы. Ввиду финансовых ограничений полная реализация этой программы поставлена под сомнение. Для повышения боевой эффективности фрегата зарезервировано место для ЗАК «Vulcan Phalanx». Barroso имеет увеличенные размеры корпуса, что позволило разместить на нем БИУС бразильского производства, расширить ВПП для более тяжелого, чем «Super Lynx», вертолета. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 13 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Надстройки выполнены из легких сплавов. ГЭУ расположена в двух смежных отсеках. В носовом МО находится ГТД с зубчатой передачей, а в кормовом-оба ДД. Зубчатая передача состоит из трех редукторов, жестко закрепленных на фундаменте и соединенных между собой гибкими валами и пневматическими муфтами. Передача ГТУ двухступенчатая, у ДУ - одноступенчатая. Дизели подключаются к редуктору при помощи гидравлических и пневматических муфт.

Водоизмещение, т:

стандартное..3 200

полное.. 3 707

Главные размерения, м:

длина наибольшая 129,2

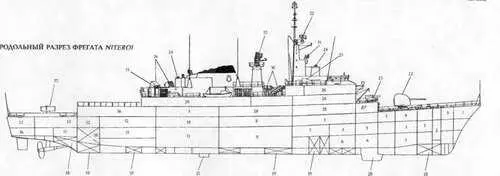

1 Шкиперские кладовые

2. Цепной ящик

3. Кубрики личного состава

4. Подбашенное отделение 114-мм АУ

5. Погреб 114-мм патронов 6 Помещения акустиков

7. Носовая электростанция

8. Помещения кондиционеров

9. Носовое машинное отделение (два ДД)

10. ПЭЖ и ЦП

11. Кормовое машинное отделение (ГТД, два ДД и редукторы)

12. Провиэионные кладовые

13. Кормовая электростанция

14. Помещения вспомогательных механизмов 15 Насосное отделение

16. Румпельное отделение

17. Отделение ГАС с ГПБА EDO 700Е (на Niteroi и Defensra)

18. Балластные цистерны

19. Топливные цистерны

20. Обтекатель ГАС EDO 610Е mod 1

21. Перо руля активного успокоителя качки

22. 114-мм АУ

23. РБУ "Bofors"

24. Колонки ОЭСУ EOS-400 KCS

25. 40-мм АУ

26. ГКП

27. Погреб РГБ

28. Каюты офицеров

29. Посты РЭВ и связи

30. ТПК ПКРК "Exocet"

31. АП РЛС RTN-30X

32. АП РЛС ТМ 1226

33. АП РЛС RAN 20S

34. ПУ НУРС системы "Shield"

35. 324-мм ТА

36. Столовая и камбуз

37. ПУ ЗРК Albatros"

ширина наибольшая 13,5

осадка наиболее выступающей частью5,5

Главная энергетическая установка:

тип.дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с 2 х ТМЗВ -50880

количество х тип ДД -

- суммарная мощность, л.с.416V 956 ТВ91 - 15000

количество гребных винтов. 2 ВРШ

Скорость хода, уз:

наибольшая под ГТД. 27

наибольшая под ДД 22

Дальность плавания, мили:

ходом 28 уз 1300

ходом 19 уз под 4 дизелями. 4 200

ходом 17 уз под 2 дизелями. 5 300

Экипаж, чел. (в том числе офицеров) 117 (22)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР ММ 40

Зенитные ракетные комплексы:

тип комплекса «Sea Cat» (до модернизации)

количество ПУ х направляющих (тип ПУ) 2x3 (Мк 13 мод.4)

боекомплект 60 ЗУР

СУМк 20

тип комплекса.«AJbatros» мод.7 (после модернизации)

количество ПУ х направляющих. 1 х 8

боекомплект8 х ЗУР «Aspide»

Противолодочный ракетный комплекс:

тип комплекса.«Ikara» (до модернизации)

боекомплект. 10 ПЛУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1x1 - 114/45 (Мк 8 «Vickers»)

или 2 х 1 - 114/45 (Мк 8 «Vickers» ")

боекомплект. 240 (480 '*) выстрелов

РАС УО 2-RTN 10Х,

после модернизации RTN ЗОХ

резервная ОЭСУ.EOS-400 FCS

количество АУ х стволов (тип АУ) 2 х 1 -40/70 (Мк 3 «Bofors»)

СУ.2 прицельные оптические колонки

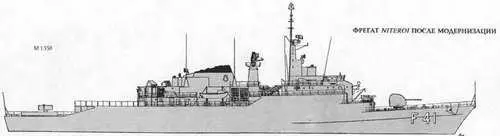

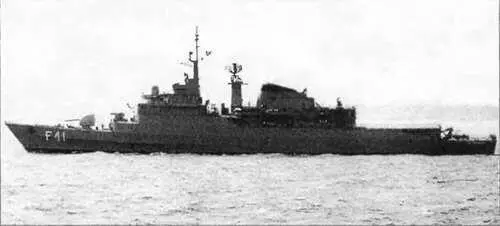

ФРЕГАТ DEFENSORA

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (STWS-1)

боекомплект6 торпед Мк 46 мод.5

количество РБУ х стволов (тип РБУ) 1 х 2 -375-мм («Bofors»)

Авиационное:

количество х тип вертолетов 1 х «Super Lynx» SAH-11

оборудование ВПП светотехническое

тип ангара палубный

Радиоэлектронное:

БИУС CAAIS 400 с системой Link YB,

EDO 700 с системой Link YB:*

РАС обнаружения ВЦ и НЦ.AWS 2 (после модернизации RAN 20S)

РАС обнаружения НЦ ZW 06 (после модернизации ТМ 1226)

РАС навигационная типа 1007

средства РТР.«Cygnus В1»

активные средства РЭП SLQ-1 (после модернизации SDR-2/7)

пассивные средства РЭП

(количество ПУ х направляющих)«Shield» (2 х 6- 102-мм)

ГАС с подкильной антенной EDO 610Е Mod 1

ГАС с ГПБА. EDO 700Е 2*

'* На Liberal.

2* На Niteroi и Defensora.

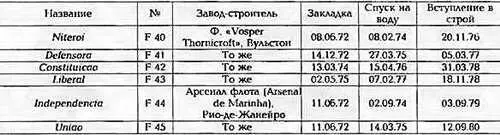

Контракт на постройку фрегатов (пр. Мк 10) был подписан с фирмой «Vosper Thornycroft Ltd» 29 сентября 1970 г. В соответствии с ним в Великобритании построили четыре корабля и еще два -в Бразилии. Constituicao и Liberal изначально проектировались как многоцелевые, а остальные корабли -как многоцелевые фрегаты. Кроме того, было построено учебное судно Brasil, которое в настоящее время выведено из состава флота. С марта 1995 г. началась реализация программы модернизации фрегатов данного типа. Она предусматривает замену ЗРК на «Albatros», части РТВ на новое, более совершенное, а также 40-мм автоматов с ручным заряжанием и наведением на аналогичные, но с электроприводами. Кроме того, демонтируется ПЛУРК «Ikara». Рассматривается вопрос о замене ГАС. Завершение модернизации: Liberal-в апреле 2000 г., Independencia - в сентябре 2000 г., Defensora -в феврале 2001 г., Vniao, Niteroi и Constituicao - в 2001 г. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 15 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Нижний ярус надстройки, занимающий всю ширину верхней палубы, изготовлен из стали, а второй и третий - из легких сплавов. ГЭУ расположена в двух смежных отсеках: в носовом МО-два ДД; в кормовом -ГТД, два ДД и редуктор. Впереди и позади МО находятся отсеки с ДГ (по два в каждом). Автономность 45 суток.
