Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

ФРЕГАТ SACHSEN

Водоизмещение, т:

стандартное.4 150

полное 4 720

Главные размерения, м:

длина наибольшая (по КВЛ). 138,9(126,9)

ширина наибольшая. 16,7

осадка при полном водоизмещении.4,4

Главная энергетическая установка:

тип.газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип ГТД -

- суммарная мощность, л.с 2 х LM 2500 SA-ML -51 000

количество х тип АД -

- суммарная мощность, л.с. 2 х 20V 956 ТВ92 - 11 070

количество гребных винтов. 2 ВРШ

Скорость хода, уз:

наибольшая. 29

под дизелями. 18

Дальность плавания ходом 18 уз, мили 4000

Экипаж, чел.. 218

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.. «Exocet»

количество ПУ х направляющих (тип ПУ). 2x2 (ТПК)

боекомплект.. 4 ПКР ММ 38

Зенитные ракетные комплексы:

тип комплекса. «NATO Sea Sparrow»

количество ПУ ‹направляющих (тип ПУ). 1 х 16 (ВПУ Мк 41 мод. 4)

боекомплект.. 16 ЗУР RIM-7M/P

СУ Мк 91 мод.З

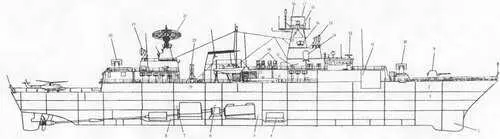

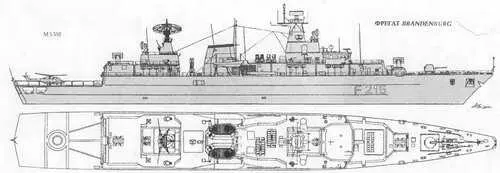

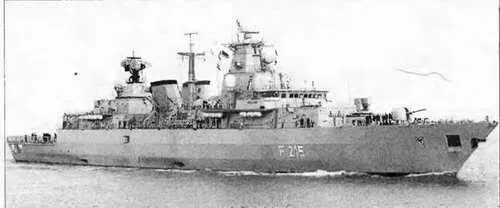

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА BRANDENBURG

1. Обтекатель ГАС DSQS 23BZ

2. Подбашенное отделение 76-мм АУ

3. Погреб 76-мм патронов

4. Носовой отсек ДГ

5. Носовое машинное отделение (ГТД)

6. Редукторный отсек

7. Кормовое машинное отделение (ДД)

8. Кормовой отсек ДГ

9. 76-мм АУ

10. ПУ ЗРК RAM И. ВПУ Мк 41 мод. 3

12 АП навигационной РЛС "Raypath"

13. АП РЛС S T1R 180

14. АП системы SCOT 1А SATCOM 15 20-ммАУ

16. АП комплекса FL-1800S

17. SMART D

18. ТПК ПКРК "Exocel"

19. Отсек 324-чм ТА

20. Пост приема-передачи грузов в море

21. АП РЛС LW08

тип комплекса. RAM

количество ПУ х направляющих (тип ПУ)2 х 21 (Мк 49)

боекомплект42 ЗУР RIM-116A-1

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 х 1 - 76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ).2 х 1-20-мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА).2 х 2 -324-мм (Мк 32 мод. 5)

боекомплект 8 торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов2 х «Sea Lynx» (Mk 88)

оборудование ВПП светотехническое

тип ангара. палубный

Радиоэлектронное:

БИУС: SATIR-3 с системами Link И, SCOT 1А SATCOM

РАС обнаружения ВЦ. LW 08

РАС обнаружения ВЦ и НЦ SMART D

РАС навигационная.2- «Raypath»

СУ оружием общекорабельная.MWCS с двумя РЛС STIR 180

комплекс средств РЭБ. FL-1800S

пассивные средства РЭП

(количество ПУ х направляющих). SCLAR (2 х 10- 105-мм)

ГАС с подкильной антенной. DSOS 23BZ

система противоторпедной защиты SLQ-25 «Nixie»

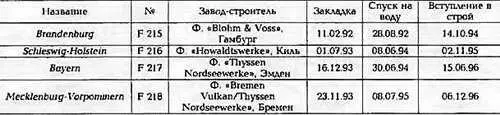

Правительство ФРГ приняло решение о постройке четырех кораблей 28 июня 1989 г. Они являлись первыми германскими кораблями, построенными в соответствии с концепцией МЕКО. Как считают немецкие специалисты, фрегаты типа 123 прослужат от 30 до 40 лет, и за это время потребуется выполнить не менее двух модернизаций. С учетом этого предусмотрен запас по массе порядка 300 т. При постройке корабль был разбит на 50 секций массой от 12 до 300 т. Перед сборкой секции в максимально возможной степени насыщались комплектующими оборудованием и системами. Большая их часть полностью изготовлялась на заводах-субподрядчиках. Корпус корабля стальной сварной, с удлиненным полубаком, разделен водонепроницаемыми переборками на 15 отсеков, со значительными коэффициентами полноты площадей ватерлинии и мидель-шпангоута. Набор-продольно-поперечный с усиленными продольными связями. Из 15 отсеков четыре являются отсеками-убежищами и ограничены взрывостойкими двойными переборками. Каждый из отсеков оснащен своими противопожарными и вентиляционными системами с вертикальным расположением трубопроводов, а также средствами наблюдения и контроля, передачи данных и распределения энергии, при минимальном числе отверстии в межотсечных переборках. Все трапы (в том числе и в надстройках) заключены в пожаробезопасные стальные шахты. Погреба боезапаса и БИП имеют противоосколочную защиту. Надстройки разделены на два отдельных блока и выполнены с широким использованием алюминиевых сплавов. Система стабилизации включает активные бортовые рули и скуловые кили. Рулевое устройство с злек-трогидравлическими приводами и полубалан-сирным рулем. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Фрегаты оборудованы для действий в условиях применения средств массового поражения. Основу ДД составляют четырехтактные 20-цилиндровые (с V-образным расположением цилиндров) дизели, оснащенные системой водяного охлаждения, турбонаддувом с промежуточным охлаждением нагнетаемого воздуха. ГЭУ снабжена двумя комбинированными зубчато-планетарными редукторами Редукторы заключены в водонепроницаемые корпуса и могут работать даже в случае затопления отсека. Электроэнергетическая установка состоит из четырех ДГ суммарной мощностью 3000 кВт (трехфазный ток, 450 В, 60 Гц). В 2003 г. планируется оснастить корабли новой ГАС LFASS с ГПБА.

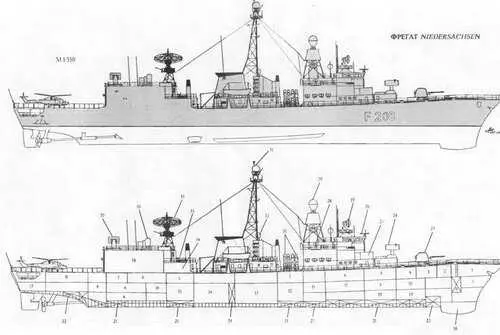

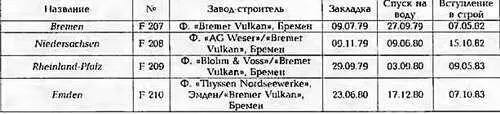

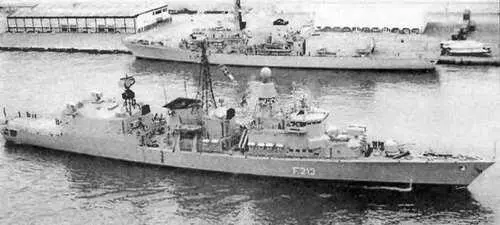

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА ТИПА BREMEN

1. Кладовые

2. Помещение механизмов шпиля

3. Подбашенное отделение 76-мм АУ

4. Кубрики личного состава

5. Помещения электростанций

6. Камбуз

7. Кладовая сухой провизии

8. Столовая личного состава

9. Цепной ящик

10. Погреб 76-мм патронов

11. БИП

12. Носовой отсек ДГ

13. Носовое машинное отделение

14. Кормовое машинное отделение

15. Кормовой отсек ДГ

16. Провизионная кладовая

17. Румпельное отделение

18. Обтекатель ГАС DSQS 21BZ

19. Помещение акустиков

20. Помещение гирокомпасов

21. Топливные цистерны

22. Балластные цистерны

23. 76-мм АУ

24. ПУ ЗРК "NATO Sea Sparrow"

25. Погреб ЗУР RIM-7M/P

26. АП навигационной РЛС 3 RM 20

27. АП РЛС STIR

28. 20-мм АУ

29. АП РЛС WM 25

30. ТПК ПКРК "Harpoon"

31. АП станции FL 1800 S

32. ПРИ системы TACAN

33. ПУ НУРС системы SRBOC Мк 36 мод. 1

34. Отсек 324-мм ТА

35. АП РЛС DA 08

36. АП системы SCOT 1А

37. ПУ ЗРК RAM

38. Ангар

39. Вертолет "Sea Lynx" (Mk 88)

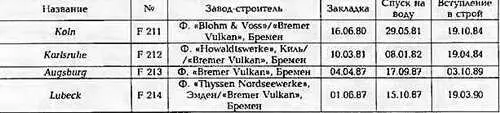

ФРЕГАТ AUGSBURG
